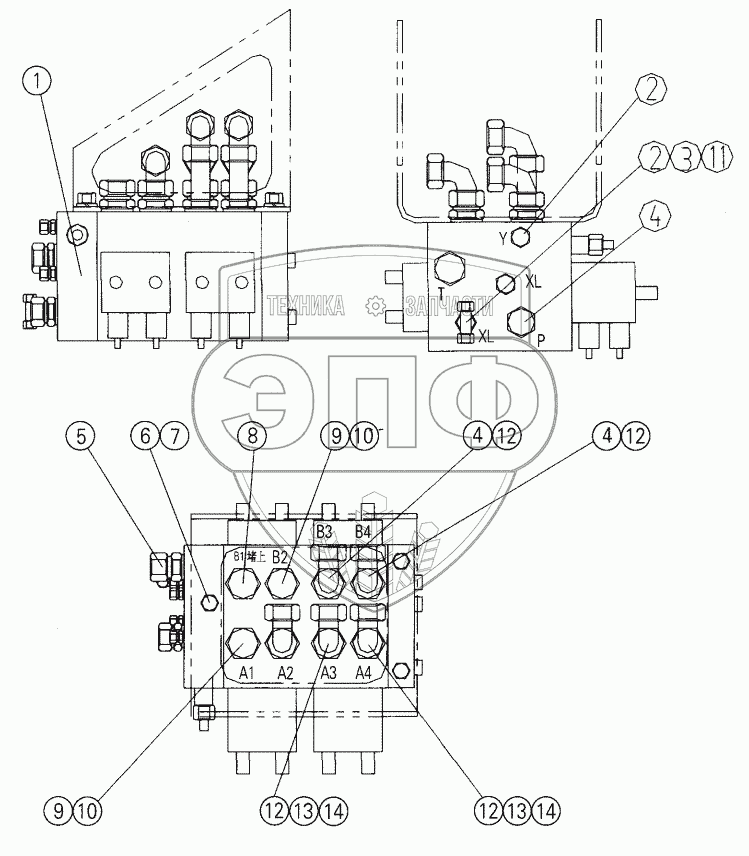

Каталог запасных частей к технике: XCMG QY70K. 08613040 Main valve assembled
1
2
2
3
4
4
4
5
6
7
8
9
9
10
10
11
12
12
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20100033 | Operating valve | Нет на складе | |
| 2 | 20120490 | Pipe coupling | Нет на складе | |
| 3 | 20121083 | Trifurcate connection | Нет на складе | |
| 4 | 20120932 | Fitting | Нет на складе | |
| 5 | 20120928 | Fitting | Нет на складе | |
| 6 | 10410015 | Bolt M16x25 | Нет на складе | |
| 7 | 10440002 | Washer 16 | Нет на складе | |
| 8 | 20120680 | Fitting | Нет на складе | |
| 9 | 20121348 | Fitting | Нет на складе | |
| 10 | 20120544 | Fitting | Нет на складе | |
| 11 | 20120549 | Pipe coupling | Нет на складе | |
| 12 | 10121176 | Fitting J30/G11/4 | Нет на складе | |
| 13 | 10440011 | Washer 42 | Нет на складе | |
| 14 | 10124397 | Fitting | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
