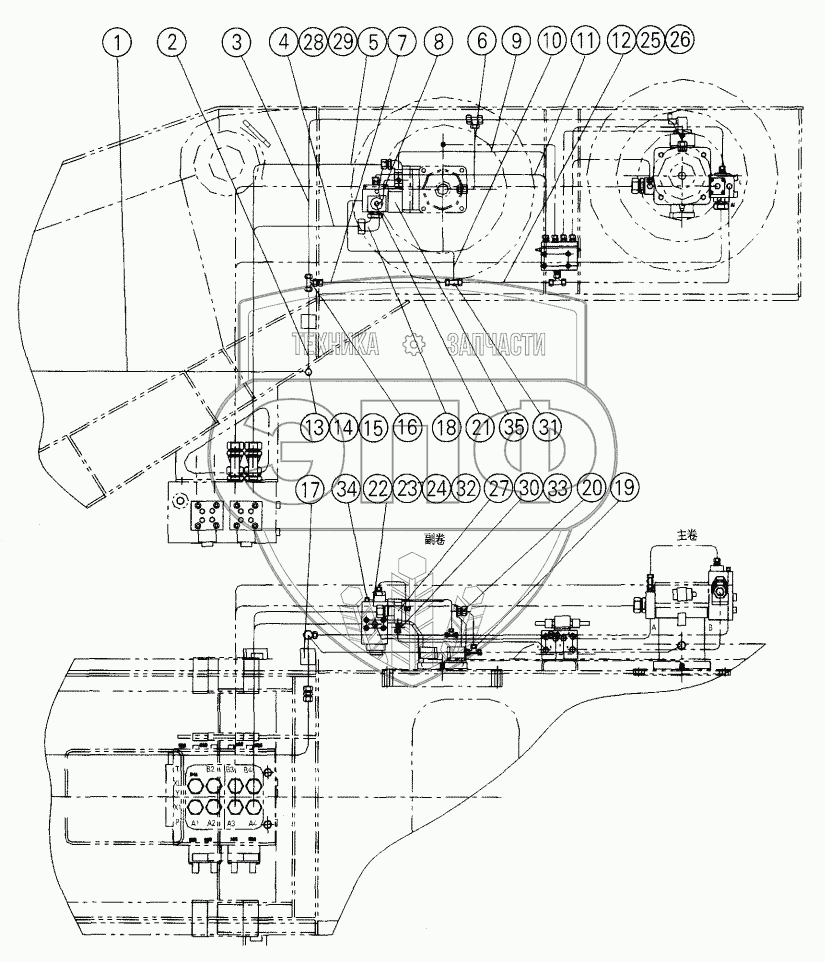

Каталог запасных частей к технике: XCMG QY70K. 08613080 The Auxiliary Winch Pipes
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 08770818 | Seamlesstube d.15x2 | Нет на складе | |
| 2 | 08770817 | Seamlesstube d.15x2 | Нет на складе | |
| 3 | 08770816 | Seamlesstube d.15x2 | Нет на складе | |
| 4 | 08770807 | Seamlesstube d.30x3 | Нет на складе | |
| 5 | 08770808 | Seamlesstube d.30x3 | Нет на складе | |
| 6 | 08770809 | Seamlesstube d.15x2 | Нет на складе | |
| 7 | 08770810 | Seamlesstube d.8x1.5 | Нет на складе | |
| 8 | 08770811 | Seamlesstube d.8x1.5 | Нет на складе | |
| 9 | 08770812 | Seamless tube d.8x1.5 | Нет на складе | |
| 10 | 08770813 | Seamless tube d.8x1.5 | Нет на складе | |
| 11 | 08770814 | Seamless tube d.8x1.5 | Нет на складе | |
| 12 | 08770815 | Seamless tube d.8x1.5 | Нет на складе | |
| 13 | 20430001 | Nut | Нет на складе | |
| 14 | 20120042 | Cutting ring | Нет на складе | |
| 15 | 20120028 | Pipe coupling | Нет на складе | |
| 16 | 10120110 | Fitting 15L/08L/15L | Нет на складе | |
| 17 | 11210791 | Pipe clip | Нет на складе | |
| 18 | 10124142 | Flange | Нет на складе | |
| 19 | 20120166 | Fitting | Нет на складе | |
| 20 | 20120025 | Pipe coupling | Нет на складе | |
| 21 | 10123190 | Flange | Нет на складе | |
| 22 | 20100187 | Balance valve | Нет на складе | |
| 23 | 10420278 | Bolt M12x100 | Нет на складе | |
| 24 | 10440010 | Washer 12 | Нет на складе | |
| 25 | 20120538 | Nut | Нет на складе | |
| 26 | 20120537 | Cutting ring | Нет на складе | |
| 27 | 20120860 | Flange Fitting | Нет на складе | |
| 28 | 20121585 | Nut | Нет на складе | |
| 29 | 20120554 | Cutting ring | Нет на складе | |
| 30 | 20120997 | Pipe coupling | Нет на складе | |
| 31 | 20121758 | Trifurcate connection | Нет на складе | |
| 32 | 20120549 | Pipe coupling | Нет на складе | |
| 33 | 20121679 | Fitting | Нет на складе | |
| 34 | 10120692 | Fitting G8/G1/4 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
