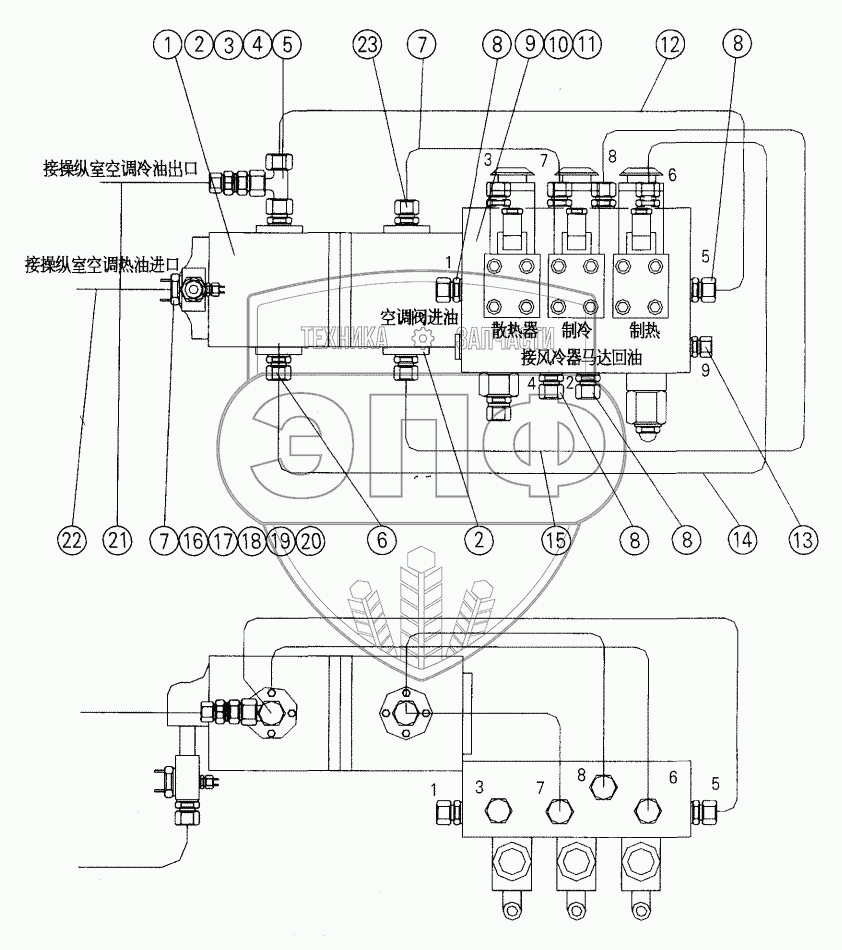

Каталог запасных частей к технике: XCMG QY70K. 08613037 Aircondition valve assembled
1
2
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20100274 | Motor | Нет на складе | |
| 2 | 20121576 | Fiange coupling | Нет на складе | |
| 3 | 20120030 | Fitting | Нет на складе | |
| 4 | 20120840 | Pipe coupling | Нет на складе | |
| 5 | 20100309 | Check valve | Нет на складе | |
| 6 | 20121579 | Fiange coupling | Нет на складе | |
| 7 | 10122833 | Tube Fitting | Нет на складе | |
| 8 | 20120025 | Pipe coupling | Нет на складе | |
| 9 | 20100275 | Aircondition valve | Нет на складе | |
| 10 | 10410026 | Bolt M8x16 | Нет на складе | |
| 11 | 10440001 | Washer 8 | Нет на складе | |
| 12 | 10122241 | Tube Fitting | Нет на складе | |
| 13 | 20120490 | Pipe coupling | Нет на складе | |
| 14 | 10122834 | Tube Fitting | Нет на складе | |
| 15 | 10122835 | Tube Fitting | Нет на складе | |
| 16 | 11410334 | Fitting | Нет на складе | |
| 17 | 10440016 | Washer 14 | Нет на складе | |
| 18 | 10440037 | Washer 18 | Нет на складе | |
| 19 | 10440024 | Washer 22 | Нет на складе | |
| 20 | 08613037 | Aircondition valve assembly | Нет на складе | |
| 21 | 10122244 | Tube Fitting | Нет на складе | |
| 22 | 10122246 | Tube Fitting | Нет на складе | |
| 23 | 20121579 | Fiange coupling | Нет на складе | |
| 24 | 08613077 | Switch | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
