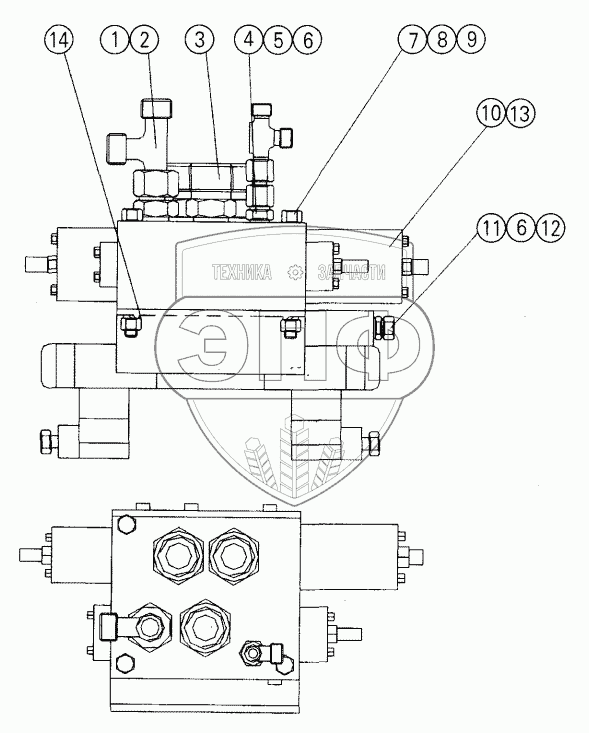

Каталог запасных частей к технике: XCMG QY70K. 08613005 Cycle valve assemble
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20120030 | Fitting | Нет на складе | |
| 2 | 20120025 | Pipe coupling | Нет на складе | |
| 3 | 20120044 | Pipe coupling | Нет на складе | |
| 4 | 20120486 | Pipe coupling | Нет на складе | |
| 5 | 20100084 | Shuttle valve | Нет на складе | |
| 6 | 20120490 | Pipe coupling | Нет на складе | |
| 7 | 10440001 | Washer 8 | Нет на складе | |
| 8 | 10410628 | Bolt M8x80 | Нет на складе | |
| 9 | 10430001 | Nut М8 | Нет на складе | |
| 10 | 20100266 | Cycle cushioning | Нет на складе | |
| 11 | 10125365 | Fitting | Нет на складе | |
| 12 | 10125365 | Fitting | Нет на складе | |
| 13 | 10100777 | Blanking end | Нет на складе | |
| 14 | 08613006 | Valve plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
