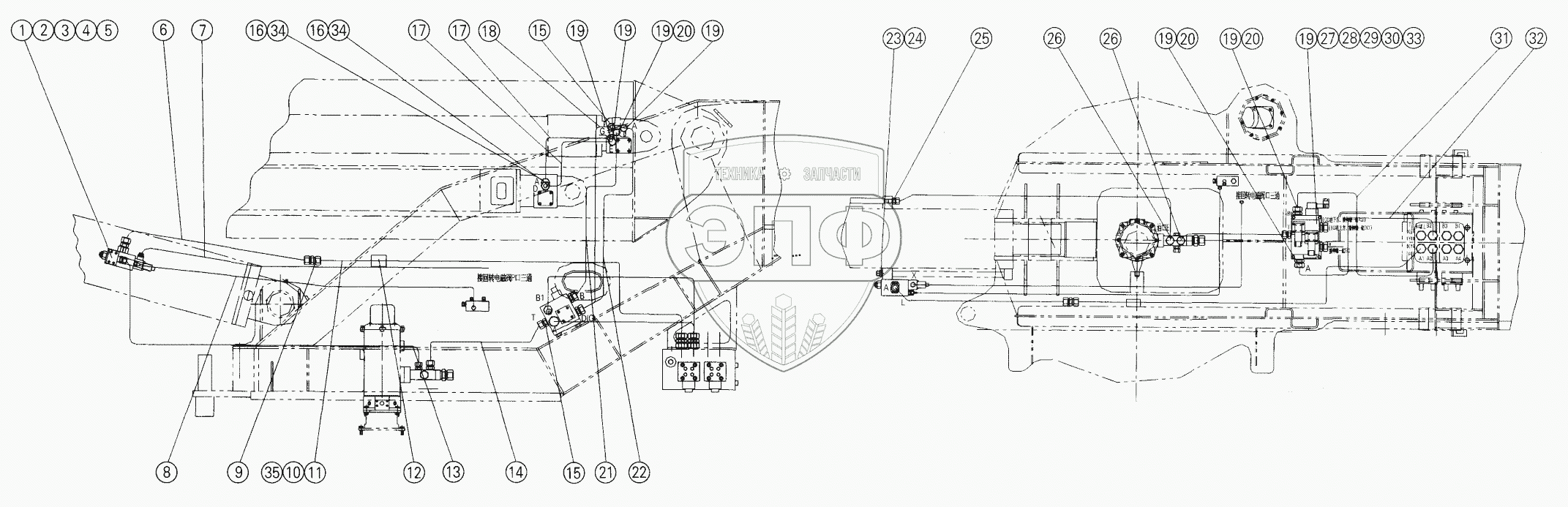

Каталог запасных частей к технике: XCMG QY70K. 08613047 Telescoping and elevating piping assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
19
19
19
19
19
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20100178 | Balance valve | Нет на складе | |
| 2 | 10420050 | Screw М10x100 | Нет на складе | |
| 3 | 10440006 | Washer 10 | Нет на складе | |
| 4 | 20120867 | Flange coupling | Нет на складе | |
| 5 | 20120490 | Pipe coupling | Нет на складе | |
| 6 | 10122836 | Hose coupling | Нет на складе | |
| 7 | 10122225 | Tube | Нет на складе | |
| 8 | 10122228 | Tube Fitting | Нет на складе | |
| 9 | 20120460 | Fitting | Нет на складе | |
| 10 | 20120473 | Nut | Нет на складе | |
| 11 | 20120445 | Cutting ring | Нет на складе | |
| 12 | 11210788 | Pipe clip | Нет на складе | |
| 13 | 10122844 | Hose coupling | Нет на складе | |
| 14 | 10122852 | Hose coupling | Нет на складе | |
| 15 | 20120059 | Fitting | Нет на складе | |
| 16 | 12104003 | O-ring 28x2.65 | Нет на складе | |
| 17 | 10124175 | Tube | Нет на складе | |
| 18 | 10124340 | Tube Fitting | Нет на складе | |
| 19 | 20120544 | Fitting | Нет на складе | |
| 20 | 20120458 | Right angle coupling | Нет на складе | |
| 21 | 10125446 | Tube Fitting 25S-75 | Нет на складе | |
| 22 | 10125445 | Tube Fitting 25S-32 | Нет на складе | |
| 23 | 10124617 | Fitting M14x1.5/G1/4 | Нет на складе | |
| 24 | 10440016 | Washer 14 | Нет на складе | |
| 25 | 20120939 | Pipe coupling | Нет на складе | |
| 26 | 20120070 | Right angle coupling | Нет на складе | |
| 27 | 10100652 | Control valve | Нет на складе | |
| 28 | 10420087 | Screw M12x25 | Нет на складе | |
| 29 | 10440010 | Washer 12 | Нет на складе | |
| 30 | 10430005 | Nut M12 | Нет на складе | |
| 31 | 10122263 | Hose coupling | Нет на складе | |
| 32 | 10120742 | Hose coupling | Нет на складе | |
| 33 | 10124397 | Fitting | Нет на складе | |
| 34 | 10410791 | Bolt G3/4x50 | Нет на складе | |
| 35 | 08613008 | Seamless tube d.25x3 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
