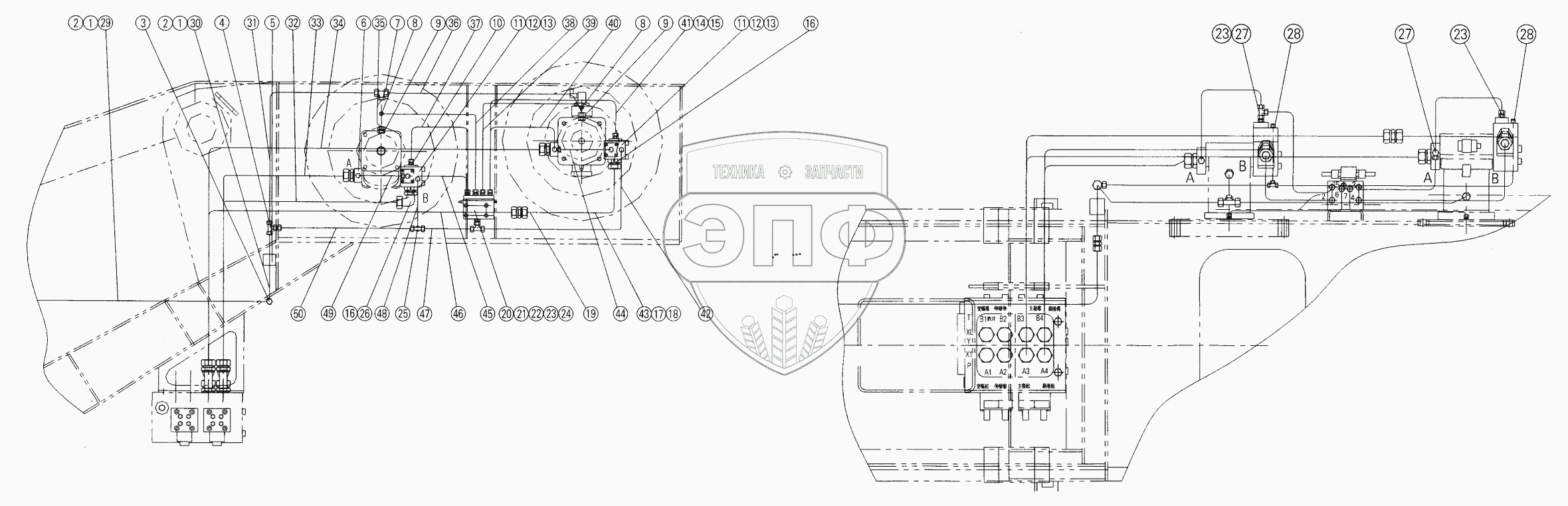

Каталог запасных частей к технике: XCMG QY70K. 08613039 Pipes of lifting mech
1
1
2
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
23
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20430001 | Nut | Нет на складе | |
| 2 | 20120042 | Cutting ring | Нет на складе | |
| 3 | 20120028 | Pipe coupling | Нет на складе | |
| 4 | 10120110 | Fitting 15L/08L/15L | Нет на складе | |
| 5 | 11210791 | Pipe clip | Нет на складе | |
| 6 | 10124142 | Flange | Нет на складе | |
| 7 | 20120029 | Trifurcate connection | Нет на складе | |
| 8 | 20121005 | Pipe coupling | Нет на складе | |
| 9 | 20120007 | Pipe coupling | Нет на складе | |
| 10 | 10123190 | Flange | Нет на складе | |
| 11 | 20100187 | Balance valve | Нет на складе | |
| 12 | 10420278 | Bolt M12x100 | Нет на складе | |
| 13 | 10440010 | Washer 12 | Нет на складе | |
| 14 | 20120538 | Nut | Нет на складе | |
| 15 | 20120537 | Cutting ring | Нет на складе | |
| 16 | 20120860 | Flange Fitting | Нет на складе | |
| 17 | 20121585 | Nut | Нет на складе | |
| 18 | 20120554 | Cutting ring | Нет на складе | |
| 19 | 20120550 | Fitting | Нет на складе | |
| 20 | 20100059 | Contral valve | Нет на складе | |
| 21 | 10410026 | Bolt M8x16 | Нет на складе | |
| 22 | 10440001 | Washer 8 | Нет на складе | |
| 23 | 20120997 | Pipe coupling | Нет на складе | |
| 24 | 20121696 | Trifurcate connection | Нет на складе | |
| 25 | 20121758 | Trifurcate connection | Нет на складе | |
| 26 | 20120549 | Pipe coupling | Нет на складе | |
| 27 | 20121679 | Fitting | Нет на складе | |
| 28 | 10120692 | Fitting G8/G1/4 | Нет на складе | |
| 29 | 08613009 | Seamlesstube d.15x2 | Нет на складе | |
| 30 | 08613010 | Seamlesstube d.15x2 | Нет на складе | |
| 31 | 08613011 | Seamlesstube d.15x2 | Нет на складе | |
| 32 | 08613012 | Seamlesstube d.30x3 | Нет на складе | |
| 33 | 08613013 | Seamlesstube d.30x3 | Нет на складе | |
| 34 | 08613014 | Seamlesstube d.30x3 | Нет на складе | |
| 35 | 08613015 | Seamlesstube d.15x2 | Нет на складе | |
| 36 | 08613018 | Seamlesstube d.15x2 | Нет на складе | |
| 37 | 08613019 | Seamlesstube d.8x1.5 | Нет на складе | |
| 38 | 08613020 | Seamlesstube d.8x1.5 | Нет на складе | |
| 39 | 08613021 | Seamless tubed.8x1.5 | Нет на складе | |
| 40 | 08613022 | Seamless tube d.8x1.5 | Нет на складе | |
| 41 | 08613023 | Seamless tube d.8x1.5 | Нет на складе | |
| 42 | 08613024 | Seamless tube d.8x1.5 | Нет на складе | |
| 43 | 08613025 | Seamless tube d.30x3 | Нет на складе | |
| 44 | 08613026 | Seamless tube d.8x1.5 | Нет на складе | |
| 45 | 08613027 | Seamless tube d.8x1.5 | Нет на складе | |
| 46 | 08613028 | Seamless tube d.30x3 | Нет на складе | |
| 47 | 08613029 | Seamless tube d.8x1.5 | Нет на складе | |
| 48 | 08613031 | Seamless tube d.8x1.5 | Нет на складе | |
| 49 | 08613035 | Seamless tube d.8x1.5 | Нет на складе | |
| 50 | 08613036 | Seamless tube d.8x1.5 | Нет на складе | |
| 51 | 10100978 | Control valve block | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
