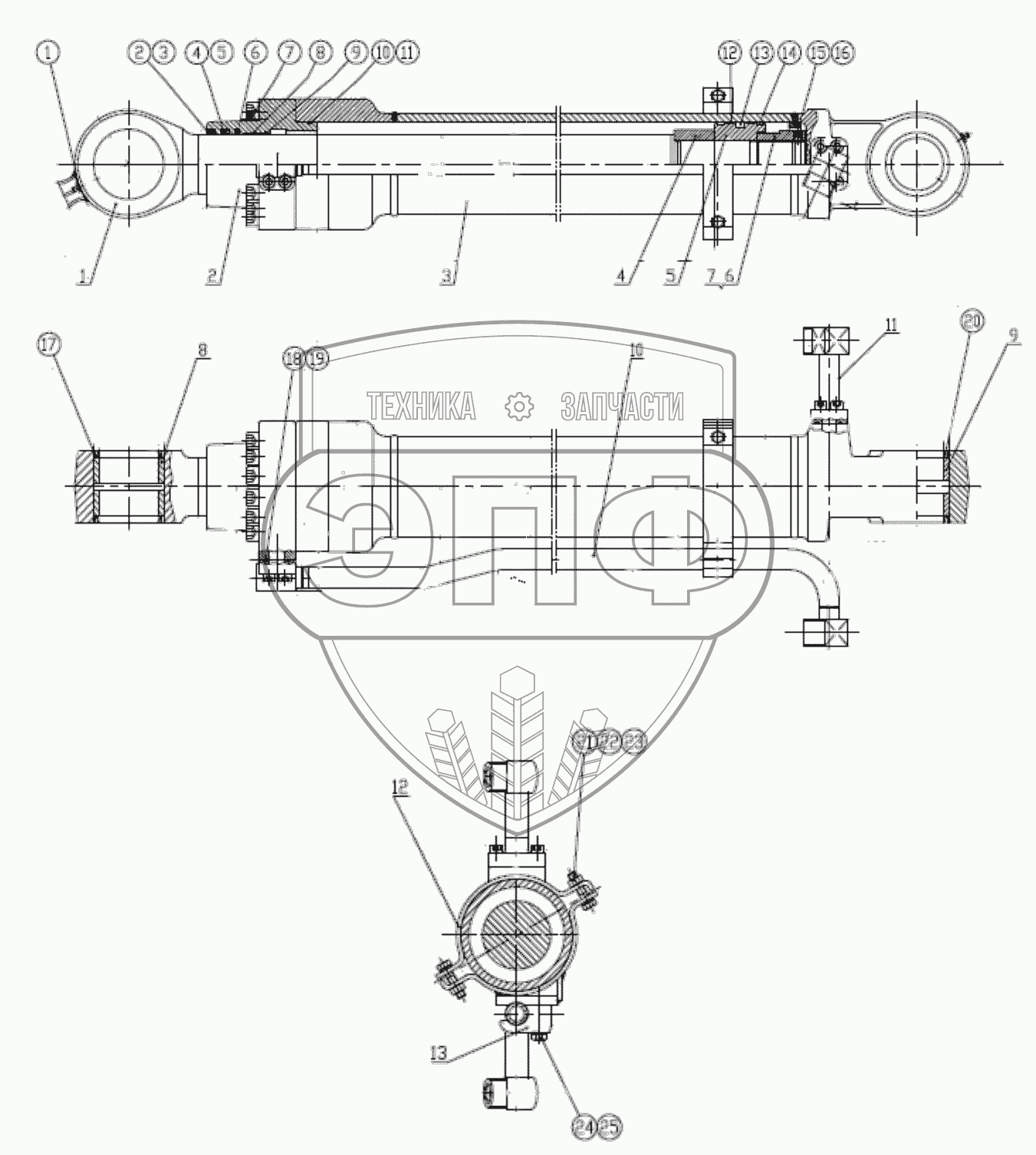

Каталог запасных частей к технике: XCMG XE230. Bucket Cylinder
1
2
3
4
5
6
7
8
9
10
11
12
13
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 860121025 | Bar | Нет на складе | |
| 2 | 860121026 | Cover | Нет на складе | |
| 3 | 860121027 | Cylinder | Нет на складе | |
| 4 | 860121028 | Cushion | Нет на складе | |
| 5 | 860121029 | Piston | Нет на складе | |
| 6 | 860121030 | Nut | Нет на складе | |
| 7 | 860121031 | Нет на складе | ||
| 8 | 860121032 | Bushing | Нет на складе | |
| 9 | 860121033 | Bushing | Нет на складе | |
| 10 | 860121034 | Pipe | Нет на складе | |
| 11 | 860121035 | Pipe | Нет на складе | |
| 12 | 860121036 | Clip | Нет на складе | |
| 13 | 860121037 | Pressing Plate | Нет на складе | |
| 1.1 | 860121038 | Oiler | Нет на складе | |
| 1.2 | 860121039 | Ring, Back-Up | Нет на складе | |
| 1.3 | 860121040 | Dust Seal | Нет на складе | |
| 1.4 | 860121041 | Seal-Ring | Нет на складе | |
| 1.5 | 860121042 | Ring, Back-Up | Нет на складе | |
| 1.6 | 860121043 | Cushion | Нет на складе | |
| 1.7 | 860121044 | Screw | Нет на складе | |
| 1.8 | 860121045 | Bushing | Нет на складе | |
| 1.9 | 860121046 | Ring, Back-Up | Нет на складе | |
| 1.10 | 860121047 | O-Ring | Нет на складе | |
| 1.11 | 860121048 | Ring, Back-Up | Нет на складе | |
| 1.12 | 860121049 | Guide Sleeve | Нет на складе | |
| 1.13 | 860121050 | Seal-Ring | Нет на складе | |
| 1.14 | 860121051 | Seal | Нет на складе | |
| 1.15 | 860121052 | Screw | Нет на складе | |
| 1.16 | 860121053 | Steel Ball | Нет на складе | |
| 1.17 | 860121054 | Dust Seal | Нет на складе | |
| 1.18 | 860121055 | O-Ring | Нет на складе | |
| 1.19 | 860121056 | Screw | Нет на складе | |
| 1.20 | 860121057 | Dust Seal | Нет на складе | |
| 1.21 | 860121058 | Bolt | Нет на складе | |
| 1.22 | 860121059 | Nut | Нет на складе | |
| 1.23 | 860121060 | Spring Washer | Нет на складе | |
| 1.24 | 860121061 | Bolt | Нет на складе | |
| 1.25 | 860121062 | Spring Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
