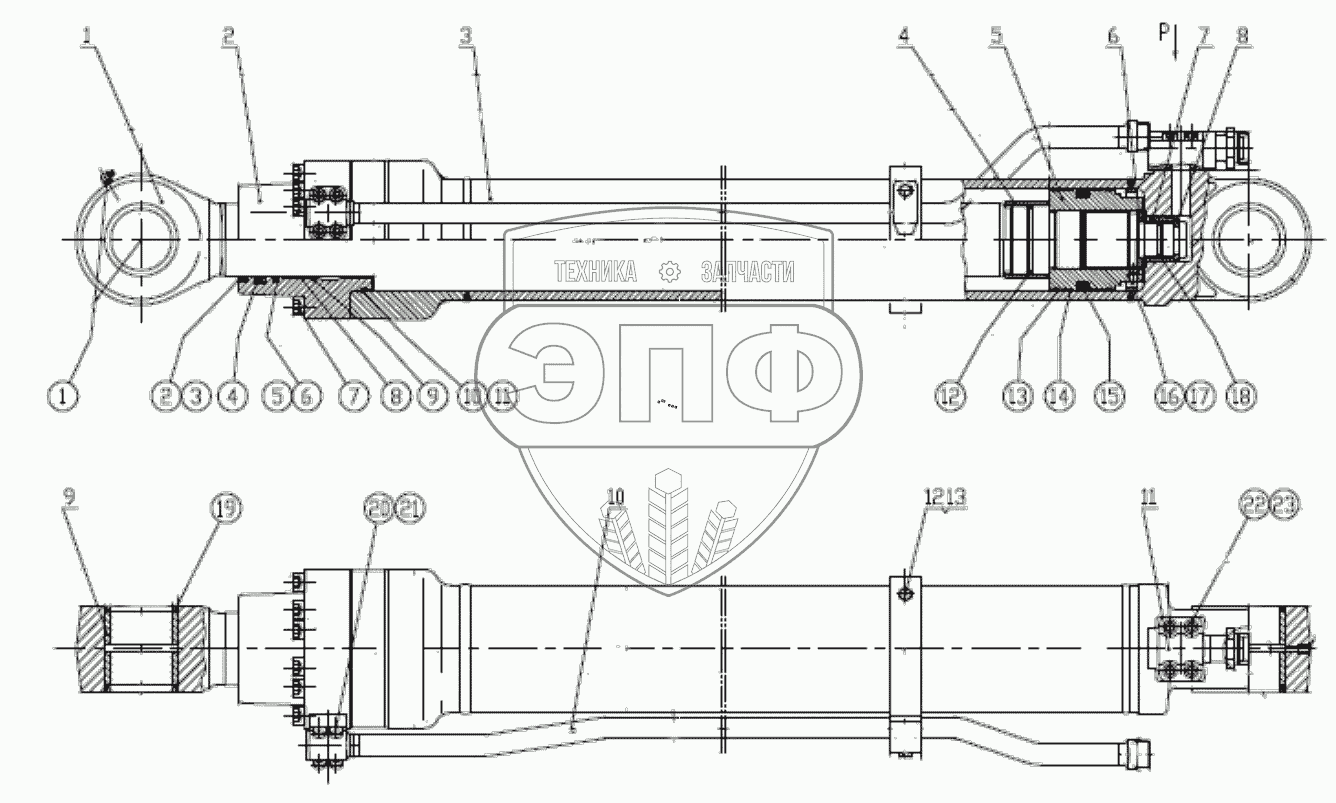

Каталог запасных частей к технике: XCMG XE230. Arm Cylinder
1
2
3
4
5
6
7
8
9
10
11
12
13
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 860120984 | Bar | Нет на складе | |
| 2 | 860120985 | Cover | Нет на складе | |
| 3 | 860120986 | Cylinder | Нет на складе | |
| 4 | 860120987 | Cushion | Нет на складе | |
| 5 | 860120988 | Piston | Нет на складе | |
| 6 | 860120989 | Clip | Нет на складе | |
| 7 | 860120990 | Cushion | Нет на складе | |
| 8 | 860120991 | Ring, Back-Up | Нет на складе | |
| 9 | 860120992 | Bushing | Нет на складе | |
| 10 | 860120993 | Pipe | Нет на складе | |
| 11 | 860120994 | Pipe | Нет на складе | |
| 12 | 860120995 | Clip | Нет на складе | |
| 13 | 860120996 | Pressing Plate | Нет на складе | |
| 1.1 | 860120997 | Oiler | Нет на складе | |
| 1.2 | 860120998 | Ring, Back-Up | Нет на складе | |
| 1.3 | 860120999 | Dust Seal | Нет на складе | |
| 1.4 | 860121000 | Seal-Ring | Нет на складе | |
| 1.5 | 860121001 | Ring, Back-Up | Нет на складе | |
| 1.6 | 860121002 | Cushion | Нет на складе | |
| 1.7 | 860121003 | Screw | Нет на складе | |
| 1.8 | 860121004 | Bushing | Нет на складе | |
| 1.9 | 860121005 | Ring, Back-Up | Нет на складе | |
| 1.10 | 860121006 | O-Ring | Нет на складе | |
| 1.11 | 860121007 | Ring, Back-Up | Нет на складе | |
| 1.12 | 860121008 | Cushion | Нет на складе | |
| 1.13 | 860121009 | Seal | Нет на складе | |
| 1.14 | 860121010 | Guide Sleeve | Нет на складе | |
| 1.15 | 860121011 | Seal-Ring | Нет на складе | |
| 1.16 | 860121012 | Screw | Нет на складе | |
| 1.17 | 860121013 | Steel Ball | Нет на складе | |
| 1.18 | 860121014 | Cushion | Нет на складе | |
| 1.19 | 860121015 | Dust Seal | Нет на складе | |
| 1.20 | 860121016 | O-Ring | Нет на складе | |
| 1.21 | 860121017 | Screw | Нет на складе | |
| 1.22 | 860121018 | O-Ring | Нет на складе | |
| 1.23 | 860121019 | Screw | Нет на складе | |
| 1.24 | 860121020 | Bolt | Нет на складе | |
| 1.25 | 860121021 | Nut | Нет на складе | |
| 1.26 | 860121022 | Spring Washer | Нет на складе | |
| 1.27 | 860121023 | Bolt | Нет на складе | |
| 1.28 | 860121024 | Spring Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
