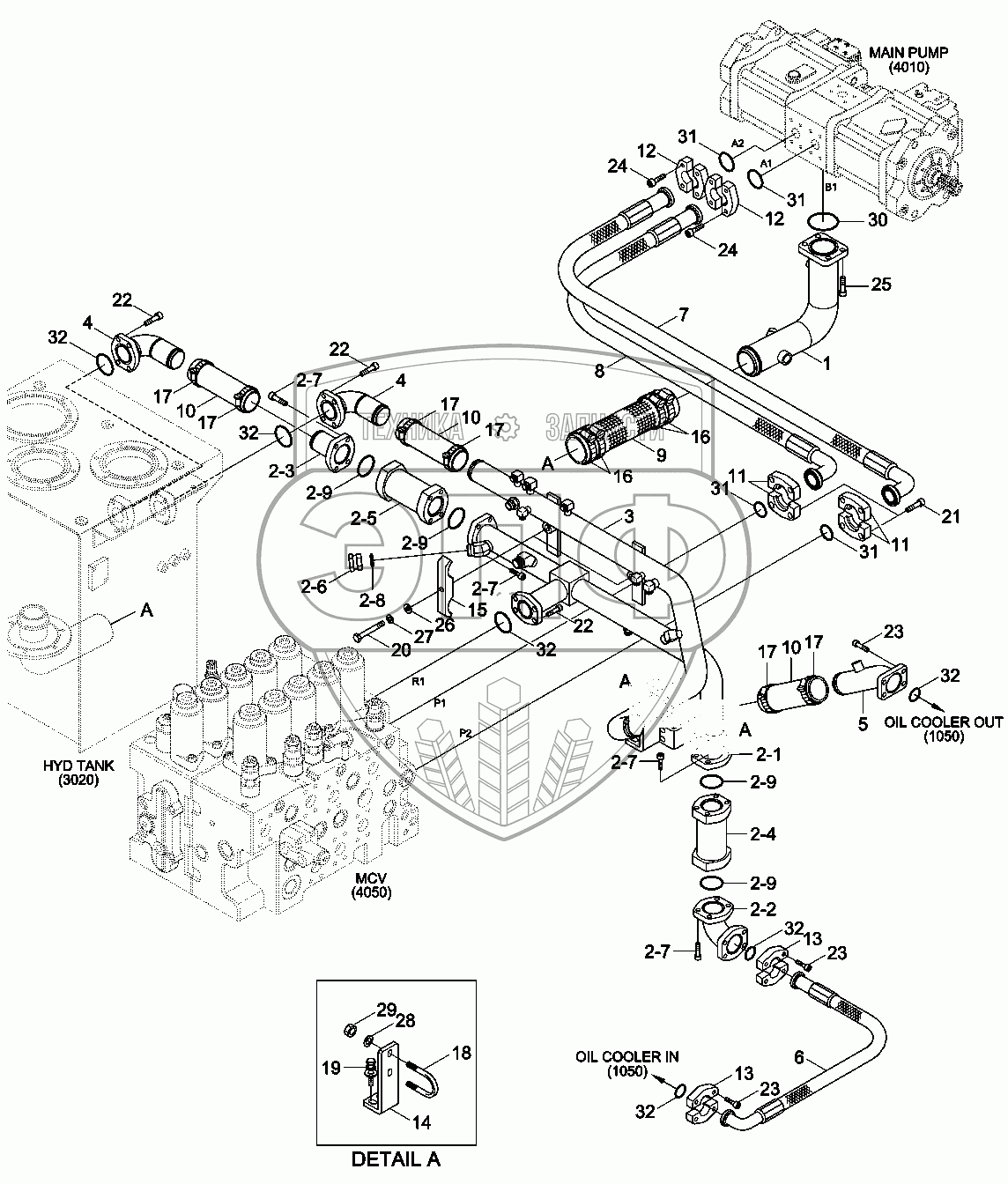

Каталог запасных частей к технике: Hyundai R330LC-9A. UPPER HYDRAULIC PIPING (BASE)
1
10
10
10
11
11
12
12
13
13
14
15
16
16
17
17
17
17
17
17
18
19
2
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-7
2-7
2-7
2-8
2-9
2-9
2-9
2-9
20
21
22
22
22
23
23
23
24
24
25
26
27
28
29
3
30
31
31
31
31
32
32
32
32
32
32
4
4
5
6
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31Q9-12000 | PIPE WA | Нет на складе | |
| 10 | 31NB-13080 | HOSE | Нет на складе | |
| 11 | P173-160104 | FLANGE-HYD,SPLIT | Нет на складе | |
| 12 | P174-160115 | FLANGE-SPLIT | Нет на складе | |
| 13 | P173-280108 | FLANGE-HYD,SPLIT | Нет на складе | |
| 14 | 31QA-10290 | BRACKET | Нет на складе | |
| 15 | 31ND-10451 | CLAMP-PIPE | Нет на складе | |
| 16 | 31Q6-10860 | CLAMP-BAND,T-BOLT | Нет на складе | |
| 17 | 31Q6-10840 | CLAMP-BAND,T-BOLT | Нет на складе | |
| 18 | S070-026155 | U-BOLT | Нет на складе | |
| 19 | S037-123526 | BOLT-W/WASHER | Нет на складе | |
| 2 | 31Q9-12010 | PIPE SUB ASSY-RETURN | Нет на складе | |
| 2-1 | 31Q9-12020 | PIPE WA-RETURN | Нет на складе | |
| 2-2 | 31QA-12160 | PIPE WA | Нет на складе | |
| 2-3 | 31QA-11080 | PIPE WA | Нет на складе | |
| 2-4 | 31ND-11110 | CHECK VALVE ASSY | Нет на складе | |
| 2-5 | 31ND-11120 | CHECK VALVE ASSY | Нет на складе | |
| 2-6 | X710-100106 | CAP-HYD,ORFS | Нет на складе | |
| 2-7 | S109-120356 | BOLT-SOCKET | Нет на складе | |
| 2-8 | S621-021001 | O-RING | Нет на складе | |
| 2-9 | Y172-006004 | O-RING | Нет на складе | |
| 20 | S017-120756 | BOLT-HEX | Нет на складе | |
| 21 | S109-100306 | BOLT-SOCKET | Нет на складе | |
| 22 | S109-120306 | BOLT-SOCKET | Нет на складе | |
| 23 | S109-120356 | BOLT-SOCKET | Нет на складе | |
| 24 | S109-120406 | BOLT-SOCKET | Нет на складе | |
| 25 | S109-16040D | BOLT-SOCKET | Нет на складе | |
| 26 | S403-12200B | WASHER-PLAIN | Нет на складе | |
| 27 | S411-120006 | WASHER-SPRING | Нет на складе | |
| 28 | S441-10000B | WASHER-HARDENED | Нет на складе | |
| 29 | S205-10100B | NUT-HEX | Нет на складе | |
| 3 | 31Q9-12031 | PIPE WA-RETURN | Нет на складе | |
| 30 | S631-085001 | O-RING | Нет на складе | |
| 31 | Y171-024004 | O-RING | Нет на складе | |
| 32 | Y172-006004 | O-RING | Нет на складе | |
| 4 | 31QA-11030 | PIPE WA-RETURN | Нет на складе | |
| 5 | 31QA-12151 | PIPE WA | Нет на складе | |
| 6 | 31QA-12200 | HOSE ASSY | Нет на складе | |
| 7 | 31Q9-12101 | HOSE ASSY-FLG 0X90 | Нет на складе | |
| 8 | 31Q9-12110 | HOSE ASSY-FLG 0X90 | Нет на складе | |
| 8 | 31Q9-12111 | HOSE ASSY-FLG 0X90,SXH | Нет на складе | |
| 9 | P760-102042 | HOSE-RUBBER,LOW | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
