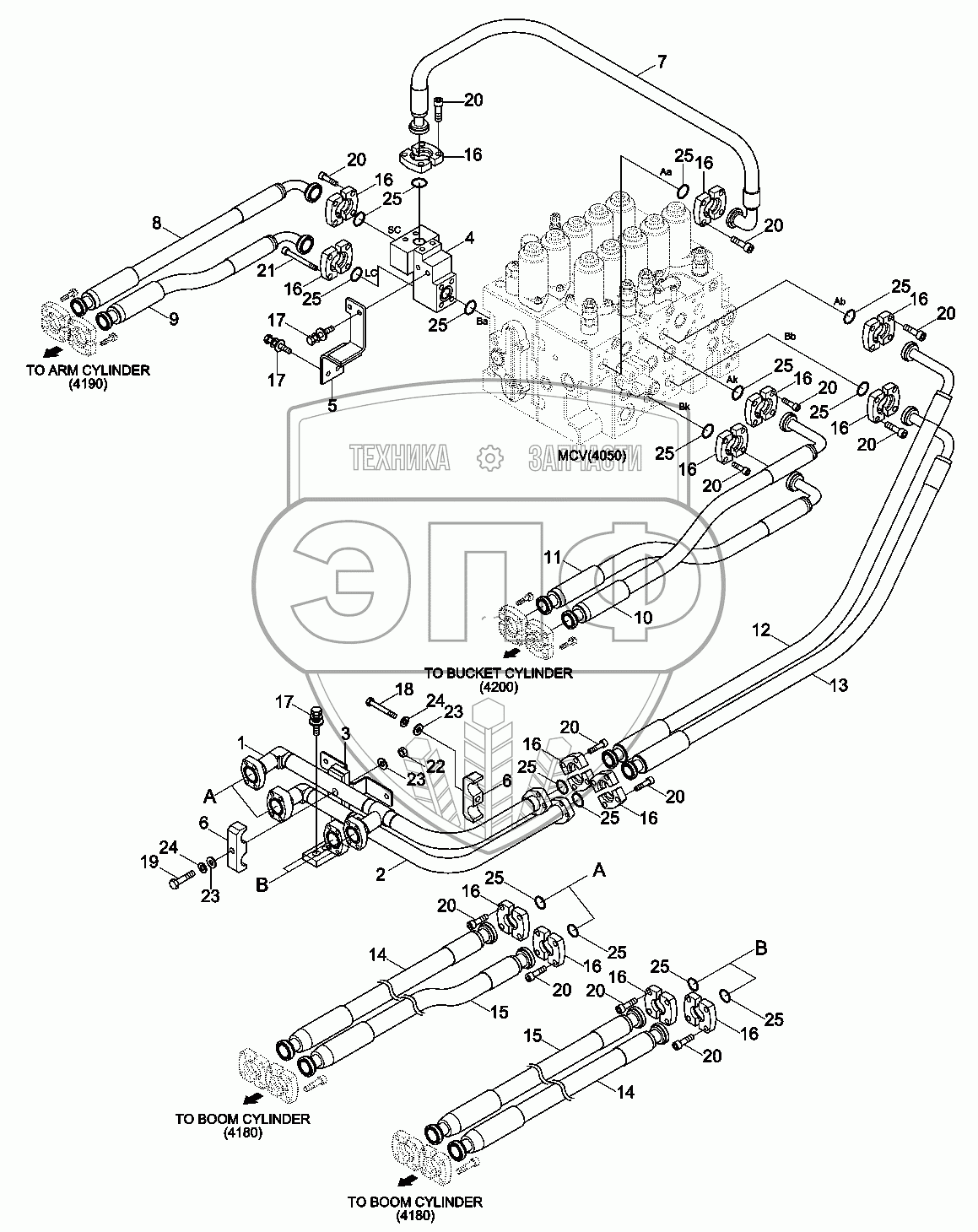

Каталог запасных частей к технике: Hyundai R330LC-9A. UPPER HYDRAULIC PIPING (ATTACH)
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
11
12
13
14
14
14
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
18
19
20
20
20
20
20
20
20
20
20
20
20
20
20
21
22
23
23
23
24
24
25
25
25
25
25
25
25
25
25
25
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31Q8-11310 | PIPE WA | Нет на складе | |
| 2 | 31Q8-11320 | PIPE WA | Нет на складе | |
| 3 | 31Q8-11302 | BRACKET | Нет на складе | |
| 4 | 31Q6-12401 | BLOCK | Нет на складе | |
| 5 | 31Q6-12420 | BRACKET | Нет на складе | |
| 6 | 31Q6-11330 | CLAMP | Нет на складе | |
| 7 | 31Q6-12410 | HOSE ASSY-FLG 0X90 | Нет на складе | |
| 8 | 31Q9-12301 | HOSE ASSY | Нет на складе | |
| 8 | 31Q9-12300 | HOSE ASSY | Нет на складе | |
| 9 | 31Q9-12311 | HOSE ASSY | Нет на складе | |
| 9 | 31Q9-12310 | HOSE ASSY | Нет на складе | |
| 10 | 31Q9-12320 | HOSE ASSY | Нет на складе | |
| 10 | 31Q9-12321 | HOSE ASSY | Нет на складе | |
| 11 | 31Q9-12330 | HOSE ASSY | Нет на складе | |
| 11 | 31Q9-12331 | HOSE ASSY | Нет на складе | |
| 12 | 31Q9-12340 | HOSE ASSY | Нет на складе | |
| 13 | 31Q9-12350 | HOSE ASSY | Нет на складе | |
| 14 | 31Q9-11500 | HOSE ASSY-FLG 0X0 | Нет на складе | |
| 14 | 31Q9-11501 | HOSE ASSY-FLG 0X0 | Нет на складе | |
| 15 | 31Q9-11511 | HOSE ASSY-FLG 0X0 | Нет на складе | |
| 15 | 31Q9-11510 | HOSE ASSY-FLG 0X0 | Нет на складе | |
| 16 | P173-160104 | FLANGE-HYD,SPLIT | Нет на складе | |
| 17 | S037-123026 | BOLT-W/WASHER | Нет на складе | |
| 18 | S017-120706 | BOLT-HEX | Нет на складе | |
| 19 | S017-120956 | BOLT-HEX | Нет на складе | |
| 20 | S109-100306 | BOLT-SOCKET | Нет на складе | |
| 21 | S109-101006 | BOLT-SOCKET | Нет на складе | |
| 22 | S205-12100B | NUT-HEX | Нет на складе | |
| 23 | S403-12200B | WASHER-PLAIN | Нет на складе | |
| 24 | S411-120006 | WASHER-SPRING | Нет на складе | |
| 25 | Y171-024004 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
