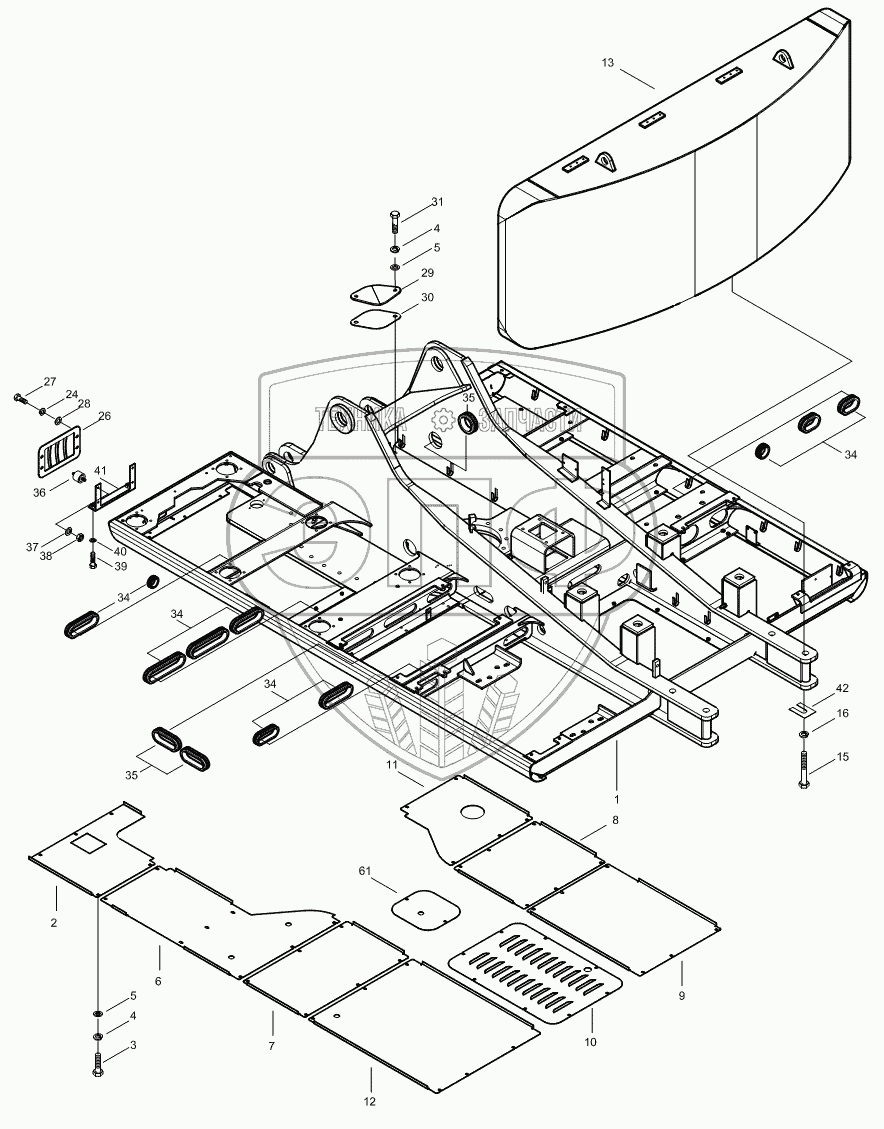

Каталог запасных частей к технике: Hidromek HMK 220LC-2. UPPER FRAME MOUNTING
1
1
1
1
2
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
13
13
13
13
15
15
16
16
24
26
27
28
29
30
31
34
34
34
34
35
35
36
37
38
39
40
41
42
42
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H341020101 | Upper Frame W.A. | Нет на складе | |
| 1 | H341020100 | Upper Frame W.A. | Нет на складе | |
| 1 | H341020103 | Upper Frame W.A. | Нет на складе | |
| 1 | H341020102 | Upper Frame W.A. | Нет на складе | |
| 2 | H341211603 | Cover, Bottom, Cab | Нет на складе | |
| 3 | N01/0232486 | Bolt, Hex. | Нет на складе | |
| 4 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 5 | N03/0020121 | Washer, Pln. | Нет на складе | |
| 6 | H341200303 | Cover, Bottom, Cab | Нет на складе | |
| 7 | H341200403 | Cover, Bottom, T.Box | Нет на складе | |
| 8 | H341200502 | Cover, Bottom, Hyd. T. | Нет на складе | |
| 9 | H341200601 | Cover, Bottom Pump | Нет на складе | |
| 9 | H341200602 | Cover, Bottom Pump | Нет на складе | |
| 10 | H341200701 | Cover, Bottom, Eng. | Нет на складе | |
| 10 | H341200702 | Cover, Bottom, Eng. | Нет на складе | |
| 11 | H341200802 | Cover, Bot., Fuel T. | Нет на складе | |
| 11 | H341220100 | Cover, Bot., Fuel T. | Нет на складе | |
| 12 | H341200901 | Cover, Bot. Radiator | Нет на складе | |
| 13 | H341208503 | Counter Weight | Нет на складе | |
| 13 | H341228000 | Counter Weight | Нет на складе | |
| 13 | H341228001 | Counter Weight | Нет на складе | |
| 13 | H341228002 | Counter Weight | Нет на складе | |
| 15 | H341201201 | Bolt, Weight | Нет на складе | |
| 15 | H341201202 | Bolt, Weight | Нет на складе | |
| 16 | H341201300 | Washer, Pln. | Нет на складе | |
| 16 | H341201301 | Washer, Pln. | Нет на складе | |
| 24 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 26 | H341201400 | Cover, Lamp | Нет на складе | |
| 27 | N01/0232114 | Bolt, Hex. | Нет на складе | |
| 28 | N03/0100017 | Washer, Pln. | Нет на складе | |
| 29 | H341201500 | Cover | Нет на складе | |
| 30 | H341201600 | Gasket | Нет на складе | |
| 31 | N01/0232438 | Bolt, Hex. | Нет на складе | |
| 34 | 98Y040120 | Gromet | Нет на складе | |
| 35 | 98Y040140 | Gromet | Нет на складе | |
| 36 | H341212900 | Rubber, Lamp | Нет на складе | |
| 37 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 38 | N02/3570158 | Nut, Hex. | Нет на складе | |
| 39 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 40 | N03/0100020 | Washer, Pln. | Нет на складе | |
| 41 | H341213000 | Plate, Lamp | Нет на складе | |
| 42 | H341213601 | Shim | Нет на складе | |
| 42 | H341213602 | Shim | Нет на складе | |
| 61 | H341230400 | Cover, Bottom, M.C.V. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
