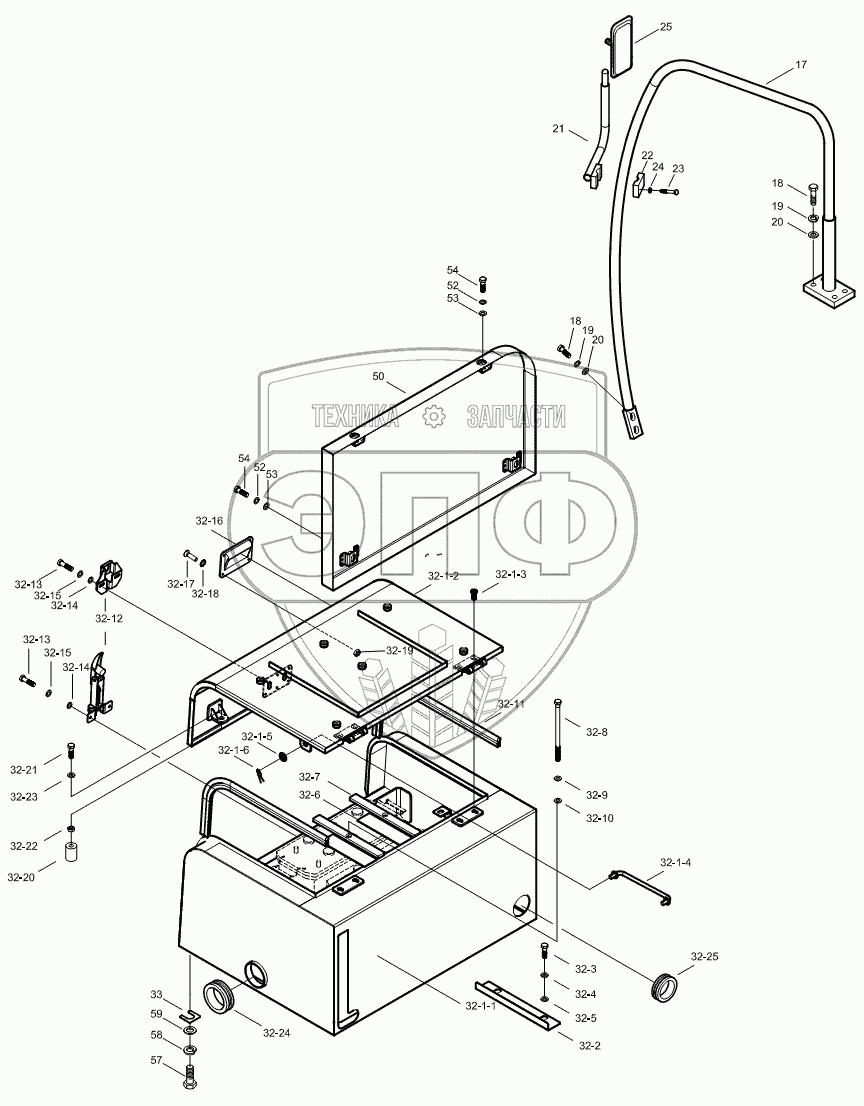

Каталог запасных частей к технике: Hidromek HMK 220LC-2. ACCUMULATOR BOX MOUNTING
17
18
18
19
19
20
20
21
21
21
22
23
24
25
32
32.1
32.1
32.1.1
32.1.1
32.1.2
32.1.3
32.1.4
32.1.5
32.1.6
32.2
32.3
32.4
32.5
32.6
32.7
32.8
32.9
32.10
32.11
32.12
32.13
32.13
32.14
32.14
32.15
32.15
32.16
32.17
32.18
32.19
32.20
32.21
32.22
32.23
32.24
32.25
33
50
52
52
53
53
54
54
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17 | H341221000 | Stay, W.A. | Нет на складе | |
| 18 | N01/0380842 | Bolt, Hex. | Нет на складе | |
| 19 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 20 | N03/0100023 | Washer, Pln. | Нет на складе | |
| 21 | H341207102 | Stay, Mirror | Нет на складе | |
| 21 | H341217900 | Stay, Mirror | Нет на складе | |
| 21 | H341217901 | Stay, Mirror | Нет на складе | |
| 22 | H341207400 | Clamp | Нет на складе | |
| 23 | N01/0380410 | Bolt, Hex. | Нет на складе | |
| 24 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 25 | S91/00960 | Mirror | Нет на складе | |
| 32 | H341220600 | Accum. Box Ass'y | Нет на складе | |
| 32.1 | H341220400 | Accum. Box Low. A. | Нет на складе | |
| 32.1 | H341220401 | Accum. Box Low. A. | Нет на складе | |
| 32.1.1 | H341220700 | Accum. Box W.A. | Нет на складе | |
| 32.1.1 | H341220701 | Accum. Box W.A. | Нет на складе | |
| 32.1.2 | H341220800 | Cover | Нет на складе | |
| 32.1.3 | N01/1560014 | Bolt | Нет на складе | |
| 32.1.4 | H341205800 | Rod W.A. | Нет на складе | |
| 32.1.5 | H341116200 | Support | Нет на складе | |
| 32.1.6 | N06/1002015 | Pin, Split | Нет на складе | |
| 32.2 | H341205900 | Support | Нет на складе | |
| 32.3 | N01/0223566 | Bolt, Hex. | Нет на складе | |
| 32.4 | N03/0100027 | Washer, Pln. | Нет на складе | |
| 32.5 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 32.6 | 020/40190 | Rubber | Нет на складе | |
| 32.7 | H341206000 | Plate, Accum. | Нет на складе | |
| 32.8 | N01/0381467 | Bolt, Hex. | Нет на складе | |
| 32.9 | N03/0100027 | Washer, Pln. | Нет на складе | |
| 32.10 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 32.11 | 98Z020010 | Wheather Strip | Нет на складе | |
| 32.12 | H341113900 | Catch | Нет на складе | |
| 32.13 | N01/0232138 | Bolt, Hex. | Нет на складе | |
| 32.14 | N03/0100017 | Washer, Pln. | Нет на складе | |
| 32.15 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 32.16 | F99/50000 | Handle | Нет на складе | |
| 32.17 | N04/1520758 | Bolt | Нет на складе | |
| 32.18 | N03/2500003 | Washer, Pln. | Нет на складе | |
| 32.19 | N02/5900014 | Nut | Нет на складе | |
| 32.20 | H341217301 | Stoper | Нет на складе | |
| 32.21 | N01/0232510 | Bolt, Hex. | Нет на складе | |
| 32.22 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 32.23 | N03/0100021 | Washer, Pln. | Нет на складе | |
| 32.24 | 98Y040140 | Gromet | Нет на складе | |
| 32.25 | H13/0135102 | Wheather Strip | Нет на складе | |
| 33 | H341206300 | Shim | Нет на складе | |
| 50 | H341220200 | Cover, Upper | Нет на складе | |
| 52 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 53 | N03/0100020 | Washer, Pln. | Нет на складе | |
| 54 | N01/5890818 | Bolt, Cyl. Hd. | Нет на складе | |
| 57 | N01/0232858 | Bolt, Hex. | Нет на складе | |
| 58 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 59 | N03/0100023 | Washer, Pln. | Нет на складе |
