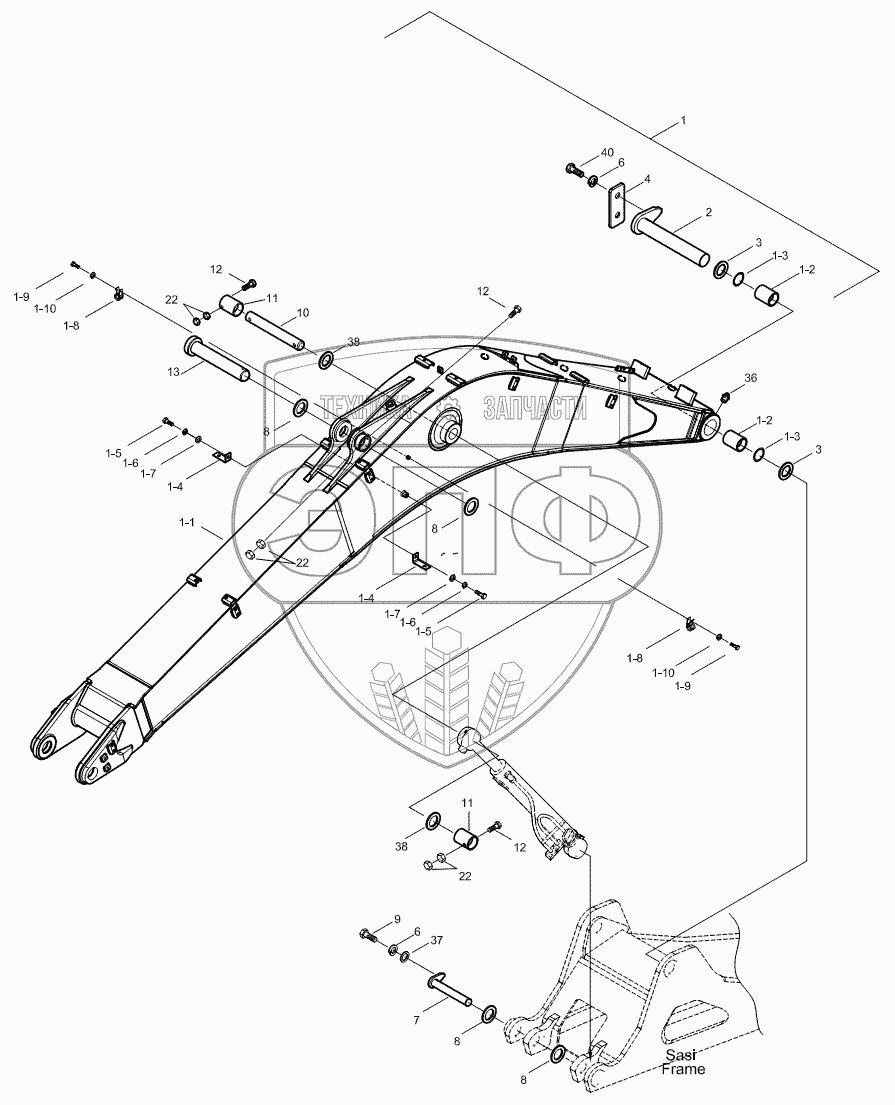

Каталог запасных частей к технике: Hidromek HMK 220LC-2. BOOM MOUNTING
1
1
1.1
1.1
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.5
1.6
1.6
1.7
1.7
1.8
1.8
1.9
1.9
1.10
1.10
2
3
3
4
6
6
7
8
8
8
9
9
10
11
11
12
12
12
13
22
22
22
36
37
38
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H345100103 | Boom Ass'y | Нет на складе | |
| 1 | H345100104 | Boom Ass'y | Нет на складе | |
| 1.1 | H345100203 | Boom W.A. | Нет на складе | |
| 1.1 | H345100204 | Boom W.A. | Нет на складе | |
| 1.2 | H345104501 | Bushing | Нет на складе | |
| 1.3 | N10/5910006 | Seal, Dust | Нет на складе | |
| 1.4 | H345104700 | Plate, W/Lamp | Нет на складе | |
| 1.5 | N01/0232846 | Bolt, Hex. | Нет на складе | |
| 1.6 | N03/1310012 | Washer, Spr. | Нет на складе | |
| 1.7 | N03/0100023 | Washer, Pln. | Нет на складе | |
| 1.8 | N07/7010908 | Clamp | Нет на складе | |
| 1.9 | N01/0222078 | Bolt, Hex. | Нет на складе | |
| 1.10 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 2 | H345000201 | Pin Ass'y | Нет на складе | |
| 3 | H345002201 | Shim | Нет на складе | |
| 4 | H345000500 | Plate | Нет на складе | |
| 6 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 7 | H345000601 | Pin Ass'y | Нет на складе | |
| 8 | H345002300 | Shim | Нет на складе | |
| 9 | N01/0233530 | Bolt, Hex. | Нет на складе | |
| 10 | H345000900 | Pin | Нет на складе | |
| 11 | H345001000 | Stopper | Нет на складе | |
| 12 | N01/0381418 | Bolt, Hex. | Нет на складе | |
| 13 | H345001100 | Pin | Нет на складе | |
| 22 | N02/3570314 | Nut, Hex. | Нет на складе | |
| 36 | N08/1110000 | Grease, Nipple | Нет на складе | |
| 37 | H345002700 | Support, Washer | Нет на складе | |
| 38 | H345002900 | Shim | Нет на складе | |
| 40 | N01/0233578 | Bolt, Hex. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
