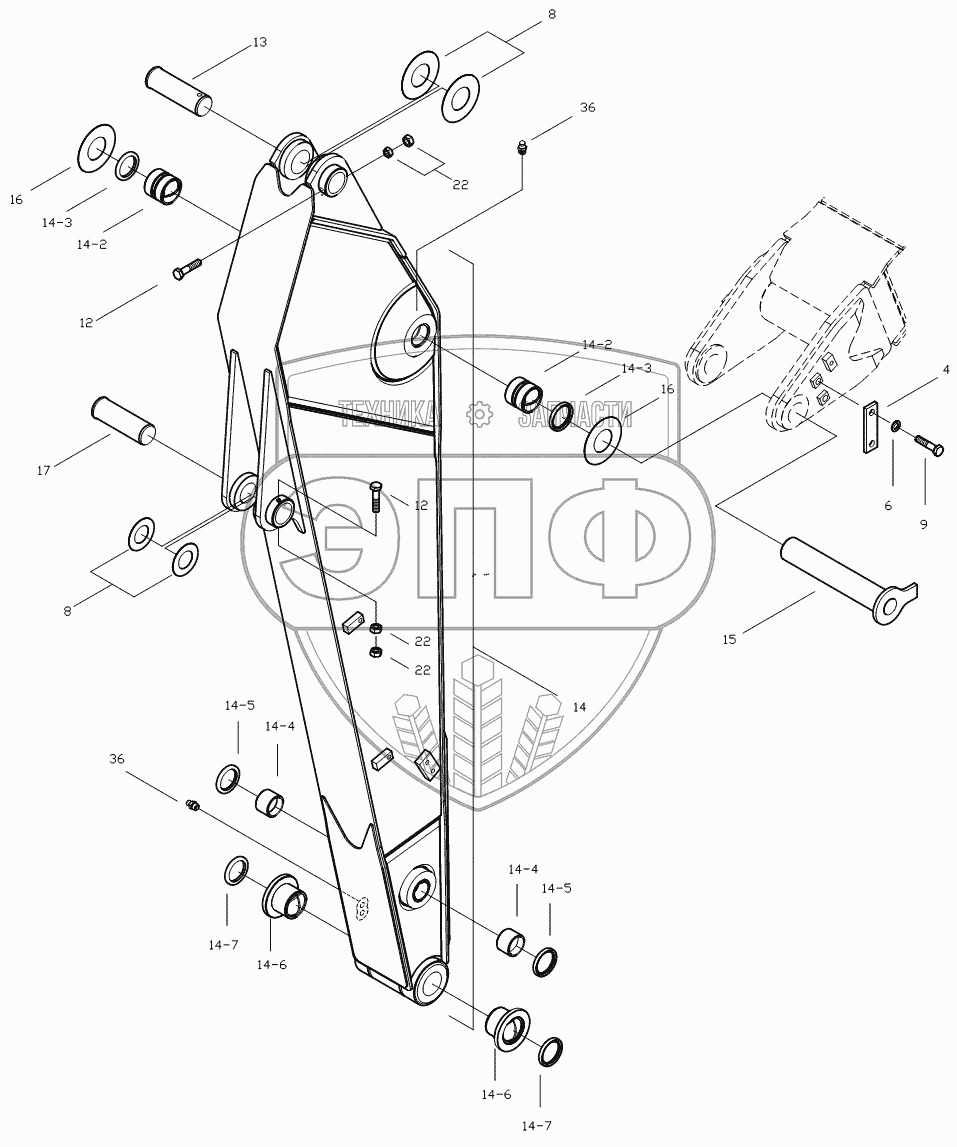

Каталог запасных частей к технике: Hidromek HMK 220LC-2. ARM MOUNTING
4
6
8
8
9
12
12
13
14A
14B
14.1A
14.1B
14.2
14.2
14.3
14.3
14.4
14.4
14.5
14.5
14.6
14.6
14.7
14.7
15
16
16
17
22
22
22
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4 | H345000500 | Plate | Нет на складе | |
| 6 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 8 | H345002300 | Shim | Нет на складе | |
| 9 | N01/0233530 | Bolt, Hex. | Нет на складе | |
| 12 | N01/0381418 | Bolt, Hex. | Нет на складе | |
| 13 | H345001100 | Pin | Нет на складе | |
| 14A | H345200102 | Arm Ass'y | Нет на складе | |
| 14B | H235200101 | Arm Ass'y | Нет на складе | |
| 14.1A | H345200202 | Arm | Нет на складе | |
| 14.1B | H235200201 | Arm | Нет на складе | |
| 14.2 | H345203501 | Bushing | Нет на складе | |
| 14.3 | N10/5901056 | Seal Dust | Нет на складе | |
| 14.4 | H345203701 | Bushing | Нет на складе | |
| 14.5 | N10/5708505 | Seal Dust | Нет на складе | |
| 14.6 | H345203902 | Bushing | Нет на складе | |
| 14.7 | N10/5809505 | Seal, Dust | Нет на складе | |
| 15 | H345001203 | Pin Ass'y | Нет на складе | |
| 16 | H345001401 | Shim | Нет на складе | |
| 17 | H345001500 | Pin | Нет на складе | |
| 22 | N02/3570314 | Nut, Hex. | Нет на складе | |
| 36 | N08/1110000 | Grease, Nipple | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
