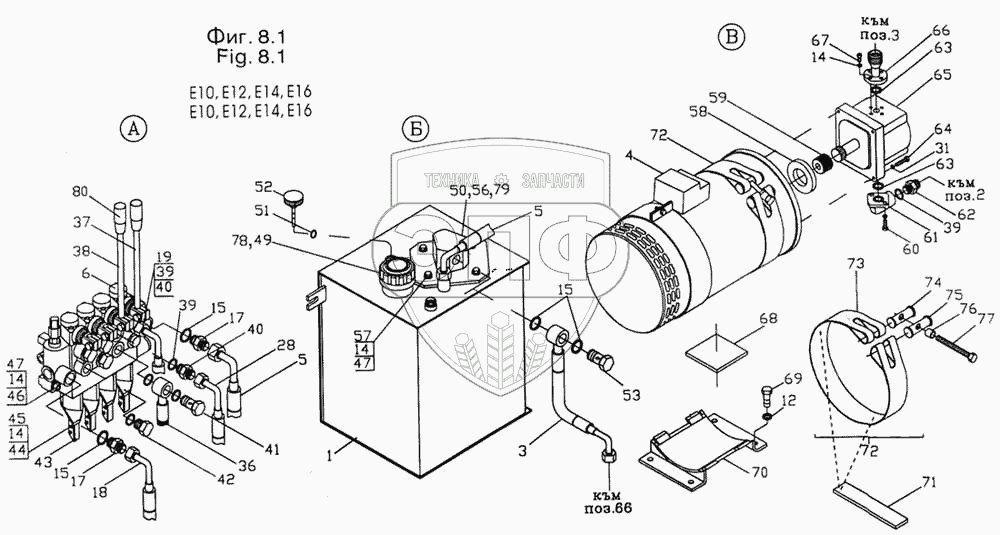

Каталог запасных частей к технике: Dimex-E-10. Гидравлическая система в сборе
37
38
39
39
39
40
40
41
42
43
44
45
46
47
49
50
51
52
53
56
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 37 | 30.28.004 | Рычаг I | Нет на складе | |
| 38 | 30.28.005 | Рычаг II | Нет на складе | |
| 39 | 99.12.004 | Кольцо А I 18х22 | Нет на складе | |
| 40 | 99.11.004 | Штуцер | Нет на складе | |
| 41 | 30.50.039 | Болт накидной гайки | Нет на складе | |
| 42 | 31.28.022 | Пробка | Нет на складе | |
| 43 | 30.31.004 | Микропереключатель | Нет на складе | |
| 44 | 99.01.024 | Болт I М8х16-5,6 | Нет на складе | |
| 45 | 99.03.004 | Гайка А М8-5 | Нет на складе | |
| 46 | 99.02.004 | Винт М8х40-8,8 | Нет на складе | |
| 47 | 99.06.005 | Шайба 2-8Н | Нет на складе | |
| 49 | 31.28.023 | Крышка в сборе | Нет на складе | |
| 50 | 31.28.024 | Прокладка | Нет на складе | |
| 51 | 31.28.025 | "О"-кольцо | Нет на складе | |
| 52 | 30.28.005 | Рычаг II | Нет на складе | |
| 53 | 31.28.026 | Болт накидной гайки | Нет на складе | |
| 56 | 30.28.006 | Масляный фильтр | Нет на складе | |
| 56 | 30.28.007 | Масляный фильтр | Нет на складе | |
| 57 | 99.01.020 | Болт I М8х10-5,6 | Нет на складе | |
| 58 | 31.28.027 | Втулка | Нет на складе | |
| 59 | 31.28.028 | Втулка 10х42 | Нет на складе | |
| 60 | 99.02.052 | Винт М6х20-8,8 | Нет на складе | |
| 61 | 31.28.029 | Угольник | Нет на складе | |
| 62 | 99.11.006 | Штуцер | Нет на складе | |
| 63 | 31.28.030 | "О"-кольцо | Нет на складе | |
| 64 | 99.01.010 | Болт М6х30-5,6 | Нет на складе | |
| 65 | 31.28.031 | Гидравлический насос | Нет на складе | |
| 66 | 31.28.032 | Фланец | Нет на складе | |
| 67 | 99.02.002 | Винт М8х20 | Нет на складе | |
| 68 | 32.28.020 | Прокладка | Нет на складе | |
| 69 | 99.01.074 | Болт М12х30-5,6 | Нет на складе | |
| 70 | 30.28.008 | Кронштейн | Нет на складе | |
| 71 | 32.28.022 | Прокладка | Нет на складе | |
| 72 | 32.28.023 | Лента стяжная в сборе | Нет на складе | |
| 73 | 32.28.024 | Лента стяжная | Нет на складе | |
| 74 | 32.28.025 | Ось специальная | Нет на складе | |
| 75 | 32.28.026 | Ролик | Нет на складе | |
| 76 | 32.28.027 | Распорная втулка | Нет на складе | |
| 77 | 99.01.067 | Болт М10х100- 8,8 | Нет на складе | |
| 78 | 31.28.033 | Сетка | Нет на складе | |
| 79 | 31.28.034 | Фильтрующий элемент | Нет на складе | |
| 79 | 30.28.009 | Фильтрующий элемент | Нет на складе | |
| 80 | 30.28.010 | Рукоятка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
