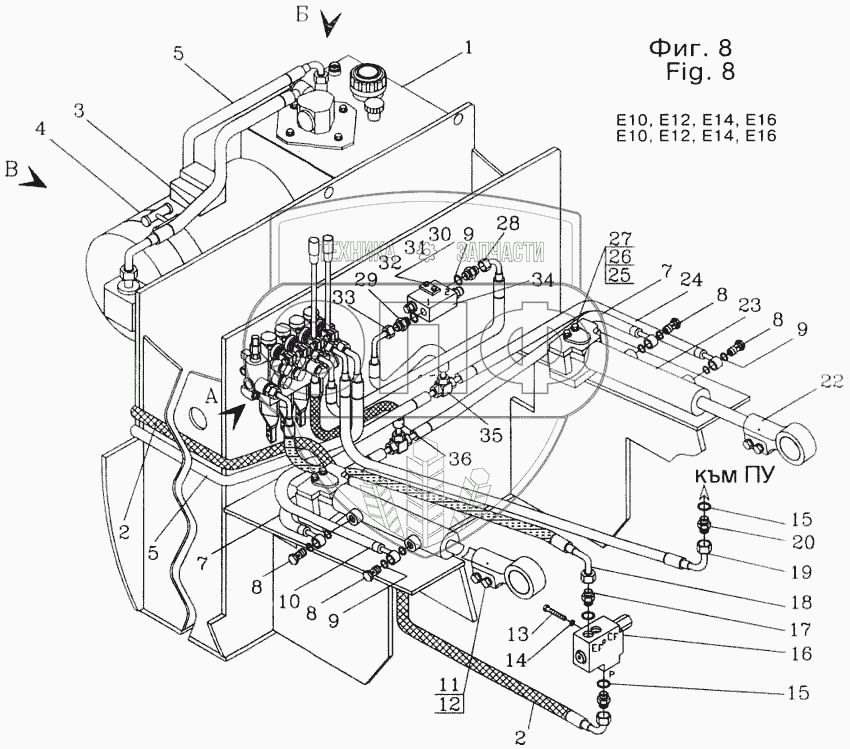

Каталог запасных частей к технике: Dimex-E-10. Гидравлическая система в сборе
1
1
2
2
2
3
4
5
5
5
7
7
8
8
8
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 31.28.000 | 31.28.000 | Гидравлическая система в сборе | Нет на складе | |
| 1 | 31.28.001 | Масляный бак в сборе | Нет на складе | |
| 1 | 30.28.001 | Масляный бак в сборе | Нет на складе | |
| 2 | 31.28.002 | Гибкое соединение | Нет на складе | |
| 2 | 30.28.002 | Гибкое соединение | Нет на складе | |
| 3 | 31.28.003 | Гибкое соединение | Нет на складе | |
| 4 | 30.35.000 | Насосный электродвигатель | Нет на складе | |
| 5 | 31.28.004 | Гибкое соединение | Нет на складе | |
| 5 | 30.28.003 | Гибкое соединение | Нет на складе | |
| 6 | 31.28.007 | Гидравлический распределитель | Нет на складе | |
| 6 | 31.28.006 | Гидравлический распределитель | Нет на складе | |
| 6 | 31.28.005 | Гидравлический распределитель | Нет на складе | |
| 7 | 31.28.008 | Гибкое соединение | Нет на складе | |
| 8 | 31.28.009 | Болт накидной гайки М16х1,5 | Нет на складе | |
| 9 | 99.12.003 | Кольцо | Нет на складе | |
| 10 | 31.28.010 | Гибкое соединение | Нет на складе | |
| 11 | 99.01.076 | Болт М12х35-5,6 | Нет на складе | |
| 12 | 99.05.007 | Шайба 2 12Н | Нет на складе | |
| 13 | 99.01.040 | Болт М8х60-5,6 | Нет на складе | |
| 14 | 99.05.005 | Шайба 2 8Н | Нет на складе | |
| 15 | 99.12.005 | Кольцо | Нет на складе | |
| 16 | 31.28.010 | Гибкое соединение | Нет на складе | |
| 17 | 99.11.007 | Штуцер | Нет на складе | |
| 18 | 31.28.011 | Гибкое соединение | Нет на складе | |
| 19 | 31.28.012 | Гибкое соединение | Нет на складе | |
| 20 | 99.11.005 | Штуцер | Нет на складе | |
| 22 | 31.28.013 | Проушина в сборе | Нет на складе | |
| 23 | 31.28.014 | Поршневой цилиндр | Нет на складе | |
| 24 | 31.28.015 | Гибкое соединение | Нет на складе | |
| 25 | 99.01.046 | Болт М10х16-5,6 | Нет на складе | |
| 26 | 99.05.006 | Шайба 2-10Н | Нет на складе | |
| 27 | 99.06.006 | Шайба М10 | Нет на складе | |
| 28 | 31.28.016 | Гибкое соединение | Нет на складе | |
| 29 | 99.11.003 | Штуцер | Нет на складе | |
| 30 | 99.01.014 | Болт М6х40-5,6 | Нет на складе | |
| 31 | 99.05.004 | Шайба 2-6Н | Нет на складе | |
| 32 | 99.03.003 | Гайка М6-5 | Нет на складе | |
| 33 | 31.28.017 | Гибкое соединение | Нет на складе | |
| 34 | 31.28.018 | Опорный клапан | Нет на складе | |
| 35 | 31.28.019 | Тройник | Нет на складе | |
| 36 | 31.28.020 | Гибкое соединение | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
