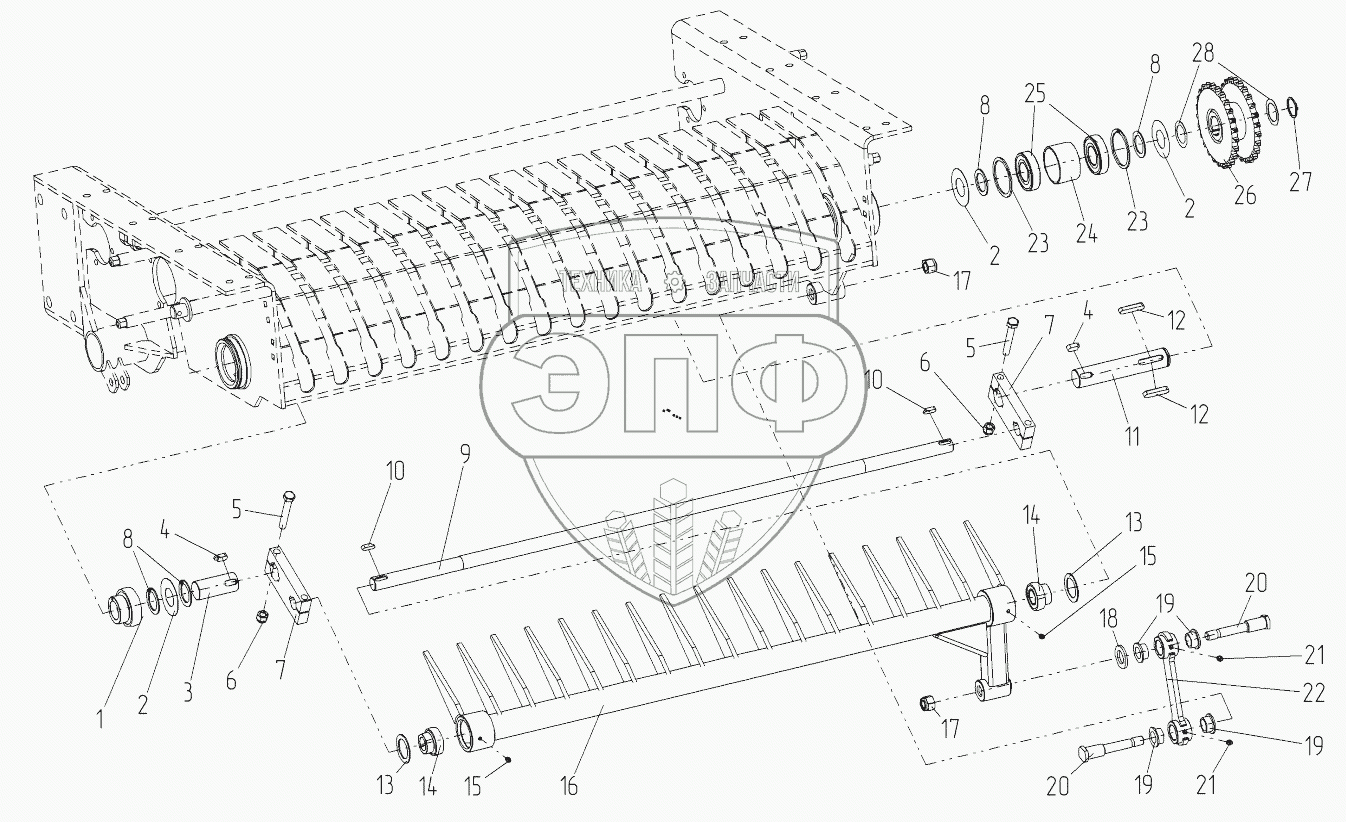

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Укладчик
1
2
2
2
3
4
4
5
5
6
6
7
7
8
8
8
9
10
10
11
12
12
13
13
14
14
15
15
16
17
17
18
19
19
19
20
20
21
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 05O335 | Подшипник | Нет на складе | |
| 2 | 39C025 | Кольцо регулировочное | Нет на складе | |
| 3 | 221062 | Вал укладчика правый | Нет на складе | |
| 4 | 241002 | Шпонка | Нет на складе | |
| 5 | 01E322 | Болт | Нет на складе | |
| 6 | 2Г1209604 | Гайка | Нет на складе | |
| 7 | 211092 | Пластина соединительная | Нет на складе | |
| 8 | 39F030 | Кольцо регулировочное 35,2х50х2 | Нет на складе | |
| 9 | 221061 | Вал укладчика | Нет на складе | |
| 10 | 241001 | Шпонка | Нет на складе | |
| 11 | 221063 | Вал укладчика левый | Нет на складе | |
| 12 | 03C055 | Шпонка | Нет на складе | |
| 13 | 201139 | Шайба | Нет на складе | |
| 14 | 05O325 | Подшипник | Нет на складе | |
| 15 | 01I006 | Масленка | Нет на складе | |
| 16 | R23124 | Укладчик | Нет на складе | |
| 17 | 02B075 | Гайка М16 | Нет на складе | |
| 18 | 02R050 | Шайба | Нет на складе | |
| 19 | 170005 | Вкладыш нейлоновый | Нет на складе | |
| 20 | 221065 | Палец | Нет на складе | |
| 21 | 01I008 | Масленка | Нет на складе | |
| 22 | 11410006 | Шатун укладчика | Нет на складе | |
| 23 | 03I072 | Кольцо стопорное | Нет на складе | |
| 24 | 231073 | Кольцо дистанционное | Нет на складе | |
| 25 | 05C031 | Подшипник 6207 2RS | Нет на складе | |
| 26 | R23135 | Венец двойной привода подборщика | Нет на складе | |
| 27 | 03E035 | Кольцо стопорное 035 | Нет на складе | |
| 28 | 39F025 | Шайба 35,5х50х0,5 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
