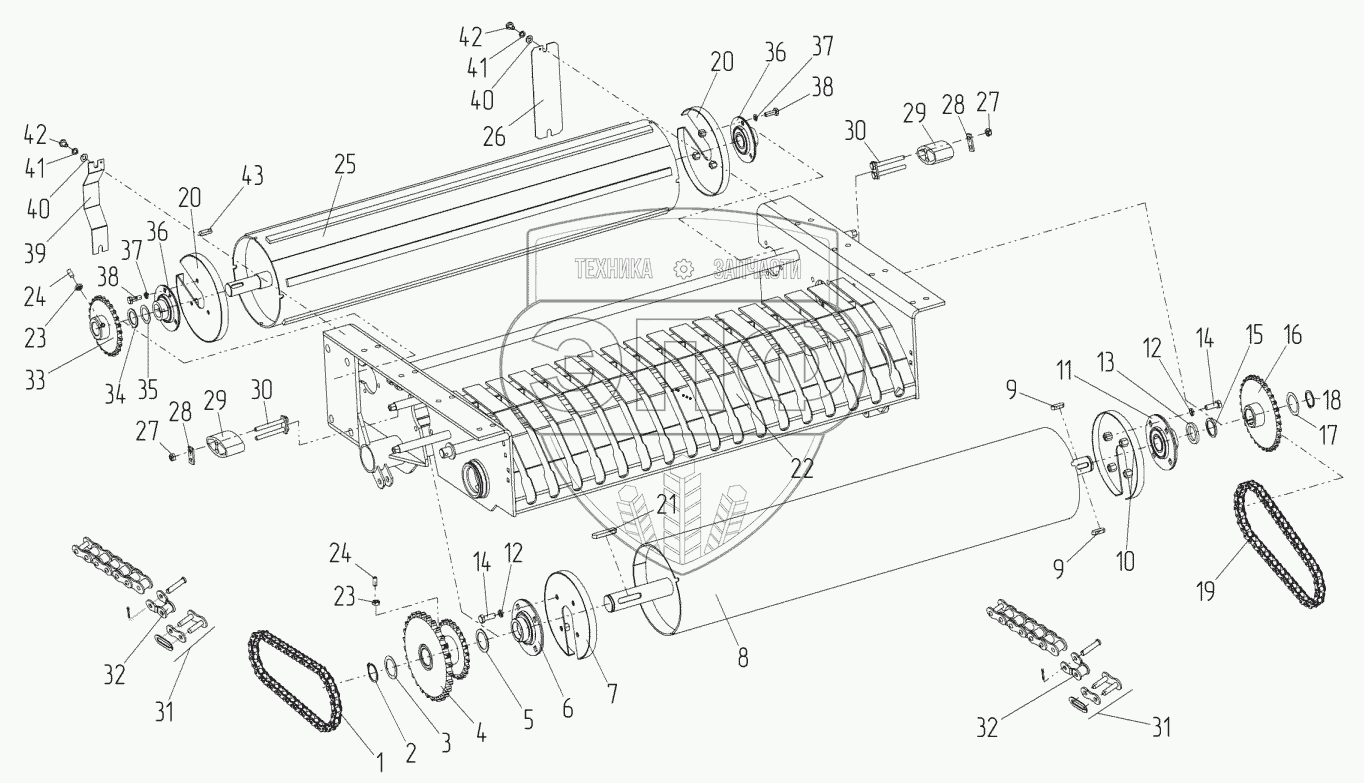

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Тележка
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
20
21
22
23
23
24
24
25
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 13A101 | Цепь | Нет на складе | |
| 2 | 03E045 | Кольцо стопорное | Нет на складе | |
| 3 | 39F040 | Распорное кольцо | Нет на складе | |
| 4 | RC3452 | Венец двойной привода рустованного валка | Нет на складе | |
| 5 | 39F046 | Кольцо регулировочное | Нет на складе | |
| 6 | 05O245 | Подшипник | Нет на складе | |
| 7 | R21119-01 | Кожух рустованного валка | Нет на складе | |
| 8 | R23115 | Валок рустованный | Нет на складе | |
| 9 | 03C060 | Шпонка | Нет на складе | |
| 10 | R21120-01 | Кожух рустованного валка | Нет на складе | |
| 11 | 05O240 | Подшипник | Нет на складе | |
| 12 | 02G012 | Шайба Гровера O12 | Нет на складе | |
| 13 | 02RB40 | Шайба | Нет на складе | |
| 14 | 01E304 | Болт М12х35 | Нет на складе | |
| 15 | 231074 | Кольцо дистанционное | Нет на складе | |
| 16 | R23136 | Венец привода укладчика | Нет на складе | |
| 17 | 39F043 | Шайба 40,2х50х0,5 | Нет на складе | |
| 18 | 03E040 | Кольцо стопорное | Нет на складе | |
| 19 | 13A102 | Цепь | Нет на складе | |
| 20 | R21118-01 | Кожух пластинчатого валка | Нет на складе | |
| 21 | 03C080 | Шпонка | Нет на складе | |
| 22 | R23101-01 | Тележка сваренная | Нет на складе | |
| 23 | 02O020 | Гайка | Нет на складе | |
| 24 | 01V202 | Винт М10 | Нет на складе | |
| 25 | R23116 | Валок с ребрами | Нет на складе | |
| 26 | 201127 | Крышка левая | Нет на складе | |
| 27 | 02BM10 | Гайка | Нет на складе | |
| 28 | 211060 | Пластина натяжителя | Нет на складе | |
| 29 | RB15.00.010 | Натяжитель | Нет на складе | |
| 30 | R20250/1 | Перемычка | Нет на складе | |
| 31 | 13R005 | Звено С-Пр 19,05-3180 ГОСТ 13568 | Нет на складе | |
| 32 | 13R006 | Звено П-Пр 19,05-3180 ГОСТ 13568 | Нет на складе | |
| 33 | R23134 | Венец пластинчатого валка | Нет на складе | |
| 34 | 39F025 | Шайба 35,5х50х0,5 | Нет на складе | |
| 35 | 39F030 | Кольцо регулировочное 35,2х50х2 | Нет на складе | |
| 36 | 05O235 | Опора с подшипником | Нет на складе | |
| 37 | 02G010 | Шайба гров. 10 | Нет на складе | |
| 38 | 01E216 | Болт М10х30 | Нет на складе | |
| 39 | 201126 | Крышка правая | Нет на складе | |
| 40 | 02R016 | Шайба 1021 | Нет на складе | |
| 41 | 02G010 | Шайба гров. 10 | Нет на складе | |
| 42 | 01E210 | Болт М10х16 | Нет на складе | |
| 43 | 03C040 | Шпонка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
