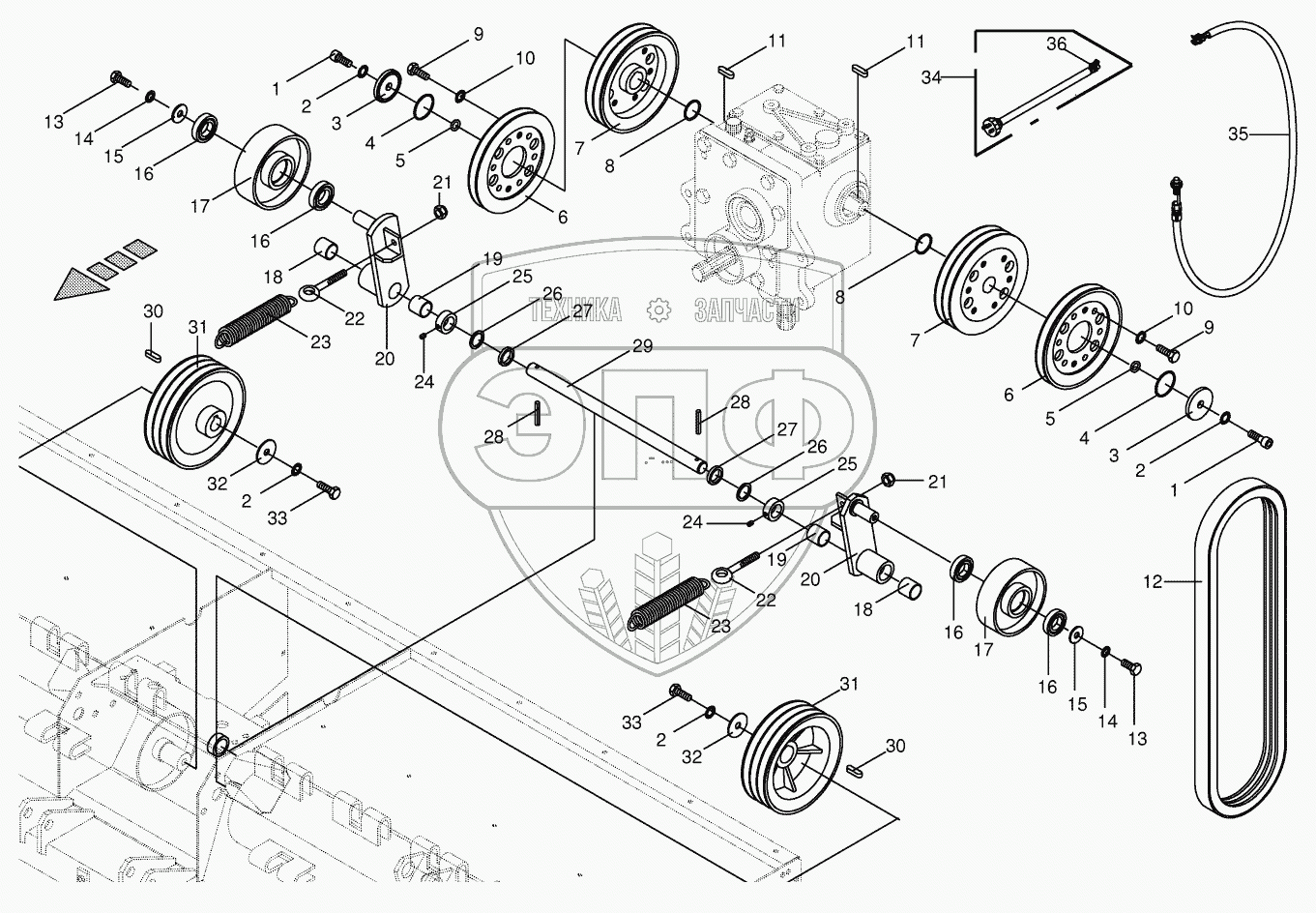

Каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner drive - lateral
/24.gif)
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009031391 | Allen screw | Нет на складе | |
| 2 | 009098001 | Detent edged washer | Нет на складе | |
| 3 | 002300670 | Grommet | Нет на складе | |
| 4 | 009375400 | O-ring | Нет на складе | |
| 5 | 009376030 | O-ring | Нет на складе | |
| 6 | 002339460 | V-belt pulley-1 rills | Нет на складе | |
| 7 | 002339450 | V-belt pulley-2 rills | Нет на складе | |
| 8 | 009376060 | O-ring | Нет на складе | |
| 9 | 009006340 | Hex head bolt | Нет на складе | |
| 10 | 009099091 | Detent edged washer | Нет на складе | |
| 11 | 009151450 | Fit-in key | Нет на складе | |
| 12 | 009215580 | V-belt | Нет на складе | |
| 13 | 009006550 | Hex head bolt | Нет на складе | |
| 14 | 009099101 | Detent edged washer | Нет на складе | |
| 15 | 009106090 | Washer | Нет на складе | |
| 16 | 009305060 | Grooved ball bearing | Нет на складе | |
| 17 | 002301464 | Jockey pulley | Нет на складе | |
| 18 | 009349190 | Bearing bush | Нет на складе | |
| 19 | 009349200 | Bearing bush | Нет на складе | |
| 20 | 002321520 | Belt tensioner-incl. bushing | Нет на складе | |
| 21 | 009087010 | Locknut | Нет на складе | |
| 22 | 009183001 | Eyebolt | Нет на складе | |
| 23 | 002818061 | Tension spring | Нет на складе | |
| 24 | 009059221 | Threaded pin | Нет на складе | |
| 25 | 009113191 | Collar | Нет на складе | |
| 26 | 009108651 | Shim ring | Нет на складе | |
| 27 | 002308220 | Spacer ring | Нет на складе | |
| 28 | 009126721 | Roll pin | Нет на складе | |
| 29 | 002321551 | Axle | Нет на складе | |
| 30 | 009151160 | Fit-in key | Нет на складе | |
| 31 | 002339470 | V-belt pulley-3 rills | Нет на складе | |
| 32 | 009103590 | Washer | Нет на складе | |
| 33 | 009006570 | Hex head bolt | Нет на складе | |
| 34 | 003022143 | Connection cable | Нет на складе | |
| 35 | 003021643 | Namursensor | Нет на складе | |
| 36 | 003023560 | Coupling socket-2-pole | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
