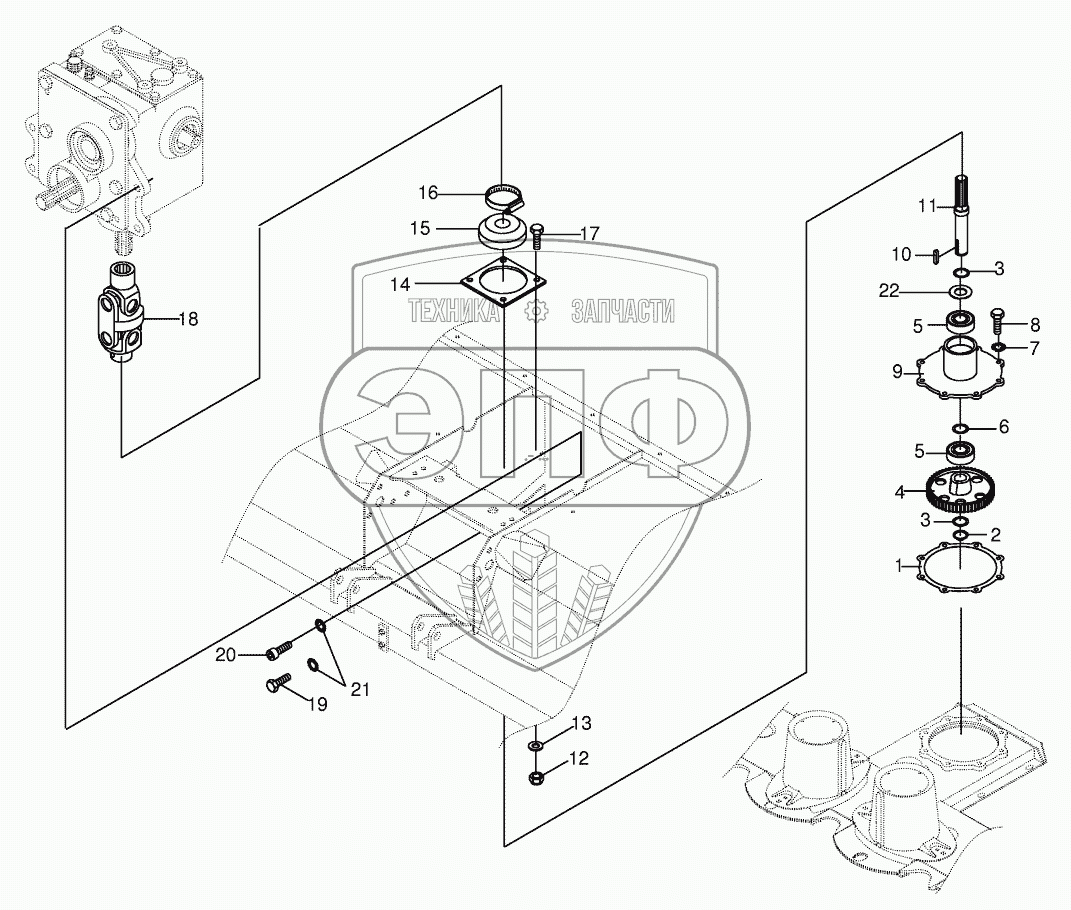

Каталог запасных частей к технике: KRONE BIG-M-II. Main gearbox / mower bar - lateral
/23.gif)
1
2
3
3
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002540270 | Gasket | Нет на складе | |
| 2 | 009115410 | Circlip | Нет на складе | |
| 3 | 009111300 | Shim ring | Нет на складе | |
| 3 | 009111320 | Shim ring | Нет на складе | |
| 3 | 009111330 | Shim ring | Нет на складе | |
| 3 | 009111340 | Shim ring | Нет на складе | |
| 3 | 009111361 | Shim ring | Нет на складе | |
| 4 | 002540003 | Spur gear | Нет на складе | |
| 5 | 009305670 | Grooved ball bearing | Нет на складе | |
| 6 | 009111361 | Shim ring | Нет на складе | |
| 7 | 009099101 | Detent edged washer | Нет на складе | |
| 8 | 009006550 | Hex head bolt | Нет на складе | |
| 9 | 002320401 | Flange | Нет на складе | |
| 10 | 009151241 | Fit-in key | Нет на складе | |
| 11 | 002293251 | Drive shaft | Нет на складе | |
| 12 | 009087580 | Locknut | Нет на складе | |
| 13 | 009103530 | Washer | Нет на складе | |
| 14 | 002299490 | Rubber plate | Нет на складе | |
| 15 | 002300132 | Guard ring | Нет на складе | |
| 16 | 009240020 | Tube clip | Нет на складе | |
| 17 | 009006360 | Hex head bolt | Нет на складе | |
| 18 | 009559140 | Double universal joint | Нет на складе | |
| 19 | 009011321 | Hex head bolt | Нет на складе | |
| 20 | 009032140 | Allen screw | Нет на складе | |
| 21 | 009099121 | Detent edged washer | Нет на складе | |
| 22 | 001535161 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
