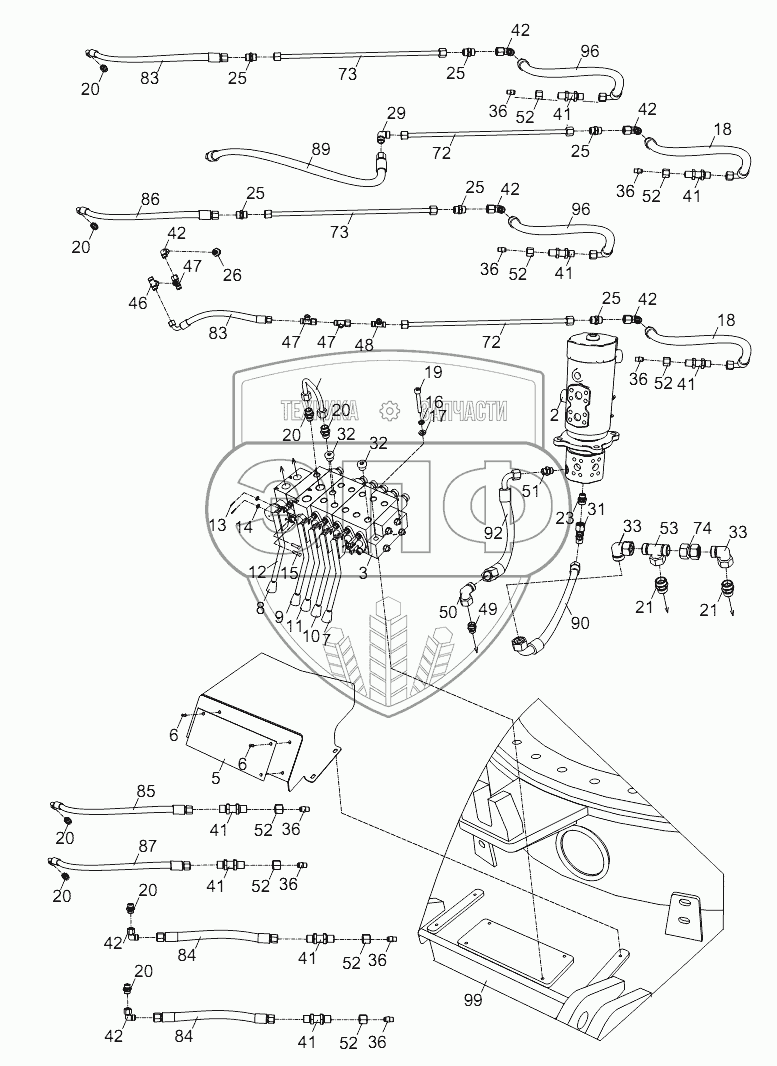

Каталог запасных частей к технике: Zoomlion ZCC1100H. PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111710000000Y
2
3
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
20
20
20
20
20
21
21
23
25
25
25
25
25
25
26
29
31
32
32
33
33
36
36
36
36
36
36
36
36
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
46
47
47
47
48
49
50
51
52
52
52
52
52
52
52
52
53
72
72
73
73
74
83
83
84
84
85
86
87
89
90
92
96
96
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00663111710000000 | 00663111710000000 | Pipe layout – undercarriage hydraulic system | Нет на складе | |
| 2 | 1011200029 | Central revolving joint | Нет на складе | |
| 3 | 1010300307 | Undercarriage control valve | Нет на складе | |
| 5 | 00663114801801010 | Indicating plate of undercarriage control va lve | Нет на складе | |
| 6 | 1040100038 | Screw | Нет на складе | |
| 7 | 1031700007 | Control lever sleeve | Нет на складе | |
| 8 | 1031700006 | Control lever sleeve | Нет на складе | |
| 9 | 1031700008 | Control lever sleeve | Нет на складе | |
| 10 | 1031700005 | Control lever sleeve | Нет на складе | |
| 11 | 1031700004 | Control lever sleeve | Нет на складе | |
| 12 | 00663114801810000 | Control lever | Нет на складе | |
| 13 | 1040500056 | Pin | Нет на складе | |
| 14 | 1040300048 | Washer | Нет на складе | |
| 15 | 1040500055 | Pin spindle | Нет на складе | |
| 16 | 1040300063 | Washer | Нет на складе | |
| 17 | 1040300066 | Washer | Нет на складе | |
| 18 | 1140201582 | Hose assy | Нет на складе | |
| 19 | 1040100060 | Screw | Нет на складе | |
| 20 | 1140100692 | Fitting | Нет на складе | |
| 21 | 1140100591 | Fitting | Нет на складе | |
| 23 | 1140102153 | Pipe fitting | Нет на складе | |
| 25 | 1140100583 | Fitting | Нет на складе | |
| 26 | 1140101790 | Pipe fitting | Нет на складе | |
| 29 | 1140100596 | Fitting | Нет на складе | |
| 31 | 1140102995 | Fitting | Нет на складе | |
| 32 | 1140101313 | Blanking plug | Нет на складе | |
| 33 | 1140100633 | Fitting | Нет на складе | |
| 36 | 1140101304 | Blanking plug | Нет на складе | |
| 41 | 1140100525 | Fitting | Нет на складе | |
| 42 | 1140100597 | Fitting | Нет на складе | |
| 46 | 1140100649 | Fitting | Нет на складе | |
| 47 | 1140100647 | Fitting | Нет на складе | |
| 48 | 1140100526 | Fitting | Нет на складе | |
| 49 | 1140100695 | Fitting | Нет на складе | |
| 50 | 1140100587 | Fitting | Нет на складе | |
| 51 | 1140100618 | Fitting | Нет на складе | |
| 52 | 1040200041 | Nut | Нет на складе | |
| 53 | 1140100428 | Fitting | Нет на складе | |
| 72 | 00663111705030000 | Steel pipe assy | Нет на складе | |
| 73 | 00663111705040000 | Steel pipe assy | Нет на складе | |
| 74 | 00663111705010000 | Steel pipe assy | Нет на складе | |
| 83 | 1140218484 | Hose assy | Нет на складе | |
| 84 | 1140207150 | Hose assy | Нет на складе | |
| 85 | 1140201455 | Hose assy | Нет на складе | |
| 86 | 1140203041 | Hose assy | Нет на складе | |
| 87 | 1140220545 | Hose assy | Нет на складе | |
| 89 | 1140201751 | Hose assy | Нет на складе | |
| 90 | 1140215332 | Hose assy | Нет на складе | |
| 92 | 1140221269 | Hose assy | Нет на складе | |
| 96 | 1140214291 | Hose assy | Нет на складе | |
| 99 | 00663112800000000 | Undercarriage central section assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
