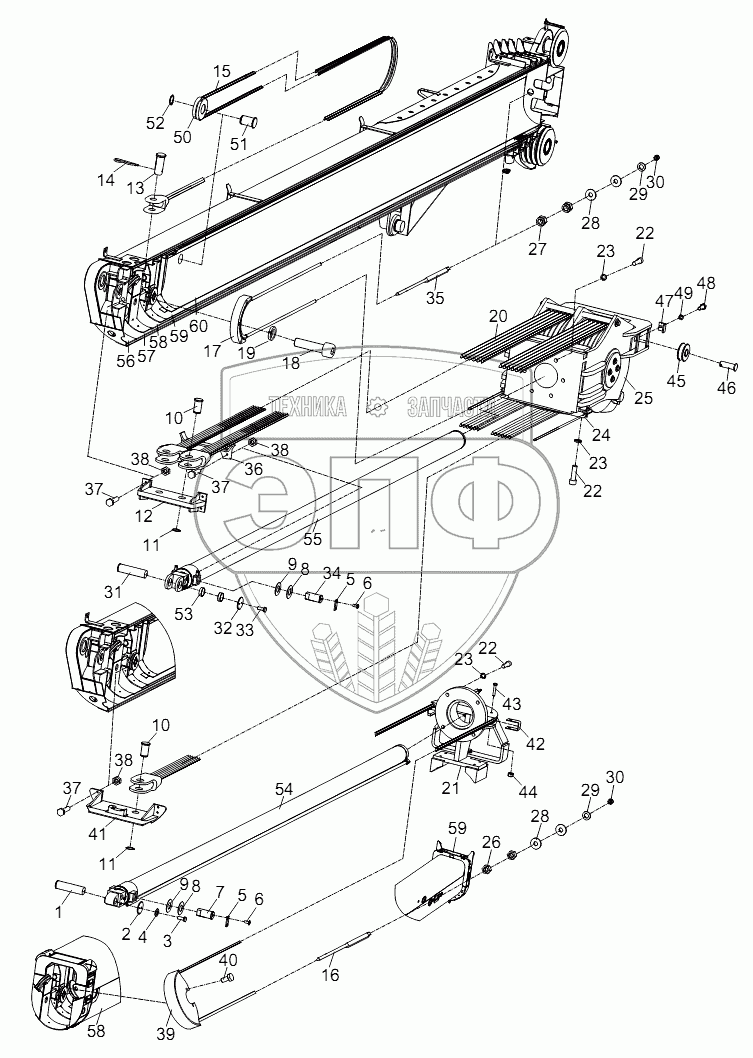

Каталог запасных частей к технике: Zoomlion RT-100. TELESCOPING MECHANISM
1
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
37
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00756301800000000 | 00756301800000000 | Telescoping mechanism | Нет на складе | |
| 1 | 00756301800001010 | Pin | Нет на складе | |
| 2 | 006340000024 | Retaining ring 90 | Нет на складе | |
| 3 | 1040000114 | Bolt | Нет на складе | |
| 4 | 1040300067 | Washer | Нет на складе | |
| 5 | 00756301800001020 | Baffle | Нет на складе | |
| 6 | 1040100075 | Screw | Нет на складе | |
| 7 | 00756301800001030 | Shaft | Нет на складе | |
| 8 | 00756301800001040 | Adjusting pad | Нет на складе | |
| 9 | 00756301800001050 | Adjusting pad | Нет на складе | |
| 10 | 00756301800001060 | Pin | Нет на складе | |
| 11 | 1040300017 | Retainer ring | Нет на складе | |
| 12 | 00756301800200000 | Securing bracket for wire rope | Нет на складе | |
| 13 | 00756301800001070 | Pin | Нет на складе | |
| 14 | 006340000029 | Spring-loaded pin | Нет на складе | |
| 15 | 00756301800400000 | Boom extension rope II | Нет на складе | |
| 16 | 00756301800600000 | Boom retraction rope I | Нет на складе | |
| 17 | 00756301800001080 | Guard board | Нет на складе | |
| 18 | 1040100073 | Screw | Нет на складе | |
| 19 | 1040300063 | Washer | Нет на складе | |
| 20 | 00756301800800000 | Boom extension rope I | Нет на складе | |
| 21 | 00756301801000000 | Guide seat | Нет на складе | |
| 22 | 1040100089 | Screw | Нет на складе | |
| 23 | 1040300054 | Washer | Нет на складе | |
| 24 | 00756301801200000 | Wire rope protecting casing | Нет на складе | |
| 25 | 00756301801400000 | Roller head assy | Нет на складе | |
| 26 | 1040200097 | Nut | Нет на складе | |
| 27 | 1040200741 | Nut | Нет на складе | |
| 28 | 00755901800001070 | Washer | Нет на складе | |
| 29 | 1040300053 | Washer | Нет на складе | |
| 30 | 1040200507 | Nut | Нет на складе | |
| 31 | 00756301800001100 | Shaft | Нет на складе | |
| 32 | 006340000005 | Retaining ring 120 | Нет на складе | |
| 33 | 1040000108 | Bolt | Нет на складе | |
| 34 | 00756301800001110 | Shaft | Нет на складе | |
| 35 | 00756301801600000 | Boom retraction rope II | Нет на складе | |
| 36 | 00756301801800000 | Wire rope protection | Нет на складе | |
| 37 | 1040000152 | Bolt | Нет на складе | |
| 38 | 1040200113 | Nut | Нет на складе | |
| 39 | 00756301802000000 | Pulley housing | Нет на складе | |
| 40 | 1040000098 | Bolt | Нет на складе | |
| 41 | 00756301802200000 | Wire rope support | Нет на складе | |
| 42 | 00756301800001120 | Baffle | Нет на складе | |
| 43 | 1040000199 | Bolt | Нет на складе | |
| 44 | 1040200192 | Nut | Нет на складе | |
| 45 | 00755901801200000 | Roller | Нет на складе | |
| 46 | 00755901800001100 | Shaft | Нет на складе | |
| 47 | 00755901800001090 | Plate | Нет на складе | |
| 48 | 1040000109 | Bolt | Нет на складе | |
| 49 | 1040300062 | Washer | Нет на складе | |
| 50 | 00756301802400000 | Wheel | Нет на складе | |
| 51 | 00756301800001130 | Pin | Нет на складе | |
| 52 | 1040300096 | Retainer ring | Нет на складе | |
| 53 | 00756301800001140 | Sheath | Нет на складе | |
| 54 | TelescopingcylinderI | Telescoping cylinder I | Нет на складе | |
| 55 | TelescopingcylinderII | Telescoping cylinder II | Нет на складе | |
| 56 | Basicboomassy | Basic boom assy | Нет на складе | |
| 57 | Telescopicboom1 | Telescopic boom section 1 assy | Нет на складе | |
| 58 | Telescopicboom2 | Telescopic boom section 2 assy | Нет на складе | |
| 59 | Telescopicboom3 | Telescopic boom section 3 assy | Нет на складе | |
| 60 | Telescopicboom4 | Telescopic boom section 4 assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
