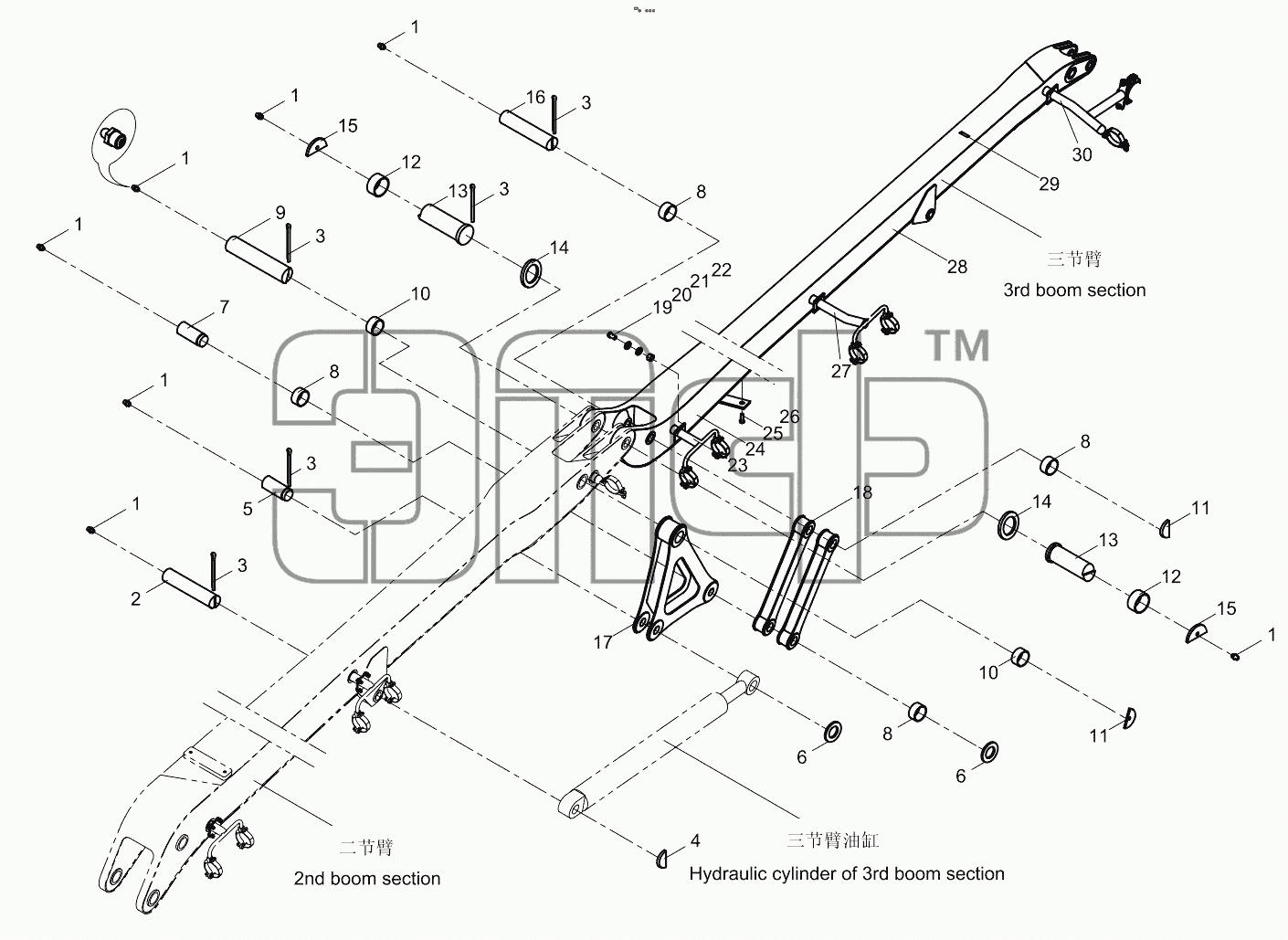

Каталог запасных частей к технике: Zoomlion 33X-4Z. Three-section arm 001615406A0300000
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1080000007 | Oil cup | Нет на складе | |
| 2 | 001615406A0000008 | Axis | Нет на складе | |
| 3 | 1040500227 | Pin | Нет на складе | |
| 4 | 001607106A0000035 | Pallet | Нет на складе | |
| 5 | 001615406A0000012 | Axis | Нет на складе | |
| 6 | 001607106A0000042 | Card board | Нет на складе | |
| 7 | 001615406A0000017 | Axis | Нет на складе | |
| 8 | 001607106A0000023 | Copper sleeve | Нет на складе | |
| 9 | 001615406A0000013 | Axis | Нет на складе | |
| 10 | 001607106A0000019 | Copper sleeve | Нет на складе | |
| 11 | 001607106A0000039 | Card board | Нет на складе | |
| 12 | 001615406A0000015 | Copper sleeve | Нет на складе | |
| 13 | 001615406A0000014 | Axis | Нет на складе | |
| 14 | 001607206A0000055 | Card board | Нет на складе | |
| 15 | 001607106A0000037 | Card board | Нет на складе | |
| 16 | 001615406A0000016 | Axis | Нет на складе | |
| 17 | 001615406A2200000 | Curved connecting rod | Нет на складе | |
| 18 | 001615406A2300000 | Direct connecting rod | Нет на складе | |
| 19 | 1040000119 | Bolt | Нет на складе | |
| 20 | 1040300055 | Washer | Нет на складе | |
| 21 | 1040300068 | Washer | Нет на складе | |
| 22 | 1040200112 | Nut | Нет на складе | |
| 23 | 001615406A0330000 | Bracket a | Нет на складе | |
| 24 | 001615406A0320000 | Welding diagram of three-section arm hydraulic accessories | Нет на складе | |
| 25 | 1040000069 | Bolt | Нет на складе | |
| 26 | 001607106A0300001 | Cushion | Нет на складе | |
| 27 | 001615406A0340000 | Bracket b | Нет на складе | |
| 28 | 001615406A0310000 | Three-section arm structure | Нет на складе | |
| 29 | 001605106A0300020 | Speaker mounting plate | Нет на складе | |
| 30 | 001615406A0350000 | Bracket c | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
