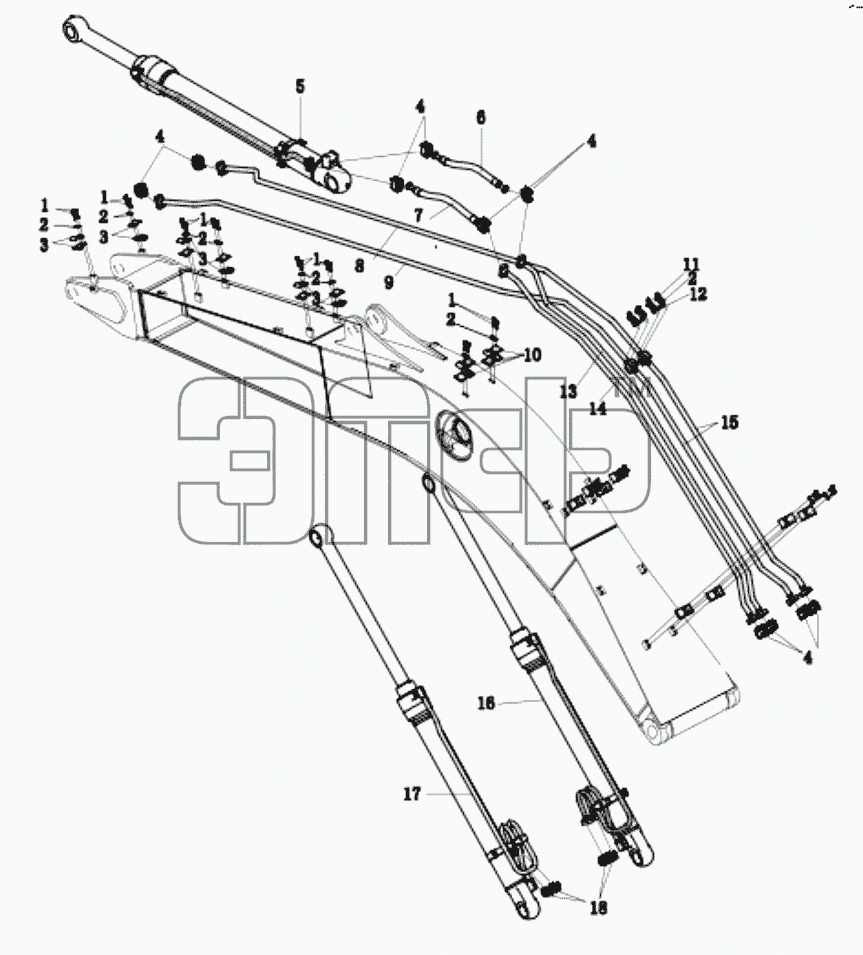

Каталог запасных частей к технике: XGMA XG822EL. WORK EQUIPMENT PIPING
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 04B0248 | SCREW | Нет на складе | |
| 2 | 06B0013 | Washer | Нет на складе | |
| 3 | 82A0732 | CLIP | Нет на складе | |
| 4 | 15C0095 | FLANGE | Нет на складе | |
| 5 | 10C1234 | CYLINDER, ARM | Нет на складе | |
| 5 | 10C1591 | CYLINDER, ARM | Нет на складе | |
| 6 | 07C1392 | HOSE ASSEMBLY | Нет на складе | |
| 7 | 07C1393 | HOSE ASSEMBLY | Нет на складе | |
| 8 | 17D3660 | PIPE | Нет на складе | |
| 9 | 17D3668 | PIPE | Нет на складе | |
| 10 | 82A0728 | CLIP | Нет на складе | |
| 11 | 04B0135 | SCREW | Нет на складе | |
| 12 | 10B0152 | O-RING | Нет на складе | |
| 12 | 10B1438 | O-RING | Нет на складе | |
| 13 | 17D3680 | PIPE | Нет на складе | |
| 14 | 17D3676 | PIPE | Нет на складе | |
| 15 | 17D3659 | PIPE | Нет на складе | |
| 16 | 10C1229 | CYLINDER, BOOM(R) | Нет на складе | |
| 16 | 10C1590 | CYLINDER, BOOM(R) | Нет на складе | |
| 17 | 10C1231 | CYLINDER, BOOM(L) | Нет на складе | |
| 17 | 10C1589 | CYLINDER, BOOM(L) | Нет на складе | |
| 18 | 15C0005 | FLANGE | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
