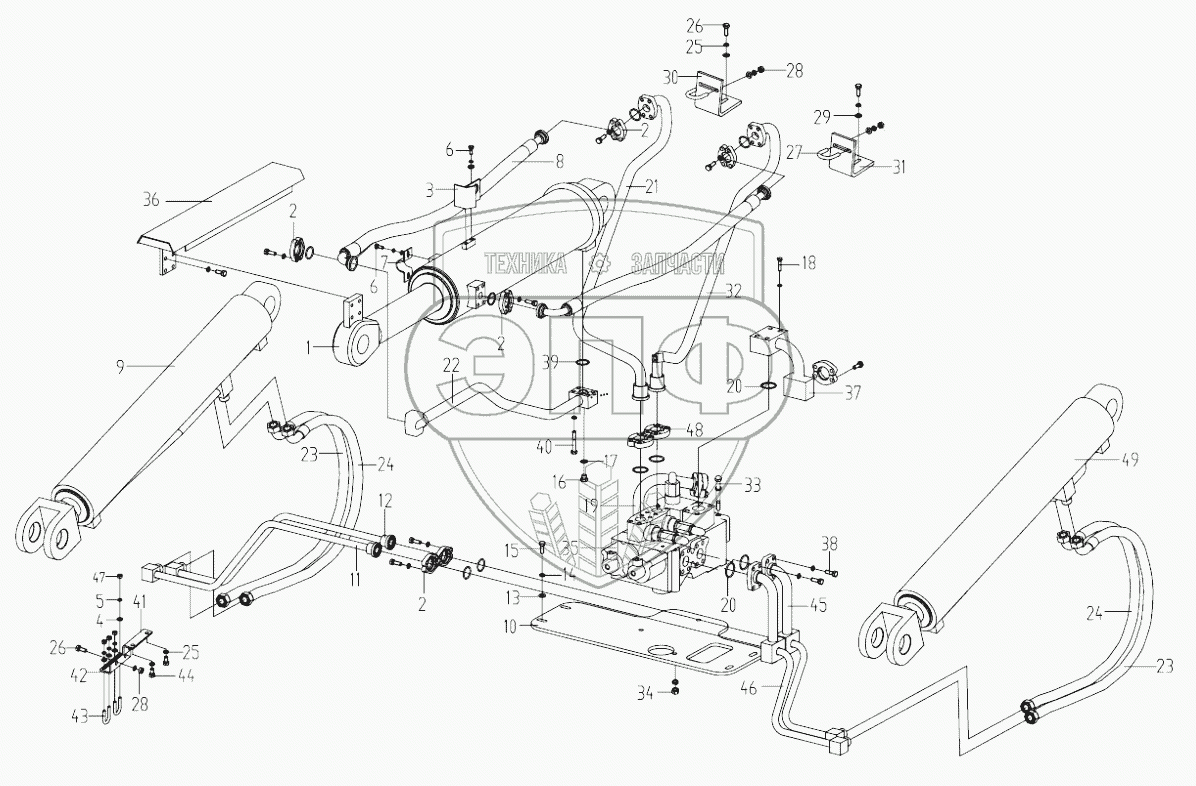

Каталог запасных частей к технике: XCMG ZL30BR. Hydraulic operating system
1
1
2
2
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803082954 | Cylinder | Нет на складе | |
| 1 | 803004330 | Цилиндр поворотного ковша | Нет на складе | |
| 2 | 805002289 | Flange component | Нет на складе | |
| 3 | 9362579 | Support | Нет на складе | |
| 4 | 805300010 | Шайба 8 | Нет на складе | |
| 5 | 805300069 | Шайба 8 | Нет на складе | |
| 6 | 805000018 | Болт М8х20 | Нет на складе | |
| 7 | 252600545 | Нажимная планка | Нет на складе | |
| 8 | 252600549 | Резиновая типа F | Нет на складе | |
| 9 | 803004333 | Cylinder | Нет на складе | |
| 9 | 803082955 | Cylinder | Нет на складе | |
| 10 | 252600650 | Упорная планка распределительного клапана | Нет на складе | |
| 11 | 252600651 | Право-передняя стальная труба стрелы | Нет на складе | |
| 12 | 252600652 | Право-задняя стальная труба стрелы | Нет на складе | |
| 13 | 805300020 | Шайба 12 | Нет на складе | |
| 14 | 805300018 | Шайба 12 | Нет на складе | |
| 15 | 805000048 | Болт M12x35 | Нет на складе | |
| 16 | 803107807 | Пробка M14x1.5 | Нет на складе | |
| 17 | 805301410 | Шайба 14 | Нет на складе | |
| 18 | 805000169 | Screw | Нет на складе | |
| 19 | 252600723 | Всасывающая труба распределительного клапана | Нет на складе | |
| 20 | 801100148 | О-образное уплотнительное кольцо | Нет на складе | |
| 21 | 252600829 | Правая стальная труба цилиндра опрокидывающего ковша | Нет на складе | |
| 22 | 252600562 | Стальная труба в сборе | Нет на складе | |
| 23 | 252600556 | Резиновая труба в сборе | Нет на складе | |
| 24 | 252600557 | Резиновая труба в сборе | Нет на складе | |
| 25 | 805300014 | Шайба 10 | Нет на складе | |
| 26 | 805000727 | Болт М10х25 | Нет на складе | |
| 27 | 269900197 | U-образный болт | Нет на складе | |
| 28 | 805200048 | Гайка М10 | Нет на складе | |
| 29 | 805300017 | Шайба 10 | Нет на складе | |
| 30 | 252600546 | Упорная планка | Нет на складе | |
| 31 | 252600546 | Упорная планка | Нет на складе | |
| 32 | 252600830 | Левая стальная труба цилиндра опрокидывающего ковша | Нет на складе | |
| 33 | 805002251 | Шпилька M12x180 | Нет на складе | |
| 34 | 805200049 | Гайка М12 | Нет на складе | |
| 35 | 803004096 | Distribution valve | Нет на складе | |
| 36 | 252600657 | Защитный кожух | Нет на складе | |
| 37 | 252600655 | Обратная стальная труба распределительного клапана | Нет на складе | |
| 38 | 805000043 | Болт М10х30 | Нет на складе | |
| 39 | 801100068 | О-образное кольцо 32.5x3.55G | Нет на складе | |
| 40 | 805000401 | Болт M10x65 | Нет на складе | |
| 41 | 252600547 | Верхний опорный лист | Нет на складе | |
| 42 | 252600548 | Нижняя упорная планка | Нет на складе | |
| 43 | 250100362 | U-образный болт | Нет на складе | |
| 44 | 805000714 | Болт М10х20 | Нет на складе | |
| 45 | 252600807 | Лево-задняя стальная труба стрелы | Нет на складе | |
| 46 | 252600808 | Лево-передняя стальная труба стрелы | Нет на складе | |
| 47 | 805200045 | Гайка М8 | Нет на складе | |
| 48 | 803164272 | Блок фланцев | Нет на складе | |
| 49 | 803004334 | Cylinder | Нет на складе | |
| 49 | 803082956 | Cylinder | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
