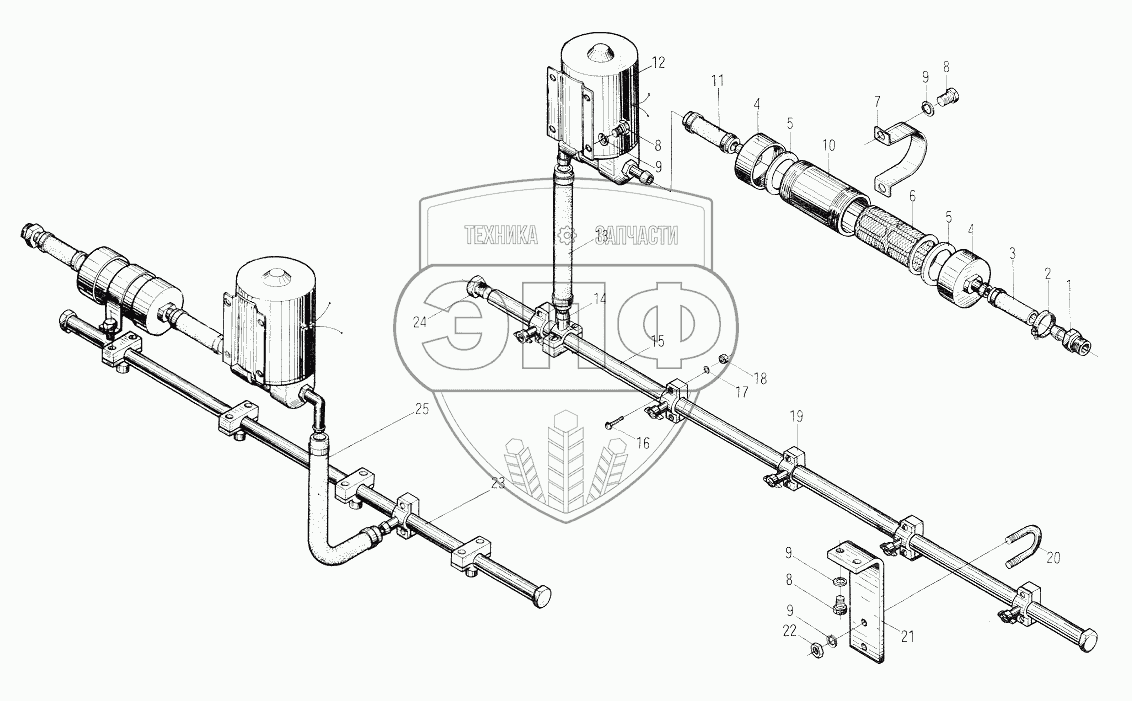

Каталог запасных частей к технике: XCMG YL16 (YL20). YL20 Sprinkler
1
2
3
4
4
5
5
6
7
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | YZC7-7-1-7-6 | Adapter | Нет на складе | |
| 2 | Ox/19-29 | Hose clamp | Нет на складе | |
| 3 | YL20-9-5 | Hose 13x70 | Нет на складе | |
| 4 | YZC7-7-W-1-4 | Cover | Нет на складе | |
| 5 | YZC7-7-1-7-1-1 | Ring | Нет на складе | |
| 6 | YZC7-7-1-7-1-3 | Strainer | Нет на складе | |
| 7 | YZC7-7-1-2- | Clip | Нет на складе | |
| 8 | M8x16/GB5783 | Hex. bolt | Нет на складе | |
| 9 | 8/GB93 | Spring washer | Нет на складе | |
| 10 | YZC7-7-W-1-2 | Cartridge | Нет на складе | |
| 11 | YL20-9-4 | Hose 13x90 | Нет на складе | |
| 12 | WFB-1 | Pump 24V | Нет на складе | |
| 13 | YL20-9-3 | Hose 13x220 | Нет на складе | |
| 14 | YZC7-7-1-4 | Union assembly | Нет на складе | |
| 15 | YL20-9-11 | Sprinkler tube | Нет на складе | |
| 16 | M4x25/GB67 | Btton head screw | Нет на складе | |
| 17 | 4/GB93 | Spring washer | Нет на складе | |
| 18 | M4/GB6170 | Hex. nut | Нет на складе | |
| 19 | YZC7-7-1-6A | Spraging assembly | Нет на складе | |
| 20 | YL16-9-18 | Clamp | Нет на складе | |
| 21 | YL20-9-10 | Carrier | Нет на складе | |
| 22 | M8/GB6170 | Hex. nut | Нет на складе | |
| 23 | YL20-9-7 | Sprinkler tube | Нет на складе | |
| 24 | YZC7-7-1-8 | Plug | Нет на складе | |
| 25 | YL20-9-6 | Hose 13x410 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
