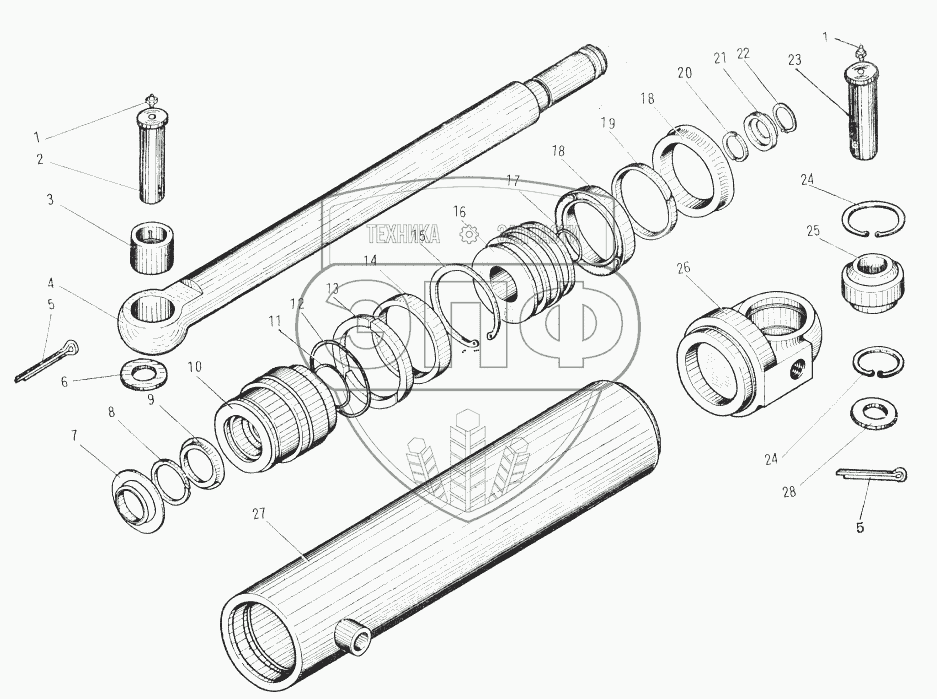

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16 Hydraulic Cylinder
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M10x1/GB1152 | Nipple | Нет на складе | |
| 2 | 3Y15-6-2 | Pin | Нет на складе | |
| 3 | 3Y15-6-1-11 | Bushing | Нет на складе | |
| 4 | 3Y15-6-1-6 | Piston rod | Нет на складе | |
| 5 | 6x60/GB91 | Cotter pin | Нет на складе | |
| 6 | 30/GB97 | Flat washer | Нет на складе | |
| 7 | J-type seal | J-type seal 40 | Нет на складе | |
| 8 | 3Y15-6-1-9 | Retaining ring | Нет на складе | |
| 9 | Yx-type seal | Yx-type seal d40 | Нет на складе | |
| 10 | 3Y15-6-1-7 | Guide sleeve | Нет на складе | |
| 11 | 45x3.1/GB1235 | O-type seal | Нет на складе | |
| 12 | 90x3.1/GB1235 | O-type seal | Нет на складе | |
| 13 | 3Y15-6-1-8 | Clip for hole | Нет на складе | |
| 14 | 3Y15-6-1-10 | Retaining sleeve | Нет на складе | |
| 15 | 80/GB894 | Retaining ring | Нет на складе | |
| 16 | 3Y15-6-1-5 | Piston | Нет на складе | |
| 17 | 32x3.1/GB1235 | O-type seal | Нет на складе | |
| 18 | D90/Q/ZB248 | Yx-type seal | Нет на складе | |
| 19 | 3Y15-6-1-4 | Suporting ring | Нет на складе | |
| 20 | 3Y15-6-1-3 | Clip for shaft | Нет на складе | |
| 21 | 3Y15-6-1-2 | Retainer for clip | Нет на складе | |
| 22 | 32/GB894 | Retaining ring | Нет на складе | |
| 23 | 3Y15-6-4 | Pin | Нет на складе | |
| 24 | 62/GB893 | Retaining ring | Нет на складе | |
| 25 | UC40/GB304 | Moving bearing | Нет на складе | |
| 26 | 3Y15-6-1-1 | Cylinder head | Нет на складе | |
| 27 | 3Y15-6-1-1 | Cylinder head | Нет на складе | |
| 28 | 42/GB97 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
