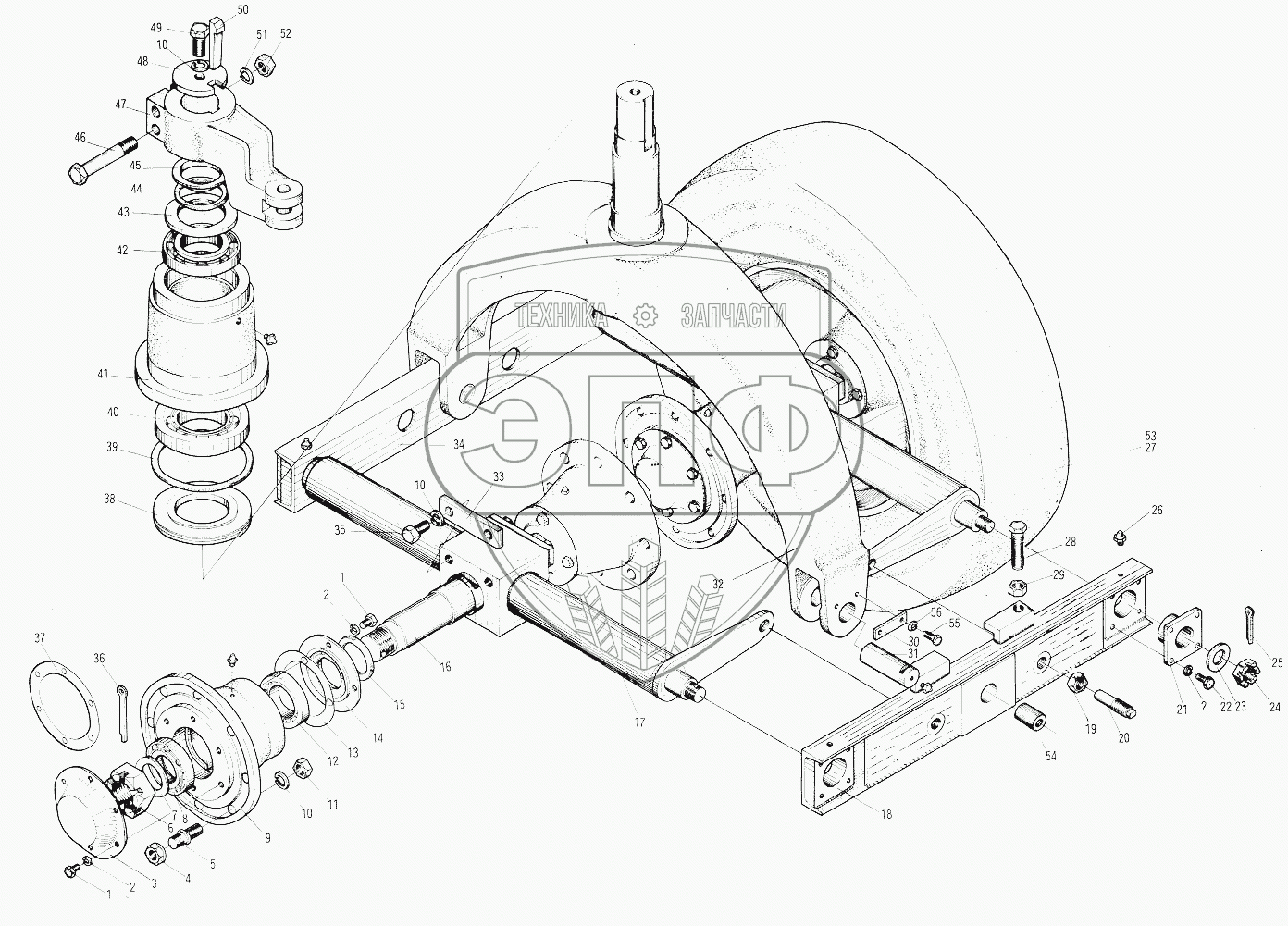

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16 Front Wheel Assembly
1
1
2
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M10x20/GB5783 | Hex. bolt | Нет на складе | |
| 2 | 10/GB93 | Spring washer | Нет на складе | |
| 3 | YL16-7-8 | Bearing cap | Нет на складе | |
| 4 | СА10-310 3018 | Spherical nut | Нет на складе | |
| 5 | YL16-7-9 | Stud | Нет на складе | |
| 6 | YL16-7-7 | Castle nut | Нет на складе | |
| 7 | YL16-7-6 | Washer | Нет на складе | |
| 8 | 7213/GB297 | Single row conical roller bearing | Нет на складе | |
| 9 | YL16-7-5A | Tyre seat | Нет на складе | |
| 10 | 20/GB93 | Spring washer | Нет на складе | |
| 11 | M20x1.5/GB6176 | Hex. nut | Нет на складе | |
| 12 | 7214/GB297 | Single row taper roller bearing | Нет на складе | |
| 13 | YL16-7-11 | Fibre pad | Нет на складе | |
| 14 | YL16-7-4 | End cover | Нет на складе | |
| 15 | YL16*7-3 | Seal ring | Нет на складе | |
| 16 | YL16-7-1 | Front wheel axle | Нет на складе | |
| 17 | YL16-7-3 | Rotation shaft | Нет на складе | |
| 18 | YL16-7-4 | End cover | Нет на складе | |
| 19 | M22x1.5/GB6171 | Hex. nut | Нет на складе | |
| 20 | YL16-7-13 | Pin | Нет на складе | |
| 21 | YL16-7-16 | Sleeve | Нет на складе | |
| 22 | M10x30/GB5783 | Hex. bolt | Нет на складе | |
| 23 | YL16-7-15 | Washer | Нет на складе | |
| 24 | YL16-7-14 | Castle nut | Нет на складе | |
| 25 | 6x70/GB91 | Cotter pin | Нет на складе | |
| 26 | M10x1/GB1152 | Nipple | Нет на складе | |
| 27 | 9.00-20 | Tyre | Нет на складе | |
| 28 | YL16-7-12 | Setting screw- | Нет на складе | |
| 29 | M20x1.5/GB6176 | Hex. nut | Нет на складе | |
| 30 | 3Y15-2-9 | Retainer | Нет на складе | |
| 31 | YL16-7-17 | Pin | Нет на складе | |
| 32 | YL16-7A-1 | Fork assembly | Нет на складе | |
| 33 | YL16-7-2 | Clamp | Нет на складе | |
| 34 | YL16-7-2 | Clamp | Нет на складе | |
| 35 | M20x40/GB5783 | Hex. bolt | Нет на складе | |
| 36 | 10x110/GB91 | Cotter pin | Нет на складе | |
| 37 | YL16-7-10 | Fibre pad | Нет на складе | |
| 38 | 3Y15-2-1 | Lower filling plate | Нет на складе | |
| 39 | 3Y15-2-2 | Felt oil seal | Нет на складе | |
| 40 | 7222/GB297 | Single row conical roller bearing | Нет на складе | |
| 41 | 3Y15-2-8 | Bearing seat | Нет на складе | |
| 42 | 7217/GB297 | Single row conical roller bearing | Нет на складе | |
| 43 | 3Y15-2-6 | Upper filling plate | Нет на складе | |
| 44 | 3Y15-2-7 | Felt oil seal | Нет на складе | |
| 45 | 3Y15-2-5 | Sleeve | Нет на складе | |
| 46 | M20x160/GB5782 | Hex. bolt | Нет на складе | |
| 47 | 3Y15-2-3 | Steering arm | Нет на складе | |
| 48 | 3Y15-2-4 | Clamp | Нет на складе | |
| 49 | M20x50/GB5783 | Hex. bolt | Нет на складе | |
| 50 | 22x110/GB1565 | Hook head wedge key | Нет на складе | |
| 51 | 20/GB93 | Spring washer | Нет на складе | |
| 52 | M20/GB6170 | Hex. nut | Нет на складе | |
| 53 | 7.0-20 | Rim | Нет на складе | |
| 54 | 3Y15-5-10 | Sleeve | Нет на складе | |
| 55 | M12x25/GB5783 | Hex. bolt | Нет на складе | |
| 56 | 12/GB93 | Spring washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
