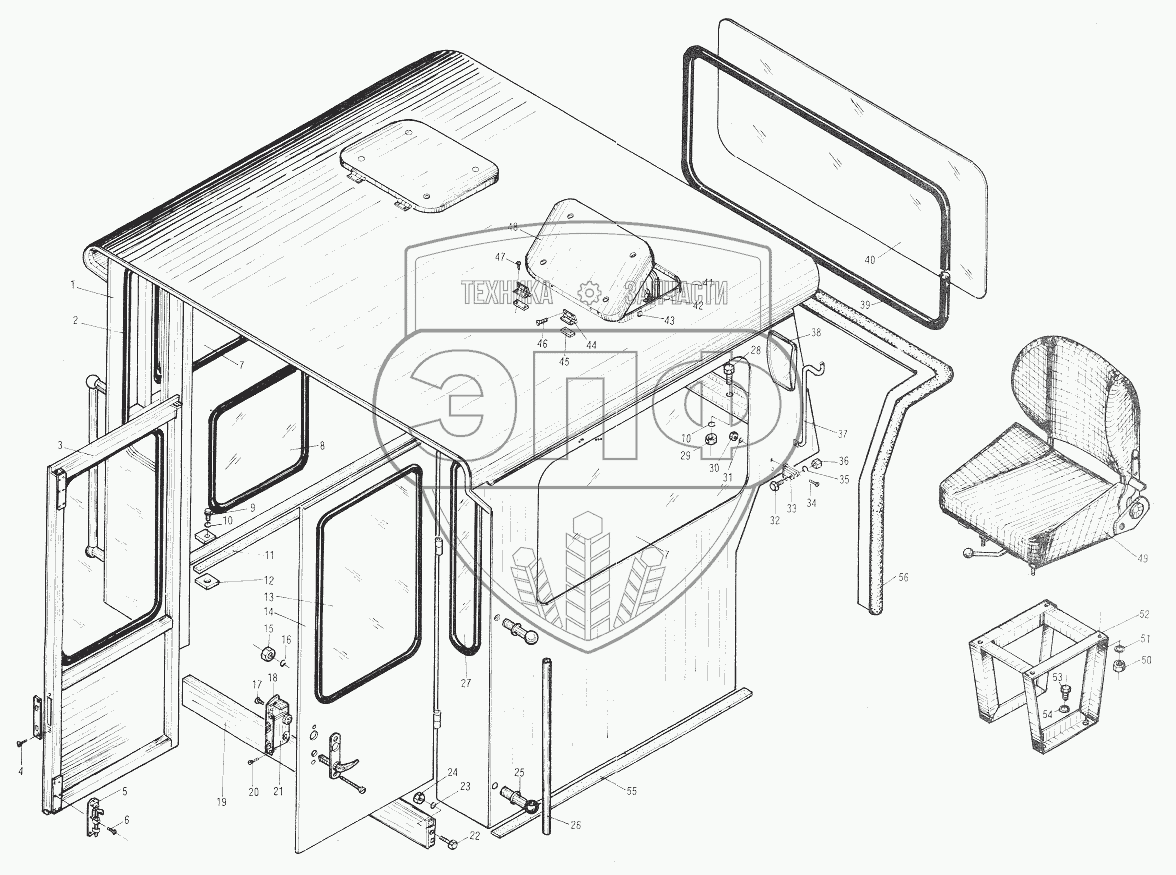

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16 Cab and Seat
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | YL16-11-1 | Cab frame | Нет на складе | |
| 2 | YL16-11-4 | Glass | Нет на складе | |
| 3 | YL16-11-8 | Right door | Нет на складе | |
| 4 | M5x10/GB68 | Counter sunk screw | Нет на складе | |
| 5 | Driven-in pin 5 | Driven-in pin 5 | Нет на складе | |
| 6 | M4x15/GB68 | Counter sunk screw | Нет на складе | |
| 7 | Siele window | Siele window | Нет на складе | |
| 8 | YL16-11-6 | Glass | Нет на складе | |
| 9 | M10x40/GB5783 | Hex. bolt | Нет на складе | |
| 10 | 10/GB93 | Spring washer | Нет на складе | |
| 11 | YL16-11-8 | Right door | Нет на складе | |
| 12 | YL16-11-10 | Nut | Нет на складе | |
| 13 | YL16-1W-3 | Glass | Нет на складе | |
| 14 | YL16-1W | Left door | Нет на складе | |
| 15 | M14/GB6170 | Hex. nut | Нет на складе | |
| 16 | 14/GB93 | Spring washer | Нет на складе | |
| 17 | M5x10/GB68 | Counter sunk screw | Нет на складе | |
| 18 | YL16-11-3 | Lock seat | Нет на складе | |
| 19 | YL16-11-6 | Glass | Нет на складе | |
| 20 | M5x10/GB68 | Counter sunk screw | Нет на складе | |
| 21 | 9141S8 | Door plate lock | Нет на складе | |
| 22 | M8x45/GB67 | Button head screw | Нет на складе | |
| 23 | 8/GB93 | Spring washer | Нет на складе | |
| 24 | M8/GB6170 | Hex. nut | Нет на складе | |
| 25 | YL16-11-5-2 | Support | Нет на складе | |
| 26 | YL16-11-5-1 | Steel pipe | Нет на складе | |
| 27 | YL16-11-7 | Glass | Нет на складе | |
| 28 | M10x40/GB5783 | Hex. bolt | Нет на складе | |
| 29 | M10/GB6170 | Hex. nut | Нет на складе | |
| 30 | M6/GB6170 | Hex. nut | Нет на складе | |
| 31 | 6/GB93 | Spring washer | Нет на складе | |
| 32 | M8x25/GB5783 | Hex. bolt | Нет на складе | |
| 33 | YL16-11-9 | Support | Нет на складе | |
| 34 | M6x18/GB67 | Button head screw | Нет на складе | |
| 35 | 8/GB93 | Spring washer | Нет на складе | |
| 36 | M8/GB6170 | Hex. nut | Нет на складе | |
| 37 | YL16-11-1 | Cab frame | Нет на складе | |
| 38 | 50 | Mirror | Нет на складе | |
| 39 | Lath, fillet | Lath, fillet | Нет на складе | |
| 40 | YL16-11-2 | Glass | Нет на складе | |
| 41 | YL16-11-4-2 | Small support | Нет на складе | |
| 42 | M8/GB6172 | Wing nut | Нет на складе | |
| 43 | M8/GB6170 | Hex. nut | Нет на складе | |
| 44 | Hinge 2 | Hinge 2 | Нет на складе | |
| 45 | YL16-11-4-1 | Packing-block | Нет на складе | |
| 46 | M4x10/GB68 | Counter sunk screw | Нет на складе | |
| 47 | M4x10/GB68 | Counter sunk screw | Нет на складе | |
| 48 | YL16-11-4-1 | Packing-block | Нет на складе | |
| 49 | Seat | Seat | Нет на складе | |
| 50 | M8/GB6170 | Hex. nut | Нет на складе | |
| 51 | 8/GB93 | Spring washer | Нет на складе | |
| 52 | YL16-00-5-1 | Chair leg | Нет на складе | |
| 53 | M10x25/GB5783 | Hex. bolt | Нет на складе | |
| 54 | 10/GB93 | Spring washer | Нет на складе | |
| 55 | YL16-11-9 | Support | Нет на складе | |
| 56 | 9 pad | 9 pad | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
