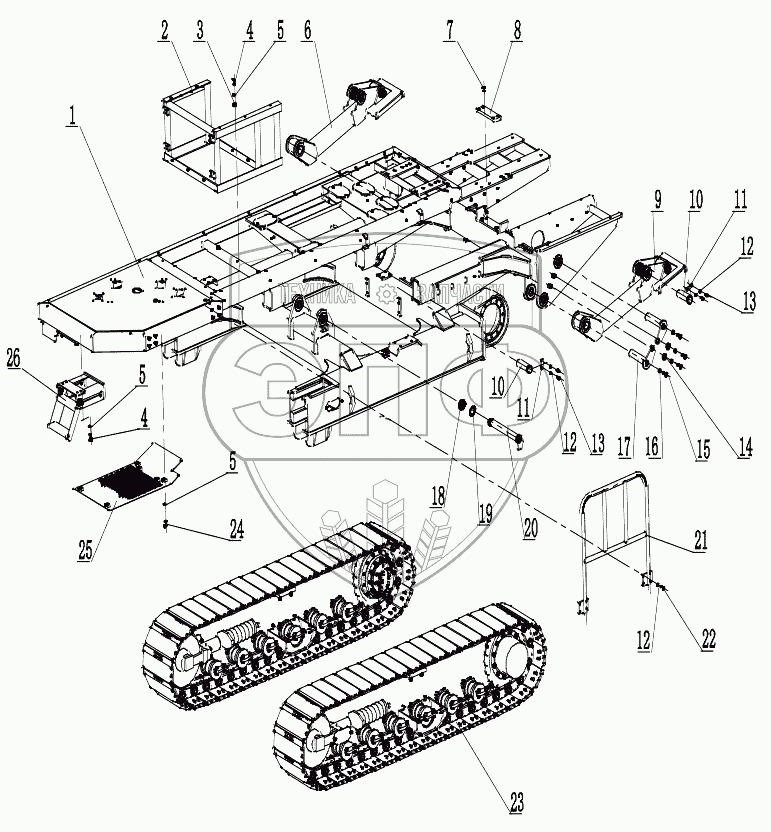

Каталог запасных частей к технике: XCMG XZ360E. 425402640 Chassis
1
2
3
4
4
5
5
5
6
7
8
9
10
10
11
11
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 425402651 | Main Frame | Нет на складе | |
| 2 | 425102741 | Bracket | Нет на складе | |
| 3 | 805200049 | Гайка М12 | Нет на складе | |
| 4 | 805000716 | Болт М12х30 | Нет на складе | |
| 5 | 805300018 | Шайба 12 | Нет на складе | |
| 6 | 425401792 | Right Outrigger | Нет на складе | |
| 7 | 805100525 | Bolt | Нет на складе | |
| 8 | 425101086 | Nylon block | Нет на складе | |
| 9 | 425401774 | Left Outrigger | Нет на складе | |
| 10 | 425401795 | Shaft | Нет на складе | |
| 11 | 425401794 | Cover | Нет на складе | |
| 12 | 805300014 | Шайба 10 | Нет на складе | |
| 13 | 805100173 | Bolt | Нет на складе | |
| 14 | 425101081 | Board | Нет на складе | |
| 15 | 805000013 | Болт M16x35 | Нет на складе | |
| 16 | 805300011 | Шайба 16 | Нет на складе | |
| 17 | 425101083 | Outrigger Shaft | Нет на складе | |
| 18 | 805203445 | Nut | Нет на складе | |
| 19 | 805300095 | Washer | Нет на складе | |
| 20 | 425402636 | Shaft | Нет на складе | |
| 21 | 425102728 | Guard | Нет на складе | |
| 22 | 805000043 | Болт М10х30 | Нет на складе | |
| 23 | 425402471 | Running Gear | Нет на складе | |
| 24 | 805100115 | Screw | Нет на складе | |
| 25 | 425102563 | Bottom Board | Нет на складе | |
| 26 | 425102562 | Footboard | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
