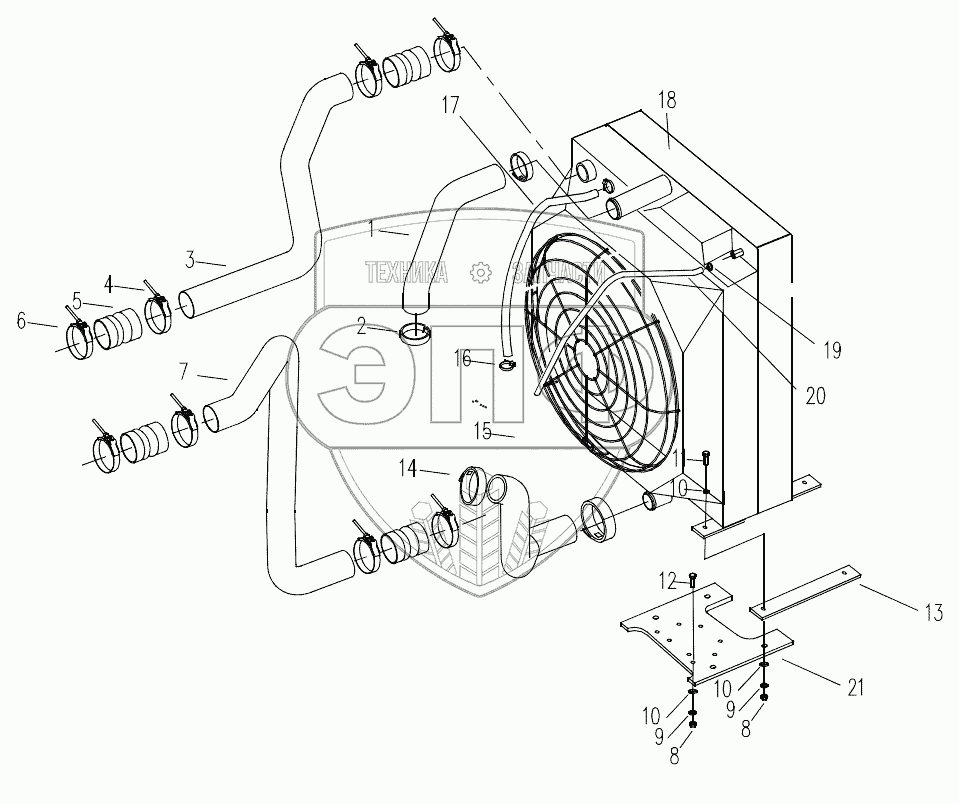

Каталог запасных частей к технике: XCMG XZ320. 0042407134 Radiator Assembly
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0042407140 | Pipe | Нет на складе | |
| 2 | 3001837 | T Clamp | Нет на складе | |
| 3 | 0042407138 | Pipe | Нет на складе | |
| 4 | 111010253 | T Clamp | Нет на складе | |
| 5 | 0042407135 | Tube | Нет на складе | |
| 6 | 111010230 | T Clamp | Нет на складе | |
| 7 | 0042407136 | Pipe | Нет на складе | |
| 8 | 104030086 | Nut | Нет на складе | |
| 9 | 104050013 | Washer | Нет на складе | |
| 10 | 104040082 | Washer | Нет на складе | |
| 11 | 104000225 | Bolt | Нет на складе | |
| 12 | 104000064 | Blot | Нет на складе | |
| 13 | 0042407139 | Rubber Board | Нет на складе | |
| 14 | 111010253 | T Clamp | Нет на складе | |
| 15 | 0042407137 | Pipe | Нет на складе | |
| 16 | 111010129 | Hose Clamp | Нет на складе | |
| 17 | 101028033 | Tube | Нет на складе | |
| 18 | 100010711 | Radiator | Нет на складе | |
| 19 | 111010095 | Hose Clamp | Нет на складе | |
| 20 | 101028034 | Tube | Нет на складе | |
| 21 | 0042407141 | Connecting Plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
