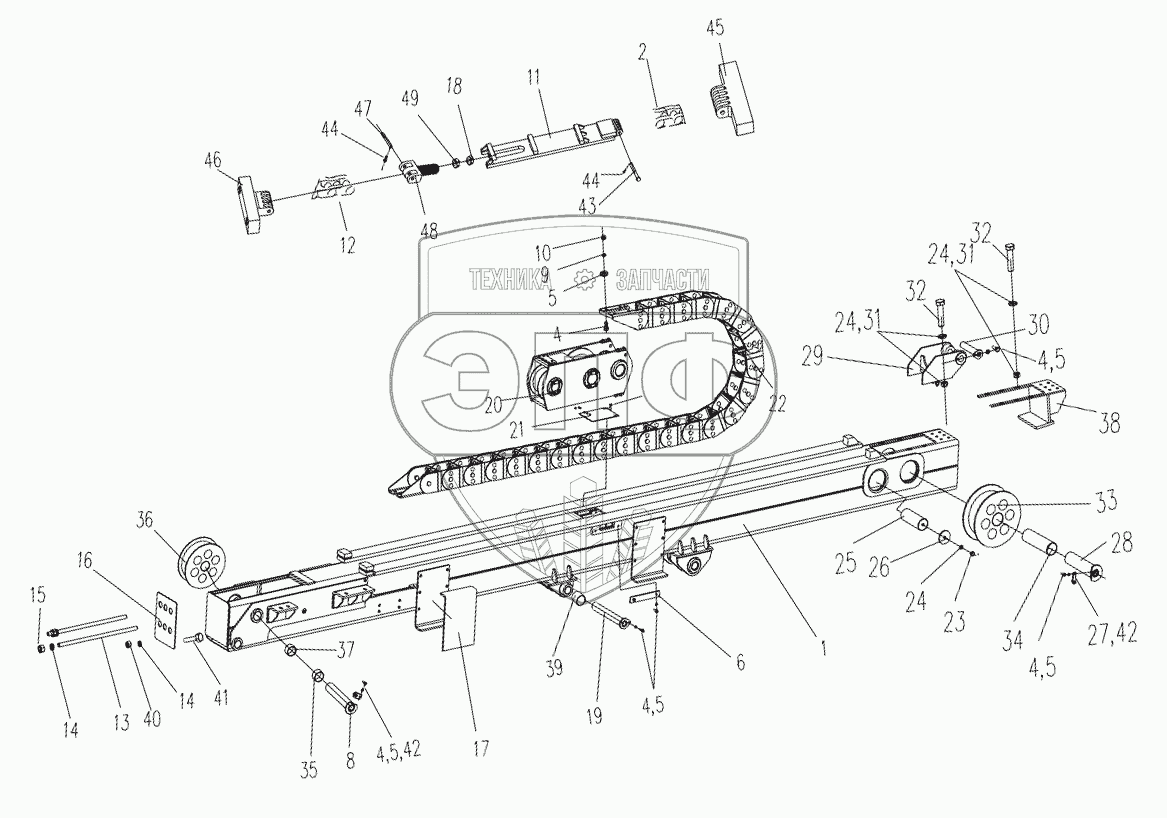

Каталог запасных частей к технике: XCMG XZ320. 0042202000 Drill Frame
1
2
4
4
4
4
4
5
5
5
5
5
6
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
42
43
44
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0042202001 | Frame | Нет на складе | |
| 2 | 103060305 | Chain | Нет на складе | |
| 3 | 103060304 | Hose Trac | Нет на складе | |
| 4 | 104000082 | Bolt M10X30 | Нет на складе | |
| 5 | 104040008 | Washer 10 | Нет на складе | |
| 6 | 0041602040 | Baffle | Нет на складе | |
| 7 | 104000077 | Bolt | Нет на складе | |
| 8 | 0041602056 | Axes | Нет на складе | |
| 9 | 104040030 | Washer 10 | Нет на складе | |
| 10 | 104030014 | Nut | Нет на складе | |
| 11 | 0042402033 | Slide Bar | Нет на складе | |
| 12 | 103060217 | Chain | Нет на складе | |
| 13 | 0041602050 | Stick | Нет на складе | |
| 14 | 104030039 | Nut | Нет на складе | |
| 15 | 104030154 | Nut | Нет на складе | |
| 16 | 0042402008 | Front Cover | Нет на складе | |
| 17 | 0042202011 | Cover | Нет на складе | |
| 18 | 104030230 | Nut | Нет на складе | |
| 19 | 0041602066 | Axes | Нет на складе | |
| 20 | 0042402038 | Frame | Нет на складе | |
| 21 | 0042402056 | Cover | Нет на складе | |
| 22 | 104020304 | Bolt | Нет на складе | |
| 23 | 104000090 | Bolt M8X16 | Нет на складе | |
| 24 | 104040007 | Washer 8 | Нет на складе | |
| 25 | 0042402055 | Pin | Нет на складе | |
| 26 | 0042402056 | Cover | Нет на складе | |
| 27 | 0041602087 | Baffle | Нет на складе | |
| 28 | 0042402057 | Pin | Нет на складе | |
| 29 | 0041602091 | Bracket | Нет на складе | |
| 30 | 0041602096 | Pin | Нет на складе | |
| 31 | 104030087 | Nut 16 | Нет на складе | |
| 32 | 104000245 | Bolt | Нет на складе | |
| 33 | 0042402060 | Roller | Нет на складе | |
| 34 | 105000179 | Spring Bushing | Нет на складе | |
| 35 | 0041602108 | Bushing | Нет на складе | |
| 36 | 0042402065 | Front Roller | Нет на складе | |
| 37 | 105000180 | Spring Bushing | Нет на складе | |
| 38 | 0042402012 | Mounting Plate | Нет на складе | |
| 39 | 105000138 | Spring Bushing | Нет на складе | |
| 40 | 104040022 | Washer 24 | Нет на складе | |
| 41 | 104000427 | Bolt | Нет на складе | |
| 42 | 0041602112 | Baffle | Нет на складе | |
| 43 | 0041602038 | Tapered Pin | Нет на складе | |
| 44 | 104070193 | Pin | Нет на складе | |
| 45 | 0041602039 | Coupler | Нет на складе | |
| 46 | 0041602048 | Stick | Нет на складе | |
| 47 | 004140237 | Pin | Нет на складе | |
| 48 | 0041602049 | Coupler | Нет на складе | |
| 49 | 104030231 | Nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
