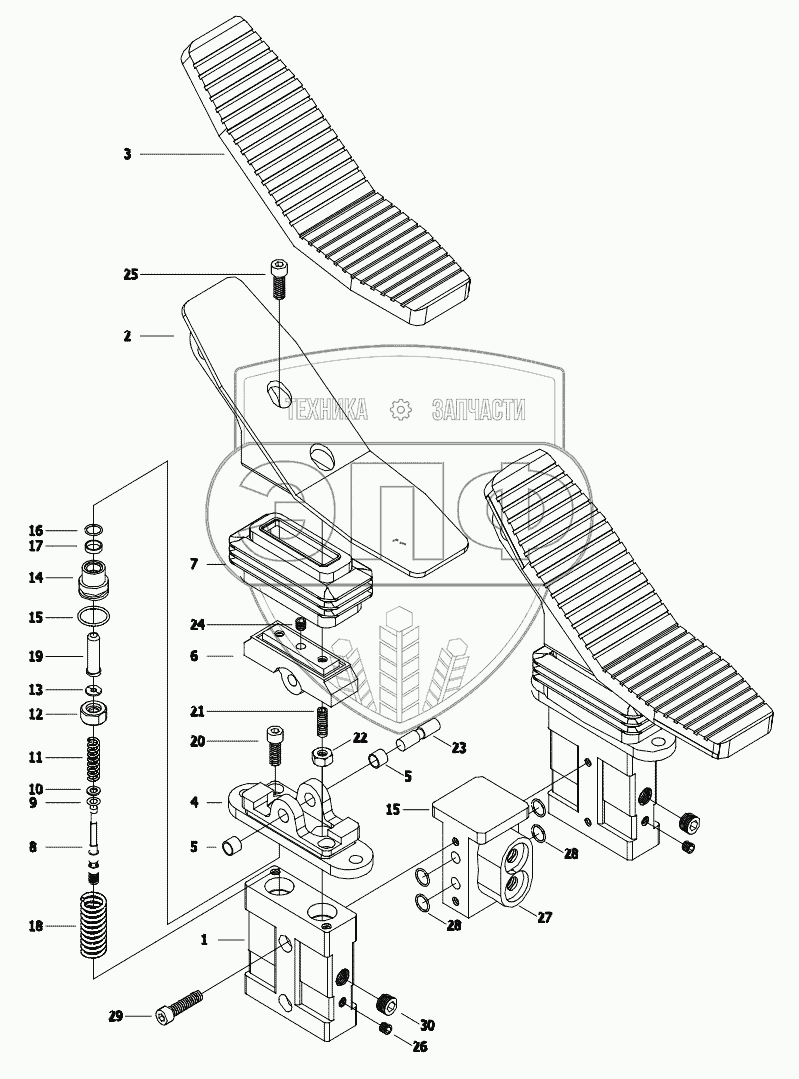

Каталог запасных частей к технике: XCMG XE80. 803007190 Pedal Pilot Valve
1
2
3
I-4
I-5
I-5
II-6
7
III-8
III-9
III-10
III-11
III-12
III-13
IV-14
IV-15
IV-15
IV-16
IV-17
18
IV-19
20
II-21
II-22
23
II-24
25
26
27
V-28
V-28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 860200393 | Casing | Нет на складе | |
| 2 | 860200394 | Pedal | Нет на складе | |
| 3 | 860200395 | Pedal Cover | Нет на складе | |
| I | 860200396 | Cover Kit | Нет на складе | |
| I-4 | 860200397 | Cover | Нет на складе | |
| I-5 | 803009060 | Bush | Нет на складе | |
| II | 860200398 | Cam Kit | Нет на складе | |
| II-6 | 860200399 | Cam | Нет на складе | |
| 7 | 860200400 | Bellows | Нет на складе | |
| III | 860200401 | Spool Kit | Нет на складе | |
| III-8 | 860200402 | Spool | Нет на складе | |
| III-9 | 860200403 | Shim | Нет на складе | |
| III-10 | 860200404 | Spring Seat | Нет на складе | |
| III-11 | 860200405 | Spring | Нет на складе | |
| III-12 | 860200406 | Spring Seat | Нет на складе | |
| III-13 | 860200407 | Stopper | Нет на складе | |
| IV | 803202543 | Push Rod Kit | Нет на складе | |
| IV-14 | 860200409 | Plug | Нет на складе | |
| IV-15 | 803194828 | O-Ring | Нет на складе | |
| IV-16 | 860200409 | Dust Seal | Нет на складе | |
| IV-17 | 803202544 | Rod Seal | Нет на складе | |
| 18 | 860200410 | Spring | Нет на складе | |
| IV-19 | 860200411 | Push Rod | Нет на складе | |
| 20 | 860200412 | Wrench Bolt | Нет на складе | |
| II-21 | 860200413 | Set Screw | Нет на складе | |
| II-22 | 860200414 | Nut | Нет на складе | |
| 23 | 860200415 | Cam Shaft | Нет на складе | |
| II-24 | 860200416 | Set Screw | Нет на складе | |
| 25 | 860200417 | Wrench Bolt | Нет на складе | |
| 26 | 860200418 | Plug | Нет на складе | |
| 27 | 860200419 | Spacer | Нет на складе | |
| V | 803202545 | Seal Kit | Нет на складе | |
| V-28 | 860200420 | O-Ring | Нет на складе | |
| 29 | 860200421 | Wrench Bolt | Нет на складе | |
| 30 | 803194857 | Plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
