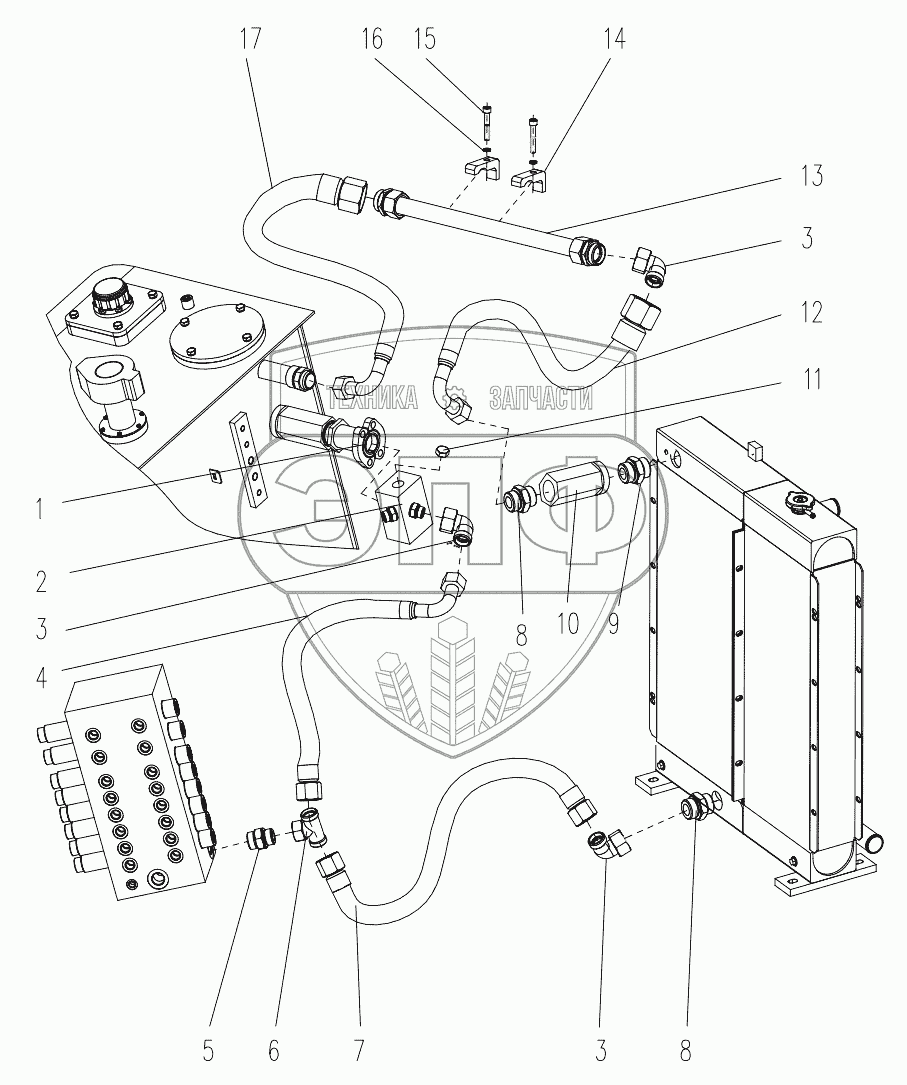

Каталог запасных частей к технике: XCMG XE80. 310400254 Upper Hydraulic Piping
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803164240 | Фланец типа отделения | Нет на складе | |
| 2 | 310400261 | Join Block | Нет на складе | |
| 3 | 803103799 | Fitting | Нет на складе | |
| 4 | 803172549 | Hose Assembly | Нет на складе | |
| 5 | 803172340 | Adapter | Нет на складе | |
| 6 | 803111488 | Branch Joint | Нет на складе | |
| 7 | 803172472 | Hose Assembly | Нет на складе | |
| 8 | 803164774 | Adapter | Нет на складе | |
| 9 | 803182531 | Adapter | Нет на складе | |
| 10 | 803176902 | Check Valve | Нет на складе | |
| 11 | 803166553 | Plug | Нет на складе | |
| 12 | 803172471 | Hose Assembly | Нет на складе | |
| 13 | 310400256 | Steel Tube | Нет на складе | |
| 14 | 310400258 | Pipe Clip | Нет на складе | |
| 15 | 805046619 | Bolt | Нет на складе | |
| 16 | 805338260 | Spring Washer | Нет на складе | |
| 17 | 803172378 | Hose Assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
