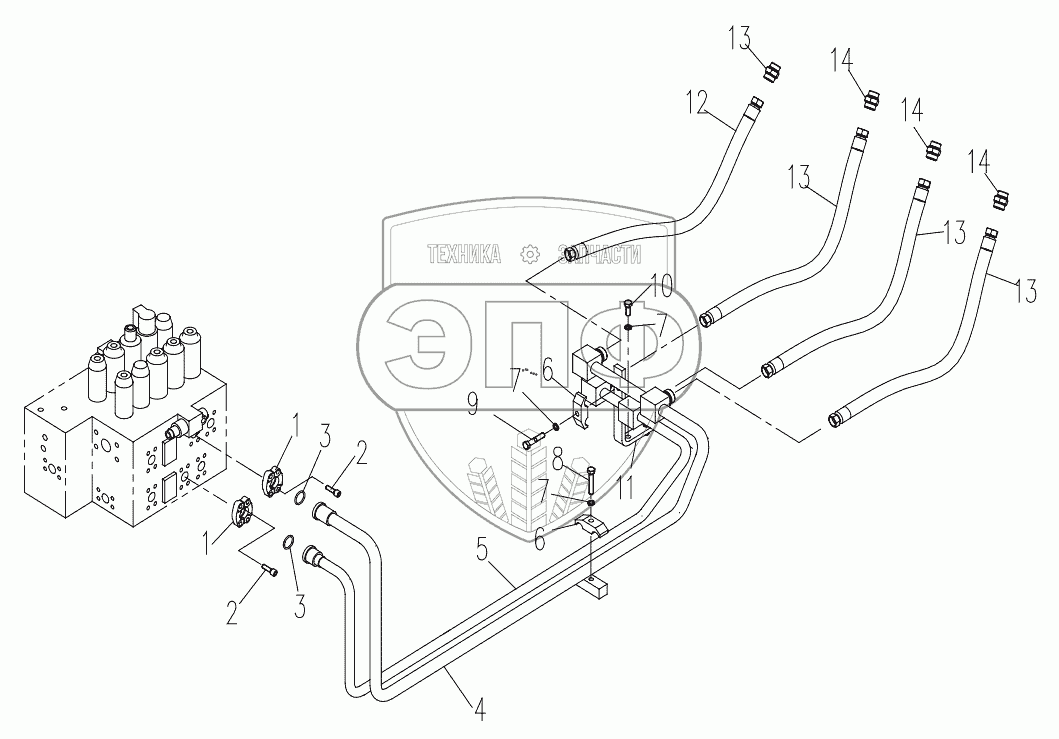

Каталог запасных частей к технике: XCMG XE230. Upper Hydraulic Piping
1
1
2
2
3
3
4
5
6
6
7
7
7
8
9
10
11
12
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803164234 | Блок фланцев | Нет на складе | |
| 2 | 805103652 | Screw | Нет на складе | |
| 3 | 803173975 | O-ring | Нет на складе | |
| 4 | 310800451 | Pipe | Нет на складе | |
| 5 | 310800177 | Pipe | Нет на складе | |
| 6 | 310600538 | Clamp | Нет на складе | |
| 7 | 805300018 | Шайба 12 | Нет на складе | |
| 8 | 805000681 | Болт M12x65 | Нет на складе | |
| 9 | 805000032 | Болт M12x60 | Нет на складе | |
| 10 | 805000716 | Болт М12х30 | Нет на складе | |
| 11 | 310600541 | Bracket | Нет на складе | |
| 12 | 803172142 | Hose Assembly | Нет на складе | |
| 13 | 803107236 | Adapter | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
