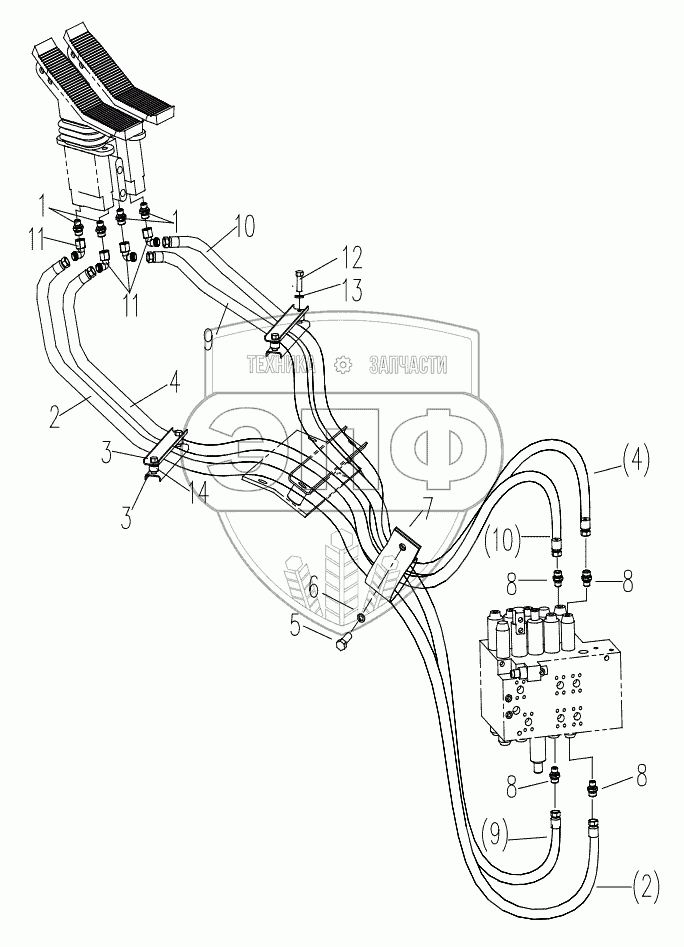

Каталог запасных частей к технике: XCMG XE230. Pilot Hydraulic Piping
1
1
2
2
3
3
4
4
5
6
7
8
8
8
8
9
9
10
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803172161 | Adapter | Нет на складе | |
| 2 | 803182803 | Hose Assembly | Нет на складе | |
| 3 | 310600434 | Plate | Нет на складе | |
| 4 | 803182803 | Hose Assembly | Нет на складе | |
| 5 | 805000714 | Болт М10х20 | Нет на складе | |
| 6 | 805300014 | Шайба 10 | Нет на складе | |
| 7 | 310600437 | Plate Assembly | Нет на складе | |
| 8 | 803172160 | Adapter | Нет на складе | |
| 9 | 803173403 | Hose Assembly | Нет на складе | |
| 10 | 803173403 | Hose Assembly | Нет на складе | |
| 11 | 803163572 | Adapter | Нет на складе | |
| 12 | 805000727 | Болт М10х25 | Нет на складе | |
| 13 | 805300014 | Шайба 10 | Нет на складе | |
| 14 | 310600435 | Block | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
