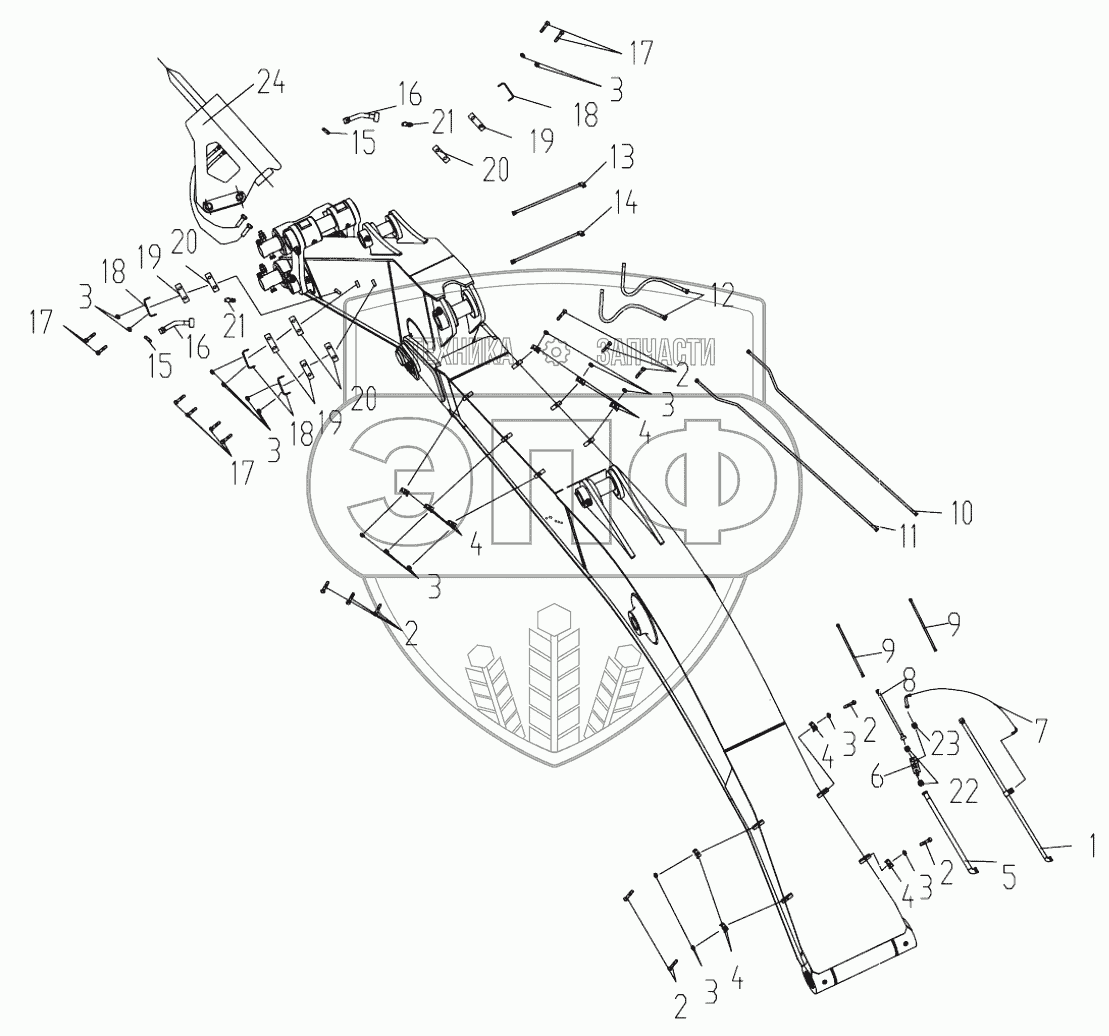

Каталог запасных частей к технике: XCMG XE230. Breaker Piping
1
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 310802001 | Pipe | Нет на складе | |
| 2 | 310802006 | Clamp | Нет на складе | |
| 3 | 805005147 | Bolt | Нет на складе | |
| 4 | 805300018 | Шайба 12 | Нет на складе | |
| 5 | 310802007 | Pipe | Нет на складе | |
| 6 | 803007371 | Overflow Valve | Нет на складе | |
| 7 | 803180214 | Hose Assembly | Нет на складе | |
| 8 | 310802009 | Pipe | Нет на складе | |
| 9 | 803180215 | Hose Assembly | Нет на складе | |
| 10 | 310802011 | Pipe | Нет на складе | |
| 11 | 310802013 | Pipe | Нет на складе | |
| 12 | 803180216 | Hose Assembly | Нет на складе | |
| 13 | 310802015 | Pipe | Нет на складе | |
| 14 | 310802017 | Pipe | Нет на складе | |
| 15 | 803180251 | Plug | Нет на складе | |
| 16 | 310802019 | Pipe | Нет на складе | |
| 17 | 805000489 | Болт | Нет на складе | |
| 18 | 310802022 | Plate, Set | Нет на складе | |
| 19 | 310802023 | Clamp | Нет на складе | |
| 20 | 310802024 | Clamp | Нет на складе | |
| 21 | 803173348 | Valve | Нет на складе | |
| 22 | 803103318 | Fitting | Нет на складе | |
| 23 | 803163719 | Adapter | Нет на складе | |
| 24 | 803007111 | Breaker | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
