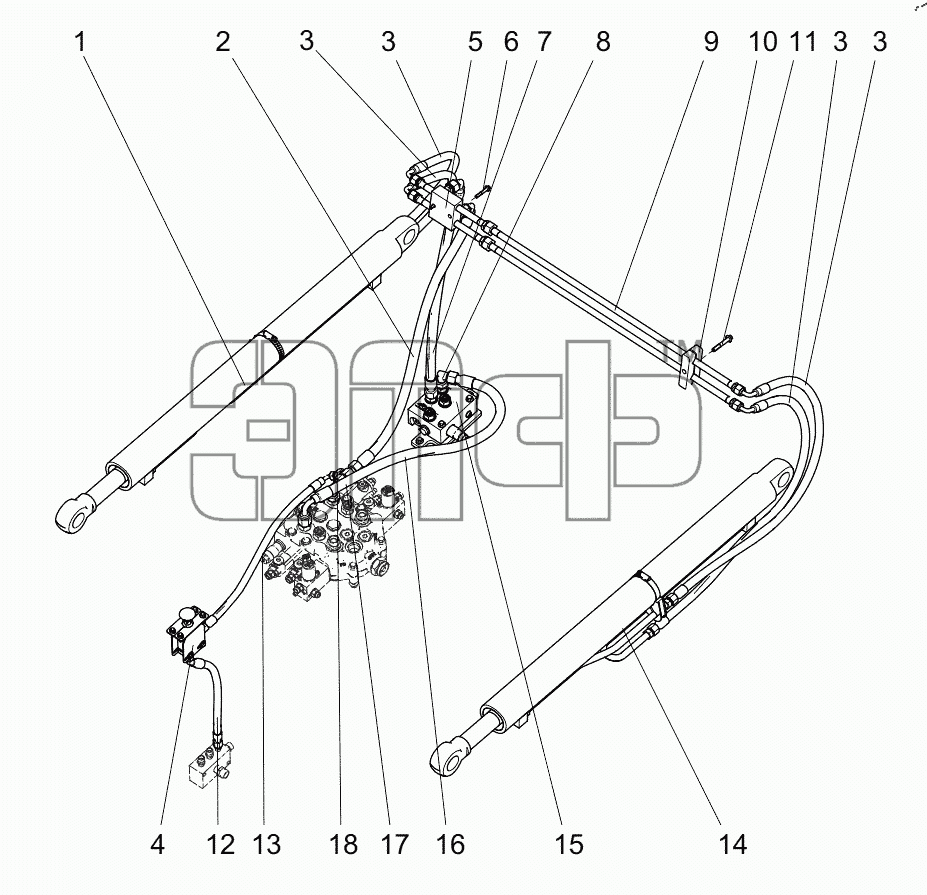

Каталог запасных частей к технике: XCMG XC7-SR08. 401007386 Гидравлическая система стрелы
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 401006137 | Узел цилиндра правой стрелы | Нет на складе | |
| 2 | 813407095 | Сборка шланга | Нет на складе | |
| 3 | 803410194 | Сборка шланга | Нет на складе | |
| 4 | 401007481 | Узел направляющего клапана | Нет на складе | |
| 5 | 401007377 | Соединительный блок | Нет на складе | |
| 6 | 805047996 | Болт М6x40 | Нет на складе | |
| 7 | 803165127 | Сборка шланга | Нет на складе | |
| 8 | 803103775 | Соединение | Нет на складе | |
| 9 | 401007375 | Сборка стальной трубы | Нет на складе | |
| 10 | 250100130 | Трубодержатель | Нет на складе | |
| 11 | 805048001 | Болт М8x55 | Нет на складе | |
| 12 | 201008920 | Сборка шланга | Нет на складе | |
| 13 | 803380577 | Сборка шланга | Нет на складе | |
| 14 | 401006138 | Узел левого цилиндра стрелы | Нет на складе | |
| 15 | 401007364 | Узел выравнивающего клапана | Нет на складе | |
| 16 | 803410249 | Сборка шланга | Нет на складе | |
| 17 | 803172037 | Tee | Нет на складе | |
| 18 | 803105355 | Соединители | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
