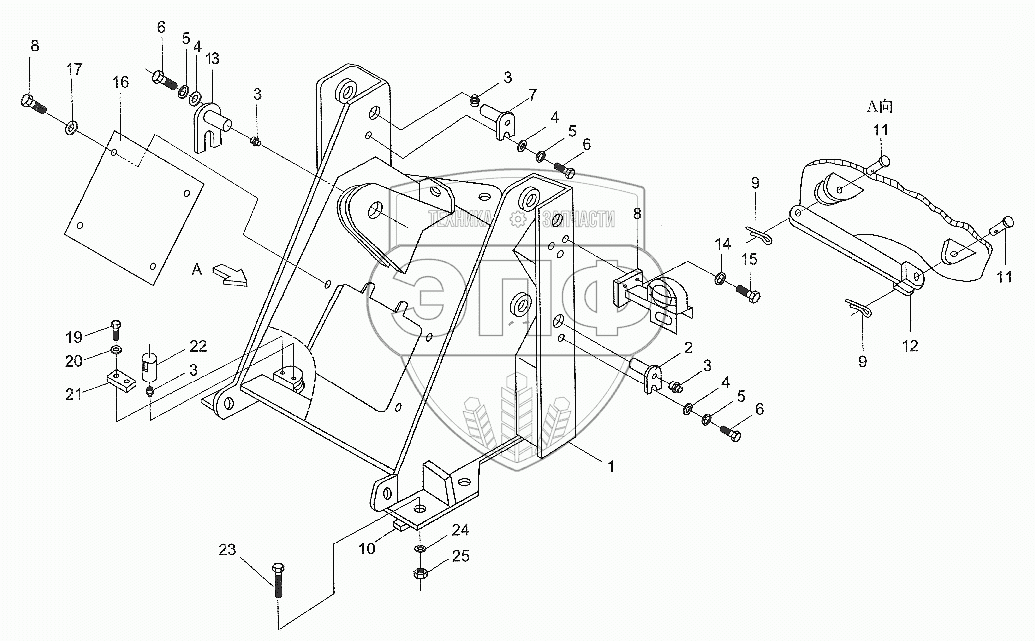

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Front Chassis Assy
1
2
3
3
3
3
4
4
4
5
5
5
6
6
6
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL20A.02.04 | Front Chassis | Нет на складе | |
| 2 | ZL20A.02.03 | Lift Cyhnder Pin | Нет на складе | |
| 3 | GB1152-79 | Заглушка для смазки | Нет на складе | |
| 4 | ZL20A.02.01-3 | Cushion | Нет на складе | |
| 5 | GB93-87 | Шайба 12 | Нет на складе | |
| 6 | GB5781-86 | Болт | Нет на складе | |
| 7 | ZL20A.02.01 | Lift Arm Pin | Нет на складе | |
| 8 | ZL25G.8.4 | Front Lamp Prolector | Нет на складе | |
| 9 | GB91-86 | Шплинт | Нет на складе | |
| 10 | ZL20A.02-13 | Shield Block | Нет на складе | |
| 11 | ZL20A.02-4 | Pin | Нет на складе | |
| 12 | ZL20A.02-6 | Lock Link | Нет на складе | |
| 13 | ZL20A.02.02 | Tilt Cylinder Pin | Нет на складе | |
| 14 | GB93-87 | Шайба 12 | Нет на складе | |
| 15 | GB5781-86 | Болт | Нет на складе | |
| 16 | ZL20A.01-8 | Front Cover Plate | Нет на складе | |
| 17 | GB93-87 | Шайба 12 | Нет на складе | |
| 18 | GB5781-86 | Болт | Нет на складе | |
| 19 | GB5781-86 | Болт | Нет на складе | |
| 20 | GB93-87 | Шайба 12 | Нет на складе | |
| 21 | ZL20A.02.06-1 | Check Plate | Нет на складе | |
| 22 | ZL20A.02.06-2 | Front Steering Pin | Нет на складе | |
| 23 | ZL20A.02-1 | Bolt М24x240 | Нет на складе | |
| 24 | GB93-87 | Шайба 12 | Нет на складе | |
| 25 | ZL20A.02-2 | Nut М24 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
