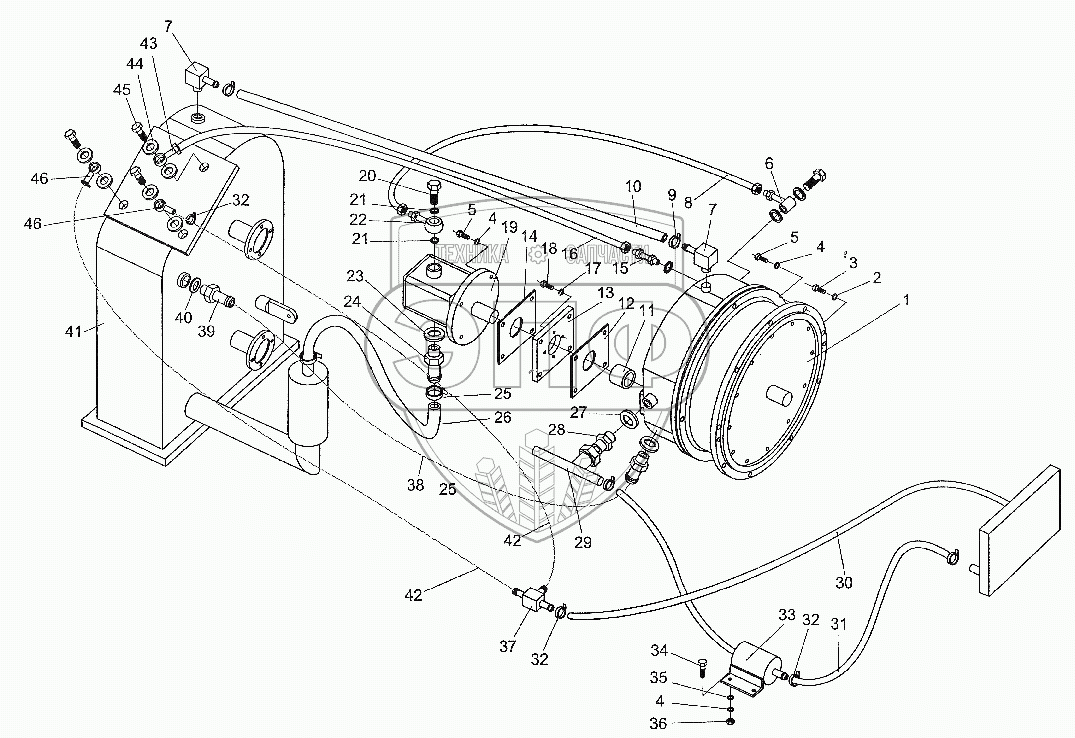

Каталог запасных частей к технике: XCMG WZ30-25. Система передачи
1
2
3
4
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | YD315D-00 | Конвертор | Нет на складе | |
| 2 | GB93-87 | Шайба 12 | Нет на складе | |
| 3 | GB5783-86 | Болт | Нет на складе | |
| 4 | GB93-87 | Шайба 12 | Нет на складе | |
| 5 | GB5783-86 | Болт | Нет на складе | |
| 6 | ZL20А.4.8 | Поперечное соединение | Нет на складе | |
| 7 | ZL20А.4.19 | Поперечное соединение | Нет на складе | |
| 8 | 19 II-900 | Труба с т-образным зажимом | Нет на складе | |
| 9 | ZBJ15001-87 | Хомут d20 | Нет на складе | |
| 10 | WZ30.3-1 | Шланг 10 | Нет на складе | |
| 11 | ZL20А.4-7 | Патрубок | Нет на складе | |
| 12 | ZL20А.4-24 | Бумажная подкладка | Нет на складе | |
| 13 | ZL20А.4-6 | Пластина соединения | Нет на складе | |
| 14 | ZL20A4-23 | Бумажная подкладка | Нет на складе | |
| 15 | ZL20А.4.7 | Поперечное соединение | Нет на складе | |
| 16 | 13 II-800 | Д-образная труба | Нет на складе | |
| 17 | GB93-97 | Шайба 8 | Нет на складе | |
| 18 | GB70-85 | Болт | Нет на складе | |
| 19 | GBF-F432-ALPL | Насос коробки передач | Нет на складе | |
| 20 | ZL20А.16.1-4 | Штуцер | Нет на складе | |
| 21 | GB1275-86 | Кольцо 35x3.1 | Нет на складе | |
| 22 | ZL20А.16.6 | Труба цилиндра стрелы ковша | Нет на складе | |
| 23 | Ш982-77 | Шайба 33 | Нет на складе | |
| 24 | ZL20А.4.5А | Соединение отверстия залива масла насоса коробки передач | Нет на складе | |
| 25 | ZBJ15001-87 | Хомут d20 | Нет на складе | |
| 26 | ZL20A4-16 | Топливный шланг | Нет на складе | |
| 27 | ГВ982-77 | Шайба | Нет на складе | |
| 28 | ZL20A4-10 | Соединительный болт | Нет на складе | |
| 29 | ZL20А.4.6 | Поперечное соединение | Нет на складе | |
| 30 | ZL20А.4-12 | Шланг 19x6.5 | Нет на складе | |
| 31 | ZL20А.4-13 | Шланг 19x6.5 | Нет на складе | |
| 32 | ZBJ15001-87 | Хомут d20 | Нет на складе | |
| 33 | Z3.3.6 | Oil Clear | Нет на складе | |
| 34 | GB5783-86 | Болт | Нет на складе | |
| 35 | GB97.1-85 | Шайба | Нет на складе | |
| 36 | GB6170-86 | Гайка | Нет на складе | |
| 37 | ZL20А.4.4 | Т-образное сочленение | Нет на складе | |
| 38 | ZL20А.4-17 | Топливный шланг | Нет на складе | |
| 39 | ZL20А.4-18 | Штуцер | Нет на складе | |
| 40 | ГВ982-77 | Шайба | Нет на складе | |
| 41 | BS428 | Коробка передач | Нет на складе | |
| 42 | ZL20А.4-2 | Шланг | Нет на складе | |
| 43 | ZL20А.4.3 | Штуцер | Нет на складе | |
| 44 | ГВ982-77 | Шайба | Нет на складе | |
| 45 | ZL20A4-1 | Болт | Нет на складе | |
| 46 | ZL20А.4.2 | Соединительная втулка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
