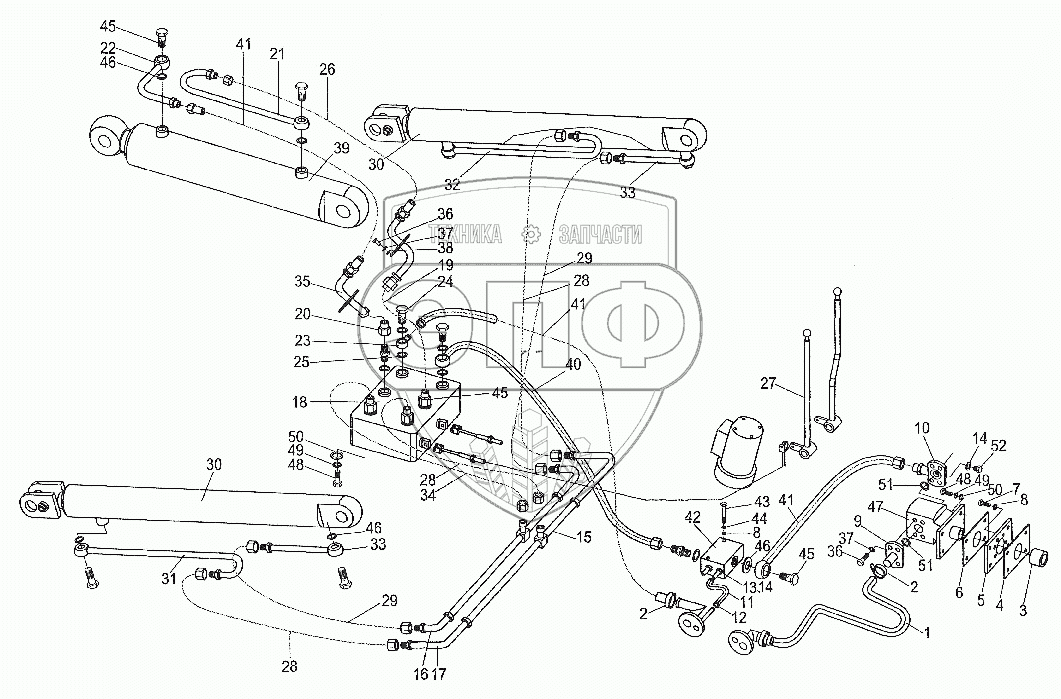

Каталог запасных частей к технике: XCMG WZ30-25. Погрузочная гидравлическая система
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
29
30
30
31
32
33
33
34
35
36
36
37
37
38
39
40
41
41
41
42
43
44
45
45
45
46
46
46
47
48
48
49
49
50
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL20А.16-2 | Шланг подачи топлива | Нет на складе | |
| 2 | ZBJ15001-87 | Хомут d20 | Нет на складе | |
| 3 | ZL20А.16-5 | Муфта включения | Нет на складе | |
| 4 | ZL20А.16-4А | Диск сцепления | Нет на складе | |
| 5 | ZL20А.16-1 | Бумажная подкладка | Нет на складе | |
| 6 | ZL20А.16-6 | Бумажная подкладка | Нет на складе | |
| 7 | GB70-85 | Болт | Нет на складе | |
| 8 | GB93-87 | Шайба 12 | Нет на складе | |
| 9 | ZL20А.16.18А | Фланец заливки топлива | Нет на складе | |
| 10 | WZ30.9.1.1 | Фланец откачки топлива | Нет на складе | |
| 11 | WZ30.9.1-1 | Обратный маслопровод | Нет на складе | |
| 12 | ZBJ15001-87 | Хомут d20 | Нет на складе | |
| 13 | ZL15E.9-1 | Главный вентиль дренажного штуцера | Нет на складе | |
| 14 | JB982-77 | Шайба | Нет на складе | |
| 15 | ZL20А.16.20 | Труба стрелы ковша с т-образным сочленением | Нет на складе | |
| 16 | ZL20А.16.21 | Трубный пакет | Нет на складе | |
| 17 | ZL20A16.22 | Трубный пакет | Нет на складе | |
| 18 | VDL20.2 | Блок клапанов | Нет на складе | |
| 19 | WZ25.9.66 | Шланг 19II-600 | Нет на складе | |
| 20 | WZ30.9.1.2 | Шланг 19II-500 | Нет на складе | |
| 21 | ZL20А.16.1 | Передний трубопровод рулевого цилиндра | Нет на складе | |
| 22 | ZL20А.16.2 | Задний трубопровод рулевого цилиндра | Нет на складе | |
| 23 | WZ25.16.10 | Блок клапанов стального маслопровода | Нет на складе | |
| 24 | WZ25.16-67 | Полый болт М33x2 | Нет на складе | |
| 25 | JB982-77 | Шайба | Нет на складе | |
| 26 | WZ30.9.1.3 | Шланг 19II-900 | Нет на складе | |
| 27 | ZL20A16.9 | Система управления | Нет на складе | |
| 28 | WZ30.9.1.4 | Шланг 19II-1000 | Нет на складе | |
| 29 | WZ30.9.1.5 | Шланг 19II-1120 | Нет на складе | |
| 30 | ZL20-DB-00 | Подъемный | Нет на складе | |
| 31 | ZL20A16.23 | Передняя полая стальная труба подъемного гидроцилиндра | Нет на складе | |
| 32 | ZL20А.16.03 | Передняя полая стальная труба подъемного гидроцилиндра | Нет на складе | |
| 33 | ZL20А.16.6 | Труба цилиндра стрелы ковша | Нет на складе | |
| 34 | ZL0А.16.7А | Стальная транзитная труба ковшевого цилиндра | Нет на складе | |
| 35 | WZ25.16.13 | Шланг 19II-1000 | Нет на складе | |
| 36 | GB5783-86 | Болт | Нет на складе | |
| 37 | GB93-87 | Шайба 12 | Нет на складе | |
| 38 | GB95-85 | Шайба | Нет на складе | |
| 39 | ZL20-ZD-00 | Гидроцилиндр опрокидывающегося бункера | Нет на складе | |
| 40 | WZ25.16.32 | Шланг 19II-1000 | Нет на складе | |
| 41 | ZL20А.16.-3 | Обратный маслопровод | Нет на складе | |
| 42 | YXL-F160L-N7 | Главный клапан | Нет на складе | |
| 43 | GB5782-86 | Болт | Нет на складе | |
| 44 | GB95-85 | Шайба | Нет на складе | |
| 45 | WZ25.9-24А | Соединительный болт | Нет на складе | |
| 46 | JB982-77 | Шайба | Нет на складе | |
| 47 | GBG2080 | Рабочий насос | Нет на складе | |
| 48 | GB5782-86 | Болт | Нет на складе | |
| 49 | GB93-87 | Шайба 12 | Нет на складе | |
| 50 | GB95-85 | Шайба | Нет на складе | |
| 51 | GB1235-76 | Кольцо | Нет на складе | |
| 52 | WZ30.9.2.1-2 | Заглушка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
