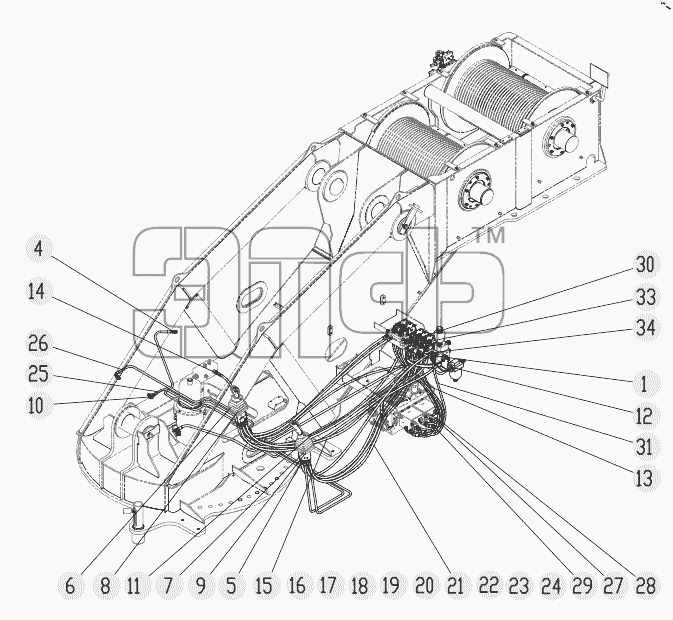

Каталог запасных частей к технике: XCMG QY75KA-Y. 115101992 Pilot Control Piping Assembly
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 115101404 | Pilot Control Valve | Нет на складе | |
| 2 | 803103326 | Fitting | Нет на складе | |
| 3 | 803103351 | Соединение | Нет на складе | |
| 4 | 803103817 | Fitting Body | Нет на складе | |
| 5 | 803104484 | Adapter | Нет на складе | |
| 6 | 803001827 | Right guide's contorl | Нет на складе | |
| 7 | 803001828 | Left guide's contorl | Нет на складе | |
| 8 | 805100058 | Bolt M6x30 | Нет на складе | |
| 9 | 805300030 | Шайба М6 | Нет на складе | |
| 10 | 803166514 | Fiting | Нет на складе | |
| 11 | 803107092 | Hose | Нет на складе | |
| 12 | 803301853 | HOSE ASSEMBLY | Нет на складе | |
| 13 | 822102936 | Hose | Нет на складе | |
| 14 | 803190811 | Hose ass'y | Нет на складе | |
| 15 | 803104576 | Hose | Нет на складе | |
| 16 | 803104576 | Hose | Нет на складе | |
| 17 | 803104576 | Hose | Нет на складе | |
| 18 | 803104576 | Hose | Нет на складе | |
| 19 | 803104576 | Hose | Нет на складе | |
| 20 | 803104576 | Hose | Нет на складе | |
| 21 | 803104576 | Hose | Нет на складе | |
| 22 | 803104576 | Hose | Нет на складе | |
| 23 | 803104576 | Hose | Нет на складе | |
| 24 | 803104576 | Hose | Нет на складе | |
| 25 | 803182898 | Hose | Нет на складе | |
| 26 | 803107092 | Hose | Нет на складе | |
| 27 | 803182660 | Hose | Нет на складе | |
| 28 | 803161557 | Hose | Нет на складе | |
| 29 | 803182660 | Hose | Нет на складе | |
| 30 | 803182660 | Hose | Нет на складе | |
| 31 | 803161557 | Hose | Нет на складе | |
| 32 | 803182660 | Hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
