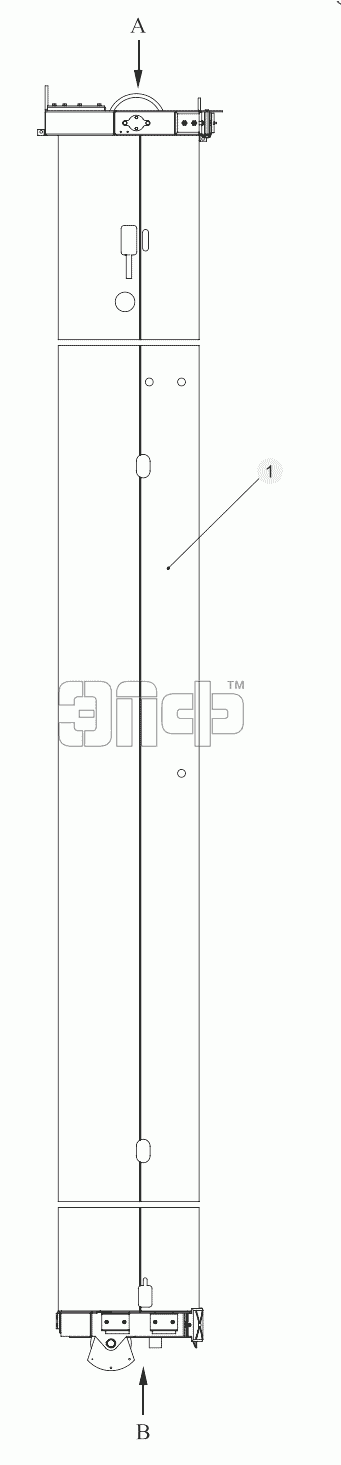

Каталог запасных частей к технике: XCMG QY75KA-Y. 115100357 4th Section Boom Assembly
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 115100358 | 4th Section Structure | Нет на складе | |
| 2 | 111200762 | Mat | Нет на складе | |
| 3 | 111200763 | Pin | Нет на складе | |
| 4 | 819904482 | Slider | Нет на складе | |
| 5 | 111202181 | Pin Shaft | Нет на складе | |
| 6 | 112100979 | Mat | Нет на складе | |
| 7 | 112100980 | Mat | Нет на складе | |
| 8 | 112101560 | Slider | Нет на складе | |
| 9 | 111200715 | Mat | Нет на складе | |
| 10 | 111200716 | Mat | Нет на складе | |
| 11 | 819904483 | Slider | Нет на складе | |
| 12 | 115100398 | Plate | Нет на складе | |
| 13 | 803169620 | Sleeve | Нет на складе | |
| 14 | 112100606 | Pulley Assembly | Нет на складе | |
| 15 | 803169619 | Pin Shaft | Нет на складе | |
| 16 | 112104577 | Sleeve | Нет на складе | |
| 17 | 112101069 | Pulley | Нет на складе | |
| 18 | 112101584 | Pin Shaft | Нет на складе | |
| 19 | 112100929 | Support | Нет на складе | |
| 20 | 819904484 | Slider | Нет на складе | |
| 21 | 115100399 | Plate | Нет на складе | |
| 22 | 801300297 | Plate | Нет на складе | |
| 23 | 819904485 | Slider | Нет на складе | |
| 24 | 819904486 | Slider | Нет на складе | |
| 25 | 819904487 | Slider | Нет на складе | |
| 26 | 819904488 | Slider | Нет на складе | |
| 27 | 819904489 | Slider | Нет на складе | |
| 28 | 819904490 | Slider | Нет на складе | |
| 29 | 819904491 | Slider | Нет на складе | |
| 30 | 819904492 | Slider | Нет на складе | |
| 31 | 115100560 | Plate | Нет на складе | |
| 32 | 115100561 | Slider | Нет на складе | |
| 33 | 111202002 | Bolt | Нет на складе | |
| 34 | 801100336 | Масленка M10x1 | Нет на складе | |
| 35 | 805400016 | Backup Ring | Нет на складе | |
| 36 | 805600315 | Pin 16x140 | Нет на складе | |
| 37 | 805300013 | Шайба 16 | Нет на складе | |
| 38 | 805600006 | Штифт 4x30 | Нет на складе | |
| 39 | 805100107 | Bolt M8x25 | Нет на складе | |
| 40 | 805200116 | Nut | Нет на складе | |
| 41 | 805100232 | Bolt M8x25 | Нет на складе | |
| 42 | 805300018 | Шайба 12 | Нет на складе | |
| 43 | 805000715 | Болт M12x25 | Нет на складе | |
| 44 | 805300010 | Шайба 8 | Нет на складе | |
| 45 | 805000716 | Болт М12х30 | Нет на складе | |
| 46 | 805000023 | Bolt | Нет на складе | |
| 47 | 805300069 | Шайба 8 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
