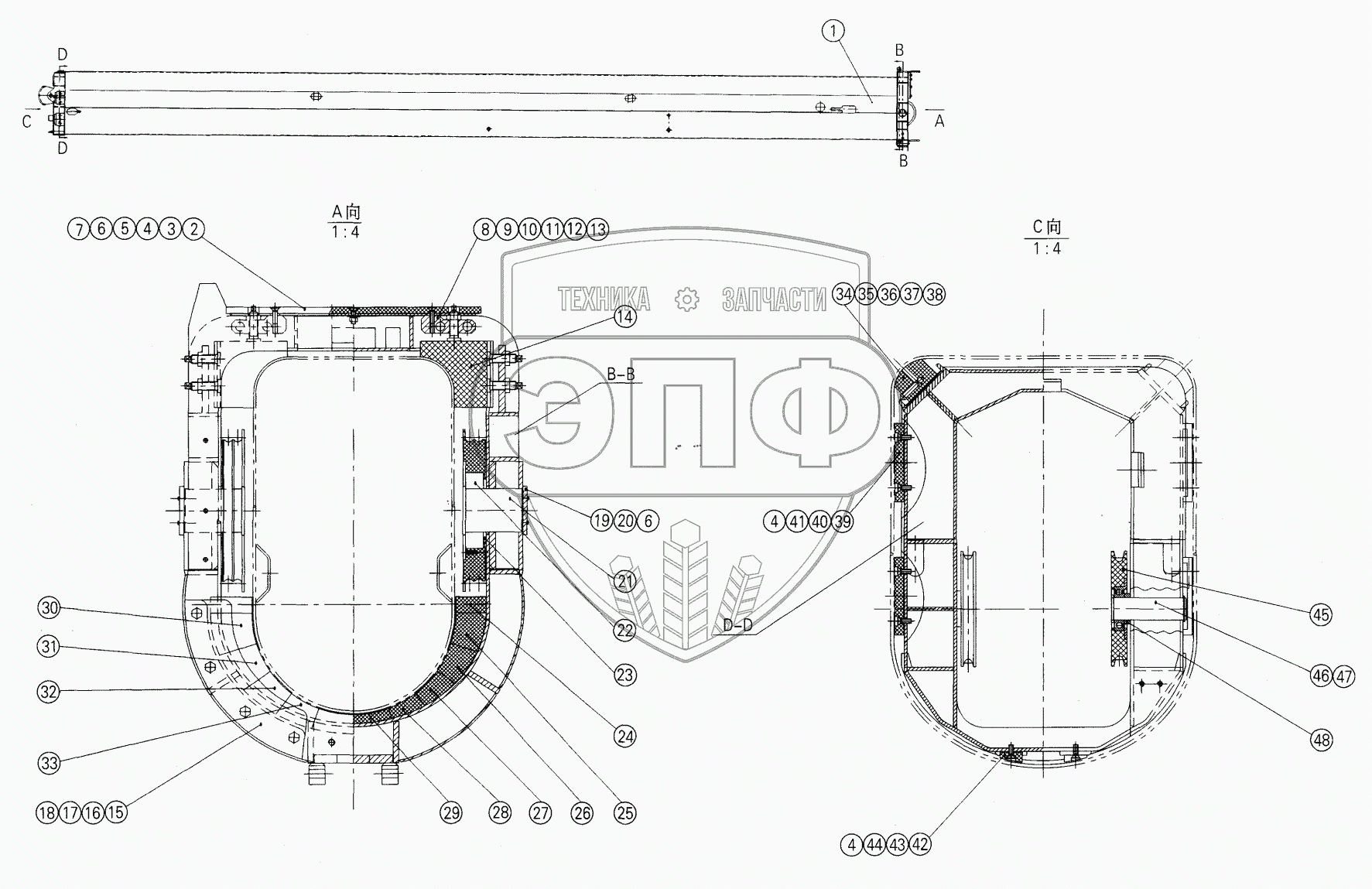

Каталог запасных частей к технике: XCMG QY70K. 08602081 4th Section Boom
1
2
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 08602082 | 4th section structure | Нет на складе | |
| 2 | 05602176 | Plate | Нет на складе | |
| 3 | 11416199 | Slider | Нет на складе | |
| 4 | 10420206 | Screw M8x25 | Нет на складе | |
| 5 | 10440001 | Washer 8 | Нет на складе | |
| 6 | 10440062 | Washer 8 | Нет на складе | |
| 7 | 10430001 | Nut М8 | Нет на складе | |
| 8 | 11415023 | Bolt | Нет на складе | |
| 9 | 05602059 | Support | Нет на складе | |
| 10 | 10430078 | Nut M16 | Нет на складе | |
| 11 | 10470345 | Pin 16x140 | Нет на складе | |
| 12 | 10470007 | Pin 4x30 | Нет на складе | |
| 13 | 10440005 | Washer 16 | Нет на складе | |
| 14 | 11417373 | Slider | Нет на складе | |
| 15 | 05602177 | Plate | Нет на складе | |
| 16 | 11416200 | Mat | Нет на складе | |
| 17 | 10410061 | Bolt M12x55 | Нет на складе | |
| 18 | 10440010 | Washer 12 | Нет на складе | |
| 19 | 08602087 | Retaining | Нет на складе | |
| 20 | 10410010 | Bolt M8x25 | Нет на складе | |
| 21 | 08602088 | Pin Shaft | Нет на складе | |
| 22 | 08602089 | Pulley | Нет на складе | |
| 23 | 08602092 | Sleeve | Нет на складе | |
| 24 | 11416179 | Slider | Нет на складе | |
| 25 | 11416180 | Slider | Нет на складе | |
| 26 | QY65K.02.4-9 | Slider | Нет на складе | |
| 27 | 11416182 | Slider | Нет на складе | |
| 28 | 11416183 | Slider | Нет на складе | |
| 29 | 11416184 | Slider | Нет на складе | |
| 30 | 11416185 | Slider | Нет на складе | |
| 31 | QY65K.02.4-14 | Slider | Нет на складе | |
| 32 | 11416187 | Slider | Нет на складе | |
| 33 | 11416188 | Slider | Нет на складе | |
| 34 | 11417374 | Slider | Нет на складе | |
| 35 | 01801211 | Mat | Нет на складе | |
| 36 | 01801212 | Mat | Нет на складе | |
| 37 | 01801154 | Pin Shaft | Нет на складе | |
| 38 | 10810006 | Washer 10 | Нет на складе | |
| 39 | 11416196 | Slider | Нет на складе | |
| 40 | 05602100 | Mat | Нет на складе | |
| 41 | 05602101 | Mat | Нет на складе | |
| 42 | 11417375 | Slider | Нет на складе | |
| 43 | 01801161 | Mat | Нет на складе | |
| 44 | 01801162 | Mat | Нет на складе | |
| 45 | 02501208 | Pulley | Нет на складе | |
| 46 | 05602178 | Pin Shaft | Нет на складе | |
| 47 | 10450016 | Shield Ring 40 | Нет на складе | |
| 48 | 08602093 | Sleeve | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
