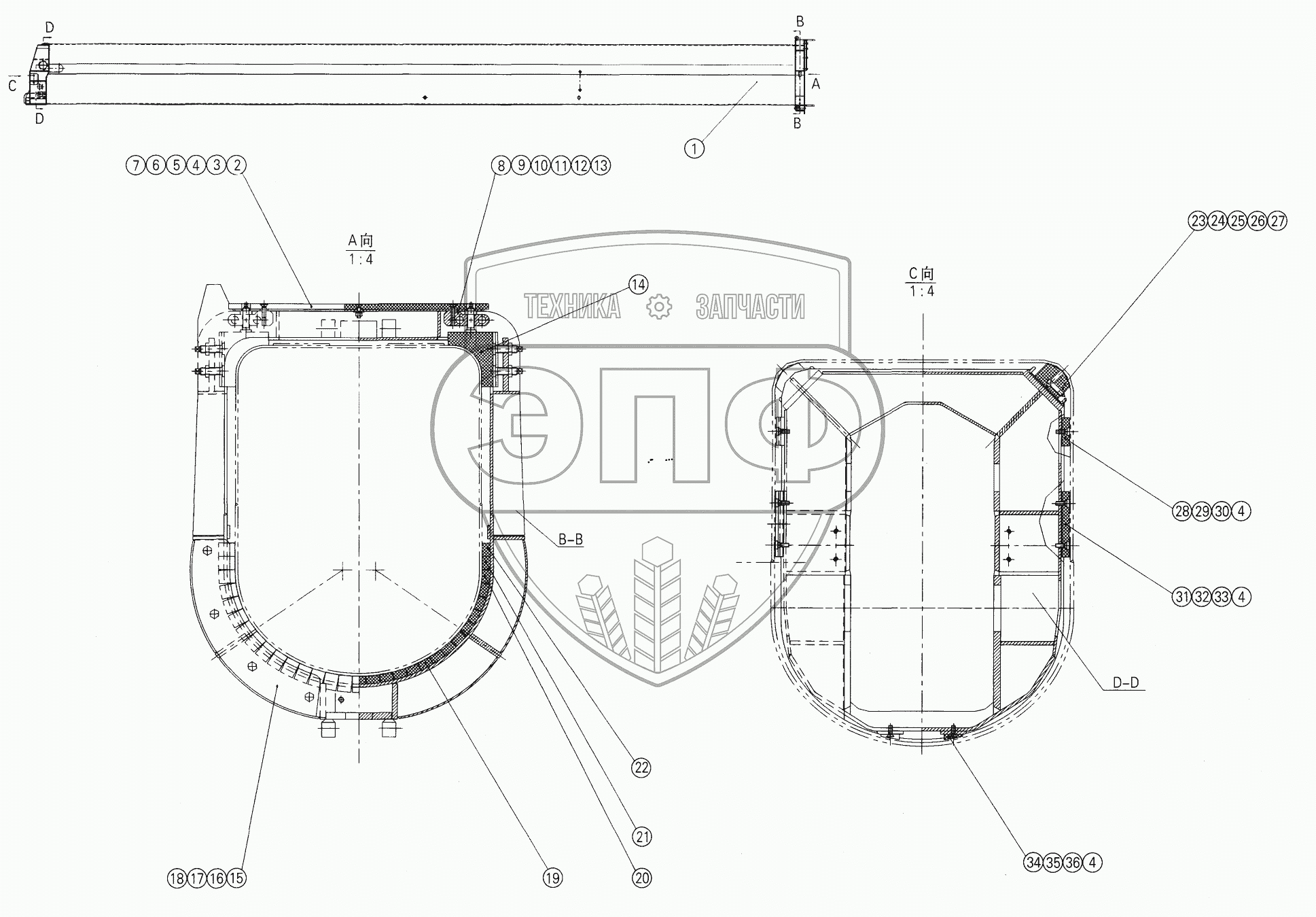

Каталог запасных частей к технике: XCMG QY70K. 08602057 2nd Section Boom
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 08602058 | 2nd Section structure | Нет на складе | |
| 2 | 05602096 | Plate | Нет на складе | |
| 3 | 11416193 | Plate | Нет на складе | |
| 4 | 10420206 | Screw M8x25 | Нет на складе | |
| 5 | 10440001 | Washer 8 | Нет на складе | |
| 6 | 10440062 | Washer 8 | Нет на складе | |
| 7 | 10430001 | Nut М8 | Нет на складе | |
| 8 | 11415023 | Bolt | Нет на складе | |
| 9 | 05602059 | Support | Нет на складе | |
| 10 | 10430078 | Nut M16 | Нет на складе | |
| 11 | 10470345 | Pin 16x140 | Нет на складе | |
| 12 | 10470007 | Pin 4x30 | Нет на складе | |
| 13 | 10440005 | Washer 16 | Нет на складе | |
| 14 | 11417367 | Slider | Нет на складе | |
| 15 | 11416194 | Mat | Нет на складе | |
| 16 | 05602097 | Plate | Нет на складе | |
| 17 | 10410060 | Bolt M12x55 | Нет на складе | |
| 18 | 10440010 | Washer 12 | Нет на складе | |
| 19 | 11416174 | Slider | Нет на складе | |
| 20 | 11416175 | Slider | Нет на складе | |
| 21 | 11416176 | Slider | Нет на складе | |
| 22 | 11416177 | Slider | Нет на складе | |
| 23 | 11417370 | Slider | Нет на складе | |
| 24 | 01801154 | Pin Shaft | Нет на складе | |
| 25 | 08602067 | Mat | Нет на складе | |
| 26 | 08602068 | Mat | Нет на складе | |
| 27 | 10810006 | Washer 10 | Нет на складе | |
| 28 | 11416195 | Slider | Нет на складе | |
| 29 | 05602098 | Mat | Нет на складе | |
| 30 | 05602099 | Mat | Нет на складе | |
| 31 | 11416196 | Slider | Нет на складе | |
| 32 | 05602100 | Mat | Нет на складе | |
| 33 | 05602101 | Mat | Нет на складе | |
| 34 | 11417371 | Slider | Нет на складе | |
| 35 | 01801161 | Mat | Нет на складе | |
| 36 | 01801162 | Mat | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
