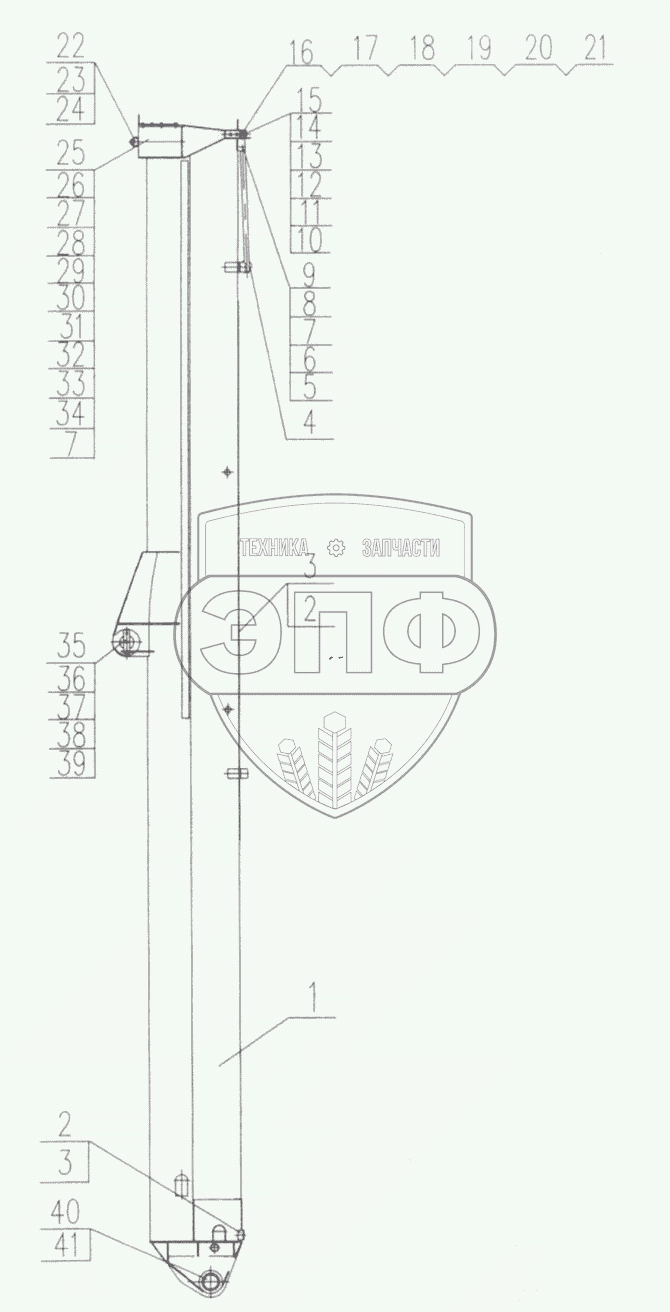

Каталог запасных частей к технике: XCMG QY50K (вариант). YK50K.02 II.1 Base Boom
/4.gif)
1
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | QY50K.02II.1.1 | Base Boom Structure | Нет на складе | |
| 2 | QY50K.02II.1-5 | Skids | Нет на складе | |
| 3 | 10420092 | Screw M8x10 | Нет на складе | |
| 4 | QY50K.02II.1.2 | Roller | Нет на складе | |
| 5 | QY25K.02II.1-3 | Slleve | Нет на складе | |
| 6 | 10410040 | Bolt M12x40 | Нет на складе | |
| 7 | 10440010 | Washer 12 | Нет на складе | |
| 8 | 10440123 | Washer 12 | Нет на складе | |
| 9 | 10430005 | Nut M12 | Нет на складе | |
| 10 | QY50K.02II.1-3 | Plate | Нет на складе | |
| 11 | QY50K.02II.1-4 | Plate | Нет на складе | |
| 12 | 10420079 | Screw M8x25 | Нет на складе | |
| 13 | 10440062 | Washer 8 | Нет на складе | |
| 14 | 10440001 | Washer 8 | Нет на складе | |
| 15 | 10430001 | Nut М8 | Нет на складе | |
| 16 | QY25K.02II.1-6 | Bolt | Нет на складе | |
| 17 | QY25K.02II1.-7 | Support | Нет на складе | |
| 18 | QY25K.02II.2-4 | Slider | Нет на складе | |
| 19 | 10430078 | Nut M16 | Нет на складе | |
| 20 | 10470107 | Pin B16x80 | Нет на складе | |
| 21 | 10470007 | Pin 4x30 | Нет на складе | |
| 22 | QY50K.02II.1-8 | Pin Shaft | Нет на складе | |
| 23 | QY25K.02II.1.14-2 | Bushing | Нет на складе | |
| 24 | 10470159 | Pin 6.3x45 | Нет на складе | |
| 25 | QY50K.02II.1-7 | Cover Plate | Нет на складе | |
| 26 | QY50K.02II.1-9А | Slider | Нет на складе | |
| 27 | QY50K.02II1.-10 | Mat | Нет на складе | |
| 28 | QY50K.02II.1-11А | Slider | Нет на складе | |
| 29 | QY50K.02II.1-12 | Mat | Нет на складе | |
| 30 | QY50K.02II.1-13 | Mat | Нет на складе | |
| 31 | QY50K.02II.1-14 | Mat | Нет на складе | |
| 32 | QY50K.02II.1-18 | Slider | Нет на складе | |
| 33 | QY50K.02II.1-19 | Slider | Нет на складе | |
| 34 | 10420004 | Bolt M12x25 | Нет на складе | |
| 35 | QY50K.02II.1-15 | Retaining Plate | Нет на складе | |
| 36 | QY50K.02II.1-16 | Pin Shaft | Нет на складе | |
| 37 | QY50K.02II.1-17 | Bushing | Нет на складе | |
| 38 | 10410324 | Bolt M20x40 | Нет на складе | |
| 39 | 10440015 | Washer 20 | Нет на складе | |
| 40 | QY50K.02II.1-6 | Shaft Bushing | Нет на складе | |
| 41 | 10810006 | Washer 10 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
