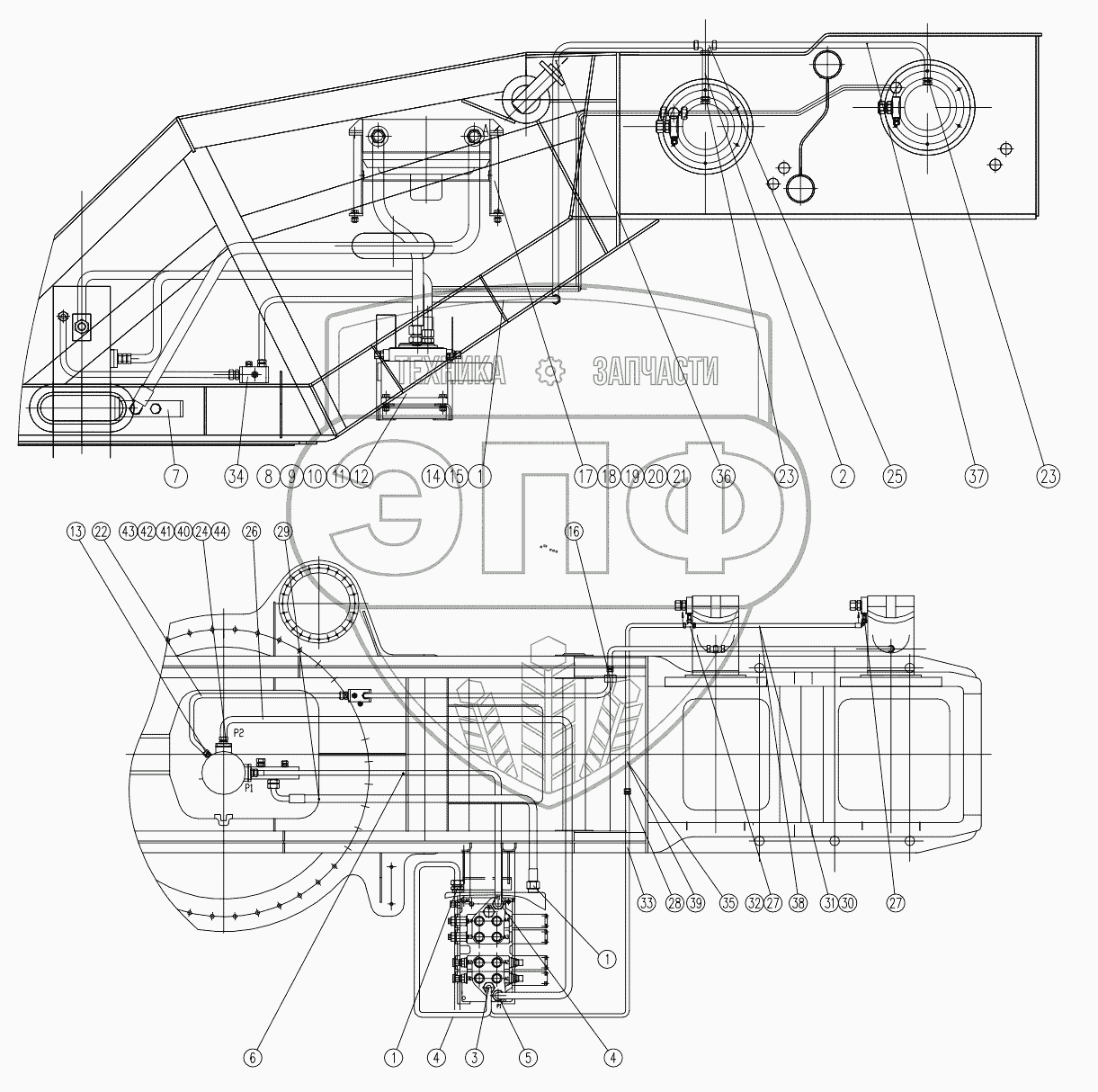

Каталог запасных частей к технике: XCMG QY30KT5. 111201572 Inlet & Outlet & Leak pipeline Assembly
1
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111201547 | Valve for Buffering ass'y | Нет на складе | |
| 2 | 111201576 | Seamless tube15x2 | Нет на складе | |
| 3 | 803169124 | Flange fitting | Нет на складе | |
| 4 | 803161860 | Hose | Нет на складе | |
| 5 | 803107540 | Fitting | Нет на складе | |
| 6 | 803169927 | Hose | Нет на складе | |
| 7 | 803161852 | Collector | Нет на складе | |
| 8 | 803000400 | Multi-channel valve | Нет на складе | |
| 9 | 805000716 | Болт М12х30 | Нет на складе | |
| 10 | 805200049 | Гайка М12 | Нет на складе | |
| 11 | 805300018 | Шайба 12 | Нет на складе | |
| 12 | 805300020 | Шайба 12 | Нет на складе | |
| 13 | 803104283 | Fitting Body 18L/M18x1.5 | Нет на складе | |
| 14 | 803112454 | Nut | Нет на складе | |
| 15 | 803109661 | Cutting ring | Нет на складе | |
| 16 | 803103346 | Fitting | Нет на складе | |
| 17 | 803000476 | Radoator | Нет на складе | |
| 18 | 805000714 | Болт М10х20 | Нет на складе | |
| 19 | 805300014 | Шайба 10 | Нет на складе | |
| 20 | 805300017 | Шайба 10 | Нет на складе | |
| 21 | 805200048 | Гайка М10 | Нет на складе | |
| 22 | 803100260 | Hose | Нет на складе | |
| 23 | 803103818 | Fitting | Нет на складе | |
| 24 | 803104931 | Flange | Нет на складе | |
| 25 | 803103804 | Fitting | Нет на складе | |
| 26 | 803161861 | Hose | Нет на складе | |
| 27 | 803100004 | One-way throttle valve | Нет на складе | |
| 28 | 803105330 | Fitting | Нет на складе | |
| 29 | 803161863 | Hose | Нет на складе | |
| 30 | 803112458 | Nut | Нет на складе | |
| 31 | 803109671 | Cutting ring | Нет на складе | |
| 32 | 803104943 | Fitting | Нет на складе | |
| 33 | 803100221 | Hose | Нет на складе | |
| 34 | 803105282 | Collector | Нет на складе | |
| 35 | 803108050 | Pipe Clipe | Нет на складе | |
| 36 | 111202296 | Seamless tube | Нет на складе | |
| 37 | 111202297 | Seamless tube | Нет на складе | |
| 38 | 111202298 | Seamless tube | Нет на складе | |
| 39 | 111202299 | Seamless tube | Нет на складе | |
| 40 | 803100455 | Fitting | Нет на складе | |
| 41 | 803162246 | Fitting | Нет на складе | |
| 42 | 803168889 | Fitting | Нет на складе | |
| 43 | 803168956 | Fitting | Нет на складе | |
| 44 | 803169900 | Fitting | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
