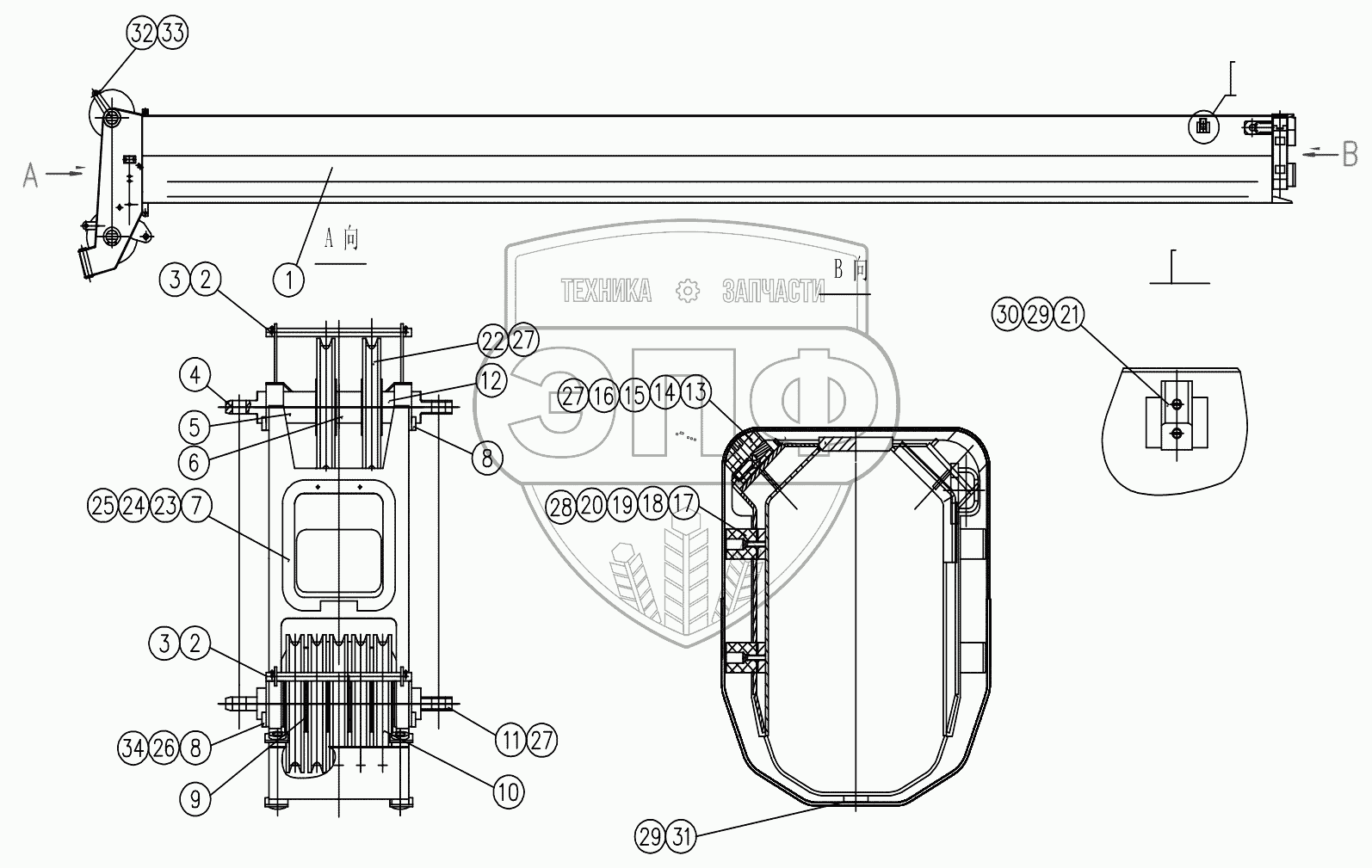

Каталог запасных частей к технике: XCMG QY30KL. 111501117 5th section Boom
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111501118 | 5th Section boom Structure | Нет на складе | |
| 2 | 111201273 | Rope Hold | Нет на складе | |
| 3 | 111201937 | Spring Pin | Нет на складе | |
| 4 | 111203576 | Pin Shafte | Нет на складе | |
| 5 | 111201275 | Sleeve | Нет на складе | |
| 6 | 111202186 | Sleeve | Нет на складе | |
| 7 | 111201277 | Cover Plate | Нет на складе | |
| 8 | 111201278 | Retaining Plate | Нет на складе | |
| 9 | 111201970 | Sleeve | Нет на складе | |
| 10 | 111200852 | Pully Assembly | Нет на складе | |
| 11 | 111201279 | Pin Shafte | Нет на складе | |
| 12 | 111202094 | Sleeve | Нет на складе | |
| 13 | 111500282 | Slider | Нет на складе | |
| 14 | 111202181 | Pin Shaft | Нет на складе | |
| 15 | 111201281 | Mat | Нет на складе | |
| 16 | 111201282 | Mat | Нет на складе | |
| 17 | 111701611 | Slider | Нет на складе | |
| 18 | 111201283 | Conjecting Block | Нет на складе | |
| 19 | 111201284 | Mat | Нет на складе | |
| 20 | 111201285 | Mat | Нет на складе | |
| 21 | 111202041 | Track | Нет на складе | |
| 22 | 111200855 | Pully Assembly | Нет на складе | |
| 23 | 805000033 | Болт М8х16 | Нет на складе | |
| 24 | 805300010 | Шайба 8 | Нет на складе | |
| 25 | 805300069 | Шайба 8 | Нет на складе | |
| 26 | 805000727 | Болт М10х25 | Нет на складе | |
| 27 | 801100336 | Масленка M10x1 | Нет на складе | |
| 28 | 805100207 | Bolt M8x35 | Нет на складе | |
| 29 | 805100107 | Bolt M8x25 | Нет на складе | |
| 30 | 805100223 | Bolt | Нет на складе | |
| 31 | 111202683 | Slider | Нет на складе | |
| 32 | 111203583 | Plate | Нет на складе | |
| 33 | 111203584 | Rope Hold | Нет на складе | |
| 34 | 805300014 | Шайба 10 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
