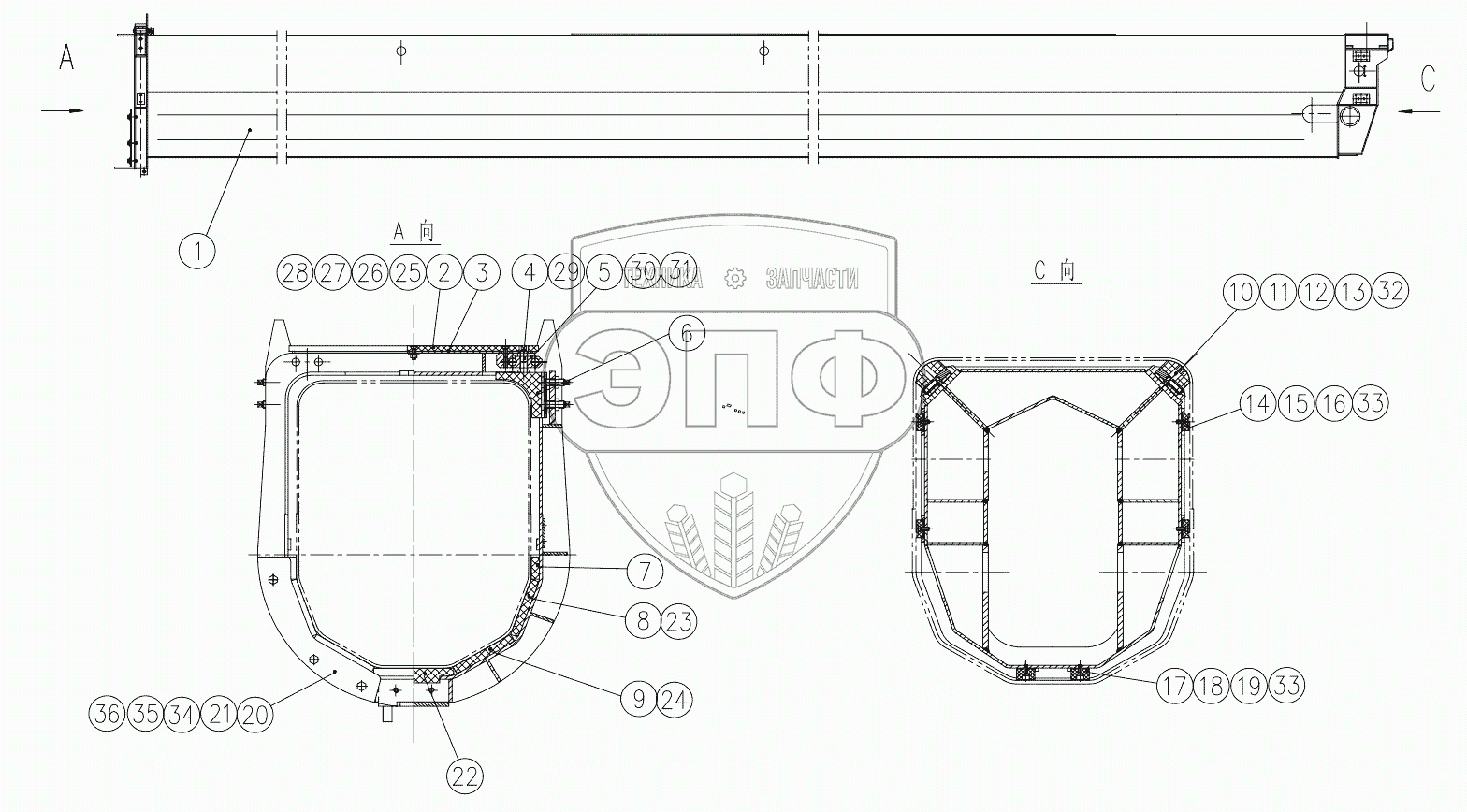

Каталог запасных частей к технике: XCMG QY30K5-I. 111500038 2nd section Boom
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111500039 | 2nd Section boom Structure | Нет на складе | |
| 2 | 111701600 | Plate | Нет на складе | |
| 3 | 111701004 | Plate | Нет на складе | |
| 4 | 111202068 | Bolt | Нет на складе | |
| 5 | 111200642 | Surport | Нет на складе | |
| 6 | 111202018 | Slider | Нет на складе | |
| 7 | 111701593 | Slide Patch | Нет на складе | |
| 8 | 111701601 | Slider | Нет на складе | |
| 9 | 111701594 | Slide Patch | Нет на складе | |
| 10 | 111500279 | Slider | Нет на складе | |
| 11 | 111202181 | Pin Shaft | Нет на складе | |
| 12 | 111201135 | Mat | Нет на складе | |
| 13 | 111201136 | Mat | Нет на складе | |
| 14 | 111202020 | Slider | Нет на складе | |
| 15 | 111200713 | Mat | Нет на складе | |
| 16 | 111200714 | Mat | Нет на складе | |
| 17 | 111202021 | Slider | Нет на складе | |
| 18 | 111200715 | Mat | Нет на складе | |
| 19 | 111200716 | Mat | Нет на складе | |
| 20 | 111701602 | Plate | Нет на складе | |
| 21 | 111701005 | Plate | Нет на складе | |
| 22 | 111701596 | Slide Patch | Нет на складе | |
| 23 | 111701006 | Slider | Нет на складе | |
| 24 | 111700974 | Mat | Нет на складе | |
| 25 | 805100232 | Bolt M8x25 | Нет на складе | |
| 26 | 805300069 | Шайба 8 | Нет на складе | |
| 27 | 805300010 | Шайба 8 | Нет на складе | |
| 28 | 805200045 | Гайка М8 | Нет на складе | |
| 29 | 805200116 | Nut | Нет на складе | |
| 30 | 805600130 | Pin B16x85 | Нет на складе | |
| 31 | 805600006 | Штифт 4x30 | Нет на складе | |
| 32 | 801100336 | Масленка M10x1 | Нет на складе | |
| 33 | 805100037 | Bolt M8x25 | Нет на складе | |
| 34 | 805300018 | Шайба 12 | Нет на складе | |
| 35 | 805300113 | Washer | Нет на складе | |
| 36 | 805000045 | Болт M12x40 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
