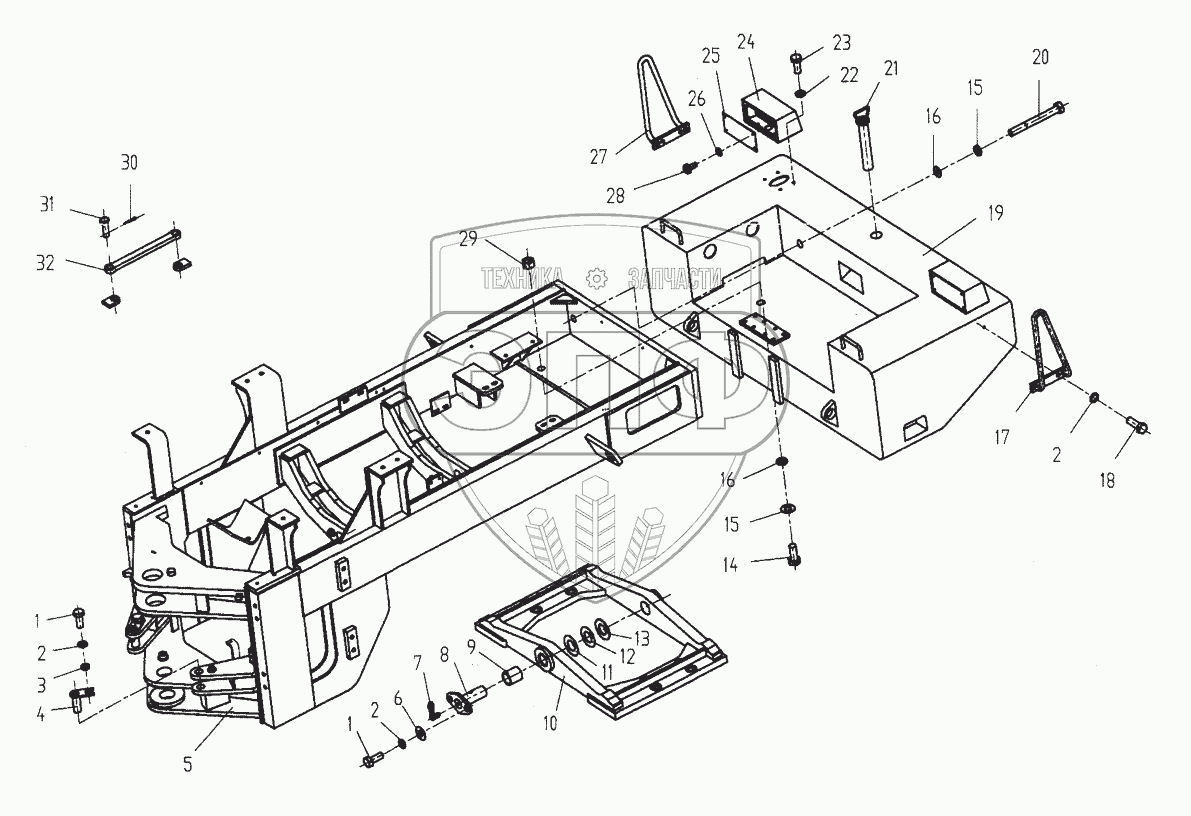

Каталог запасных частей к технике: XCMG LW-541F. Заднее шассии
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB5783-86 | Болт | Нет на складе | |
| 2 | GB93-87 | Шайба 12 | Нет на складе | |
| 3 | ZL50E.8-4 | Блок | Нет на складе | |
| 4 | Z5H.6.5 | Поворотный штифт | Нет на складе | |
| 5 | LW560F.6.2 | Заднее шасси | Нет на складе | |
| 6 | GB96-85 | Шайба | Нет на складе | |
| 7 | ZL50E.6.9 | Труба | Нет на складе | |
| 8 | 85Z.7.10 | Штифт | Нет на складе | |
| 9 | 85Z.07.11-4 | Труба | Нет на складе | |
| 10 | ZL50E.6.6 | Поворотный каркас | Нет на складе | |
| 11 | 85Z.07-4 | Уплотнение | Нет на складе | |
| 12 | ZL50E.6-14 | Регулировочная прокладка | Нет на складе | |
| 13 | ZL50E.6-15 | Регулировочная прокладка | Нет на складе | |
| 14 | GB5785-86 | Bolt М12х1,5x85 | Нет на складе | |
| 15 | GB93-87 | Шайба 12 | Нет на складе | |
| 16 | GB97.1-85 | Шайба | Нет на складе | |
| 17 | 530D.8.5 | Задний поручень | Нет на складе | |
| 18 | GB5783-86 | Болт | Нет на складе | |
| 19 | LW560F.6.5 | Противовес | Нет на складе | |
| 20 | GB5785-86 | Bolt М12х1,5x85 | Нет на складе | |
| 21 | Z5G(VII).6.3 | Тяговый палец | Нет на складе | |
| 22 | GB93-87 | Шайба 12 | Нет на складе | |
| 23 | GB5783-86 | Болт | Нет на складе | |
| 24 | Z5G6.9.3 | Защита лампы | Нет на складе | |
| 25 | Z5G6.9-1 | Крышка | Нет на складе | |
| 26 | GB97.1-85 | Шайба | Нет на складе | |
| 27 | 530D.8.6 | Задний поручень | Нет на складе | |
| 28 | GB67-85 | Болт | Нет на складе | |
| 29 | GB6171-86 | Гайка | Нет на складе | |
| 30 | GB91-86 | Шплинт | Нет на складе | |
| 31 | GB882-86 | Шплинт | Нет на складе | |
| 32 | ZL50E.6-11 | Планка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
